重型提升机传动半轴结构设计

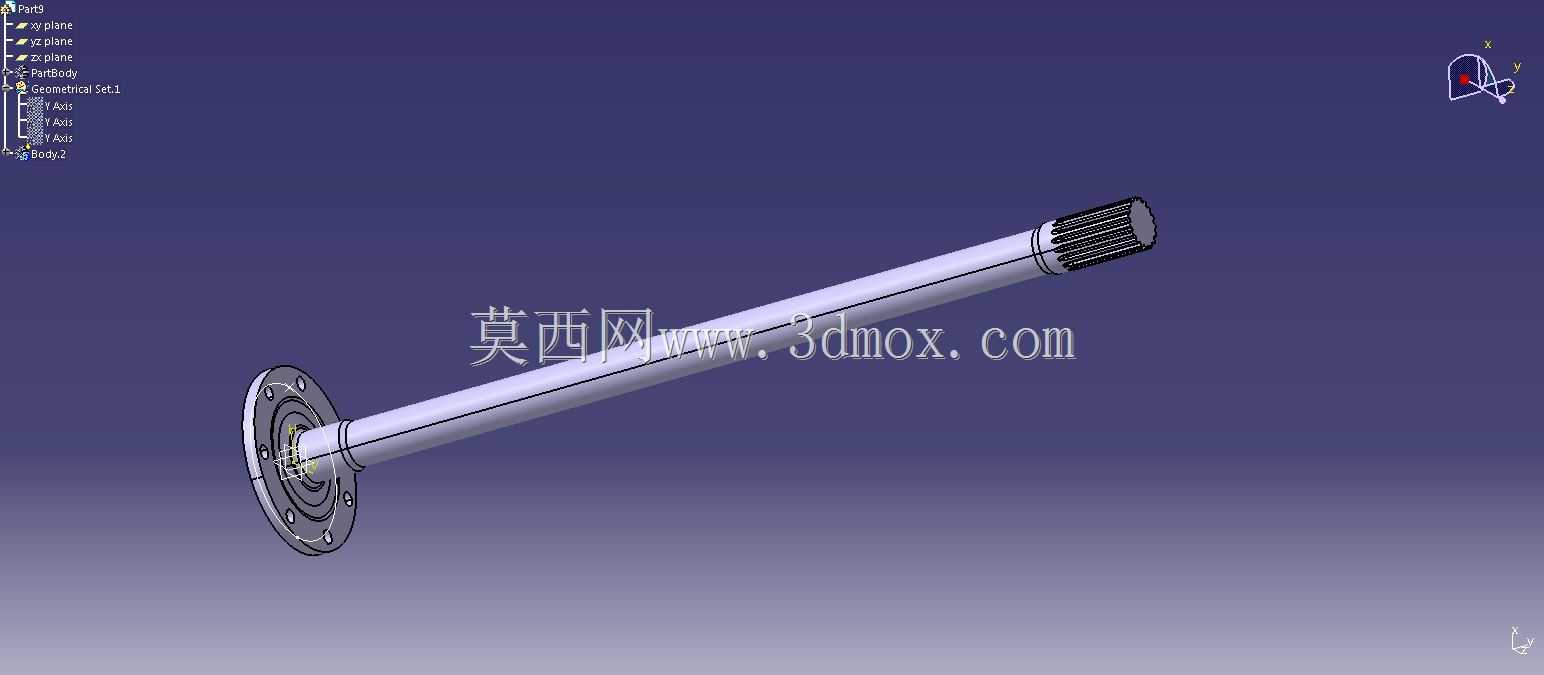

　　在矿山、冶金、重型仓储等场景的物料垂直输送作业中，重型提升机承担着大吨位矿料、成品工件的长距离提升输送任务，半轴作为提升机驱动端连接传动机构与承载卷筒的核心受力部件，其结构可靠性直接决定整台设备的重载运行寿命与作业安全系数。这款半轴的设计完全围绕重载交变载荷工况展开，轴身采用等强度变径设计，靠近法兰盘的轴段做了加粗处理，匹配法兰连接端的弯矩承载需求，避免长期承受重载启停冲击时出现轴根断裂问题；远离法兰的轴端加工有外花键结构，用于和传动侧的花键套配合，传递驱动端输入的扭矩，花键齿形做了修缘处理，降低装配时的齿面磕碰，同时减少重载传动过程中的齿面应力集中。法兰端采用圆周均布螺栓孔设计，

　　安装时可通过高强度螺栓与提升机卷筒的连接法兰精准对位，法兰与轴身的过渡位置设计了大圆弧过渡结构，从根源上消除轴肩位置的应力集中风险，避免长期交变载荷下出现疲劳裂纹。从安装边界来看，轴身的各段轴径严格匹配提升机机架上的轴承座安装尺寸，装配时可依次穿过支撑轴承、密封组件，最终通过花键端与减速机构输出端连接，轴身的轴向定位台阶尺寸经过精准核算，能保证装配后卷筒与机架之间留有足够的运转间隙，不会出现运转时的轴向窜动摩擦。设计过程中充分考虑了重载工况下的受力变形问题，轴身的长径比经过反复校核，既保证足够的抗扭刚度，避免满载传动时出现轴身扭转变形过大导致的传动卡顿，又控制了整体重量，降低转动惯量对驱动端的冲击载荷。

　　花键端的长度设计兼顾了装配容错空间，即使安装时存在少量轴向位置偏差，也能保证花键的有效啮合长度满足扭矩传递要求，不会出现局部齿面受力过载的问题。法兰端的螺栓孔位置度公差严格控制，保证与卷筒连接时各螺栓受力均匀，避免单个螺栓受剪过载断裂。轴身的表面粗糙度要求根据配合位置做了区分，轴承配合段的粗糙度满足滚动轴承的装配要求，非配合段做了相应的表面处理预留，适配后续的防腐、淬火等工艺处理需求，整体结构完全适配重型提升机的大载荷、长时间连续作业的使用需求，可直接用于同类设备的结构设计参考、备件测绘替换等场景。
