剖分式长轴支撑滑动轴承座结构设计

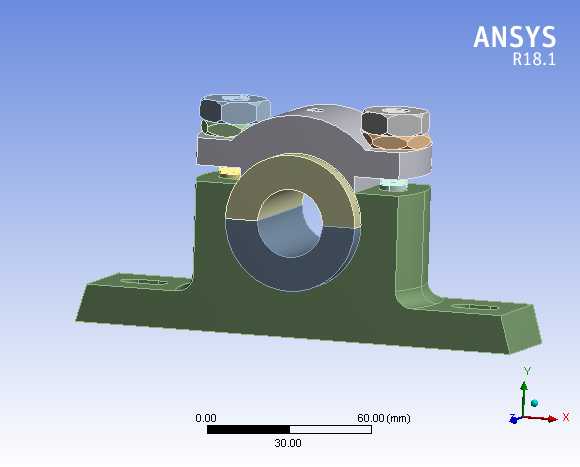

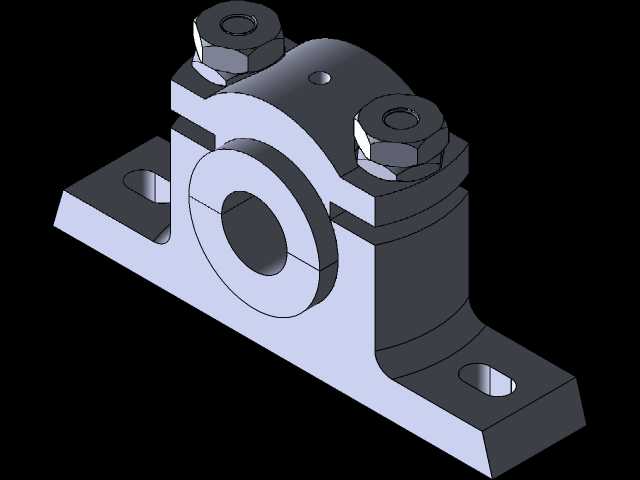

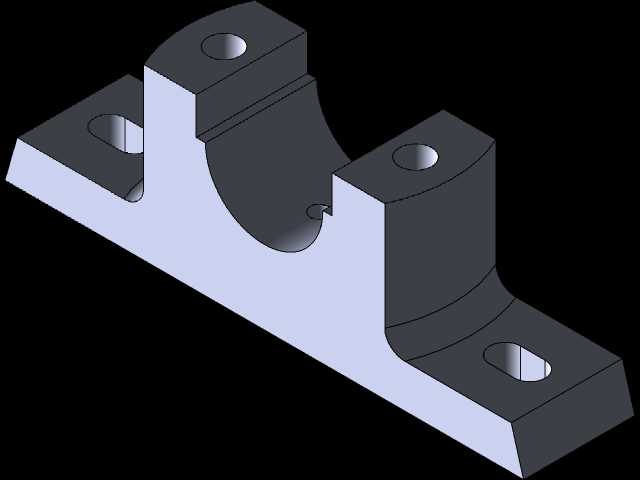

　　在各类输送设备、轻工生产线、小型传动机组的长轴传动布局中，轴系跨距过大带来的挠曲变形一直是影响传动平稳性的核心问题，这类场景下无法仅靠两端轴承完成全轴系约束，必须在轴段中间位置加装中间支撑结构来抵消长轴自重与传动载荷带来的弯曲形变，本次设计的剖分式支撑结构正是针对这类工况开发的中间支撑单元。从结构设计逻辑来看，采用上下对开的剖分式结构是为了适配长轴的现场装配需求，无需从轴端逐一套装支撑件，可在已布设完成的轴段任意位置直接完成安装固定，大幅降低长轴系的装配与后期维护难度。底座采用带安装沉孔的L型一体式铸造成型结构，底部安装面预留两个对称的长圆形安装孔，可适配一定范围内的安装孔位偏差，降低安装基座的加工精度要求；

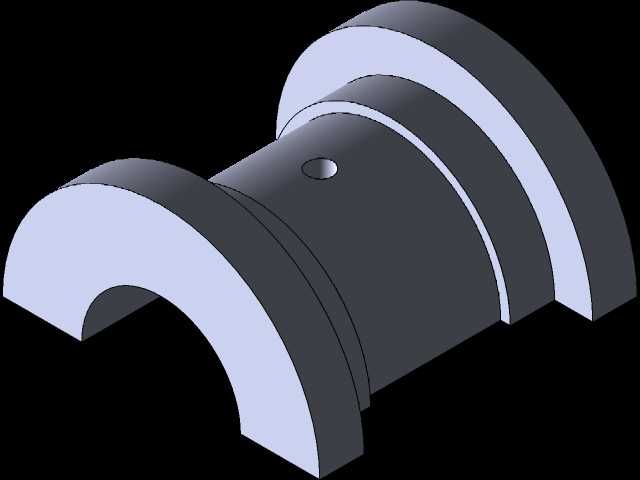

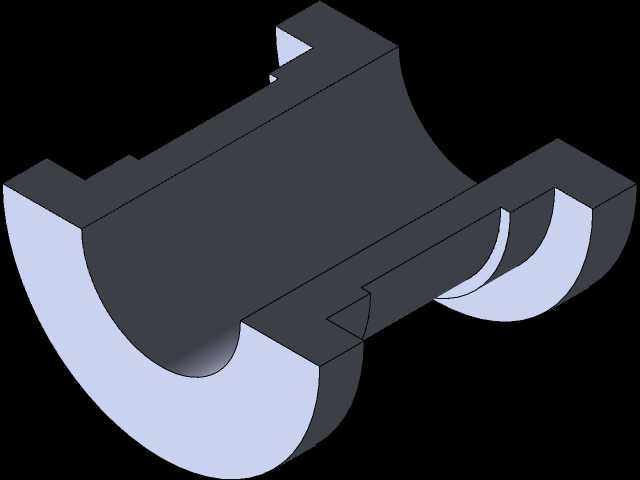

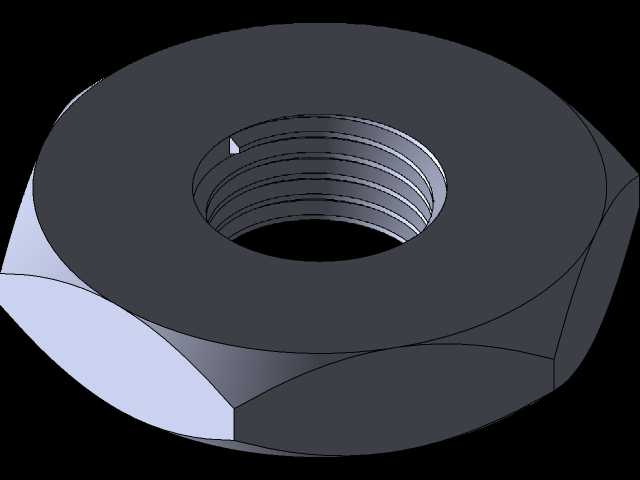

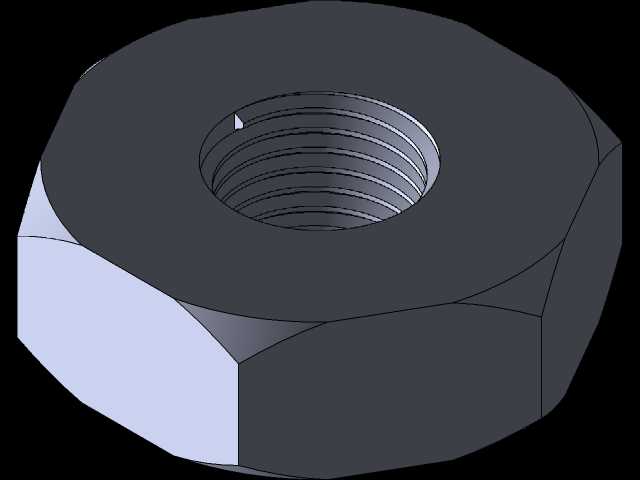

　　底座与上盖通过两侧的六角螺栓组件完成锁紧，螺栓预紧后可将轴瓦牢牢压紧在底座的半圆定位槽内，轴瓦与轴颈直接接触，承担轴系传递的径向载荷，同时轴瓦采用减摩材质设计，可在润滑条件下长期稳定运转。从安装边界来看，该支撑单元总长度控制在120mm范围内，总高度约70mm，适配轴颈直径30mm左右的光轴安装，底座安装孔的中心距为80mm，安装时需保证支撑座的内孔中心与两端轴承的轴系中心同轴度误差控制在0.05mm以内，避免额外的附加载荷加剧轴瓦磨损。设计过程中特意在底座与上盖的结合面预留了0.1mm左右的调整间隙，当轴瓦出现正常磨损后，可通过适当减小螺栓侧的调整垫片厚度来补偿磨损量，延长支撑结构的整体使用寿命，无需频繁更换轴瓦部件。

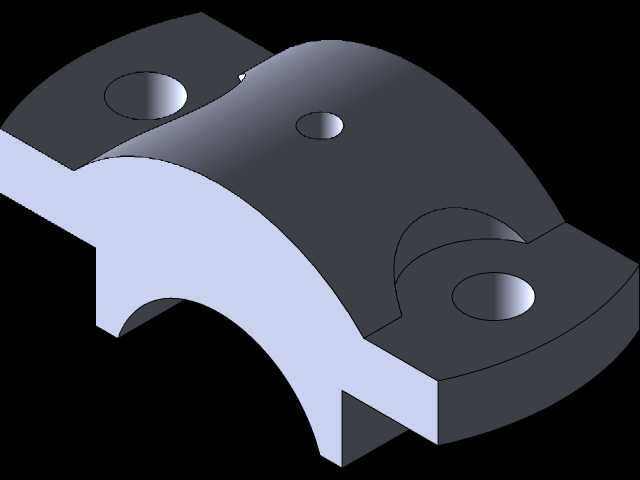

　　上盖顶部预留的注油孔可直通轴瓦内表面，方便日常运维时加注润滑脂，在轴瓦与轴颈接触面形成稳定油膜，降低运转过程中的摩擦阻力与温升。这类中间支撑结构广泛应用于纺织机械的导辊轴系、小型皮带输送机的托辊轴系、农业机械的长传动轴系中，相比一体式轴承座，剖分式结构的拆装效率提升60%以上，尤其适合已投产设备的轴系改造场景，无需拆解整根轴系即可完成支撑件的更换与加装。结构建模过程中对所有棱角位置做了R2-R3的倒角处理，既避免铸造过程中的应力集中问题，也能防止安装运维过程中尖锐边角划伤操作人员，底座的加强筋结构从安装面一直延伸到轴瓦支撑位置，可在不增加整体壁厚的前提下大幅提升底座的结构刚性，避免承受径向载荷时底座出现形变导致轴瓦偏磨。
