仿生踢腿联动机构三维结构设计

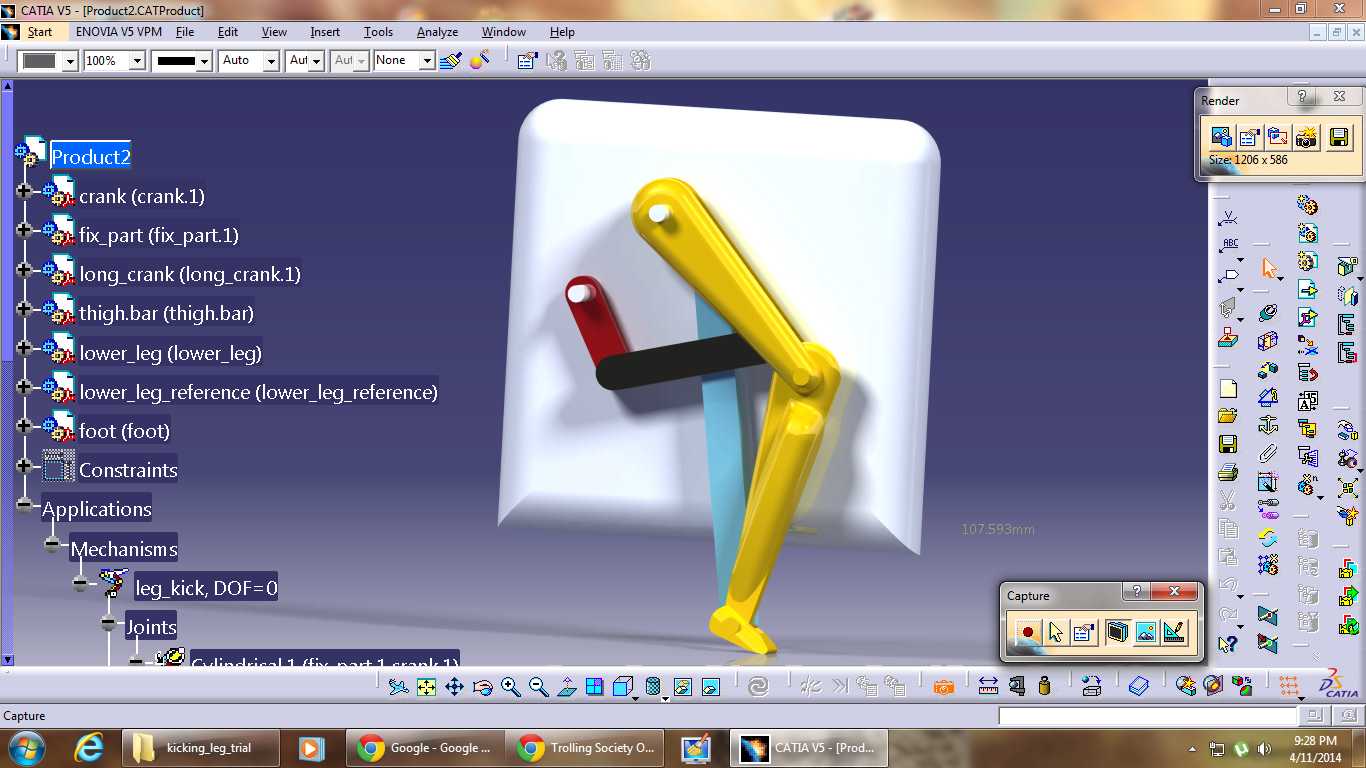

　　这套仿生踢腿联动结构，核心是通过多组连杆的铰接配合，复现类似腿部踢摆的周期性往复动作，常被用于科普教学演示装置、创意玩具动力端、小型仿生执行单元的开发验证场景。从结构组成来看，整套机构包含固定基座、主动曲柄、长短传动连杆、模拟大腿与小腿的铰接杆件，所有铰接点均采用销轴配合的转动副设计，主动曲柄接入外部旋转动力后，会通过长连杆带动大腿杆件绕基座铰接点做定角度摆动，同时短连杆会联动小腿杆件绕膝关节铰接点完成屈伸动作，整套运动轨迹经过连杆长度的反复校核，能在曲柄整周旋转的过程中，让末端足部模拟出自然的踢摆、收回复位循环，不会出现运动死点或杆件干涉的问题。设计阶段首先要确定的是安装边界，固定基座作为整套机构的承载件，

　　需要预留对应铰接孔位的安装平面，所有杆件的转动平面需保持共面，避免因装配偏斜导致运动卡滞；各连杆的长度配比是设计核心，主动曲柄的偏心距决定了整套机构的动作幅度，大腿杆件与小腿杆件的长度比直接影响末端踢摆的行程，传动连杆的铰接点位置需要反复调整，确保膝关节的屈伸时机和踢腿动作的发力阶段匹配，不会出现动作脱节的情况。从实际应用角度看，这类连杆式仿生踢腿机构不需要复杂的电控程序，仅靠单一旋转动力输入就能完成整套周期动作，结构可靠性高，维护成本低，在教学场景中可以用来直观展示平面连杆机构的运动原理，帮助初学者理解曲柄摇杆、多连杆联动的运动特性；在创意装置开发中，可以作为小型仿生摆件、互动玩具的动力执行结构，

　　只需要搭配微型减速电机就能实现连续动作；在工业场景的小型分拣、拨料工位，也可以基于这套机构的运动轨迹做适配调整，用来完成轻量工件的周期性拨送作业。建模过程中所有铰接位置都预留了标准销轴的装配间隙，杆件的截面形状在满足结构强度的前提下做了轻量化处理，固定基座的安装孔位采用对称设计，既可以垂直安装在立面支撑板上，也可以水平安装在设备台面上，适配不同的安装场景需求；整套机构的运动副没有复杂的导向结构，加工难度低，普通的机加工或者3D打印都能完成零件制作，不需要特殊的加工工艺，装配时只需要按照铰接顺序依次穿入销轴，调整好杆件的转动阻尼就能顺畅运行，不会出现装配难度过高的问题。
