四型腔杏仁盒跌落式翻盖注塑模具结构

　　日常食品包装领域中，带连体翻盖的硬质塑料包装盒应用占比逐年提升，这类盒体多用来盛装坚果、蜜饯等分装食品，杏仁作为常见的坚果品类，其分装盒对开合手感、扣合密封性、跌落抗损性都有明确的工程要求，这套四型腔结构的模具正是针对这类连体翻盖包装盒的量产需求设计。从结构逻辑来看，模具采用一模四腔的排布方式，四个模腔在模板上对称布局，能够平衡注塑过程中的射胶压力，减少单腔填充不均导致的飞边、缺胶问题，同时将单模次的成型效率提升至单腔模具的四倍，匹配量产环节的节拍要求。盒体与翻盖的连体部位设计了精准的铰接成型结构，在开模顶出阶段就能保证铰接部位的塑料分子取向合理，避免后续使用中反复开合出现铰接断裂的问题，

　　跌落式翻盖的结构特性要求盒盖闭合后能依靠自身卡扣结构实现自锁，不需要额外的封签就能保证运输过程中盒体不会意外开启，因此模具在扣合位的尺寸公差控制上做了针对性设计，将卡扣配合的间隙控制在合理范围，既不会因为间隙过大导致扣合松弛，也不会因为间隙过小出现开合卡滞。模腔的成型面做了圆角过渡处理，对应盒体的所有棱边都做了R角设计，避免塑料件应力集中，满足成品盒从常规桌面高度跌落不出现开裂的测试要求。模具的浇注系统采用平衡式流道设计，熔料从主浇道进入后通过等长分流道分别进入四个模腔，保证每个模腔的填充时间、保压压力基本一致，让四个模腔成型出的盒体重量、尺寸偏差控制在允许范围内，减少后续量产环节的品质分选工作量。冷却水路围绕模腔做环绕布局，

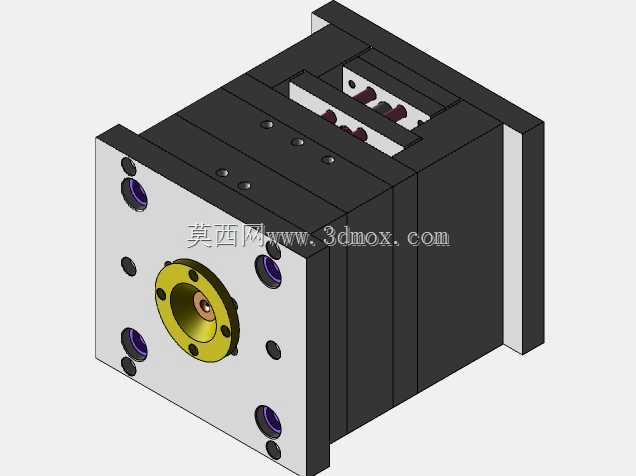

　　能够在注塑保压完成后快速带走模腔内的热量，缩短成型周期，同时避免冷却不均导致的盒体翘曲变形，保证盒盖与盒身的配合面平整度达标。顶出机构采用均匀分布的顶针布局，顶针位置避开盒体的外观面与铰接、卡扣等功能结构，防止顶出过程中在成品表面留下顶白、顶痕等外观缺陷，同时保证顶出力均匀分布，避免顶出时成品出现变形。整套模具的安装尺寸适配常规规格的卧式注塑机，模架采用标准模架改制，能够降低模具的加工制造成本，导柱导套的配合精度满足长期量产的耐磨要求，减少生产过程中的飞模维护频次。
