电动自行车车载电压表固定安装支架

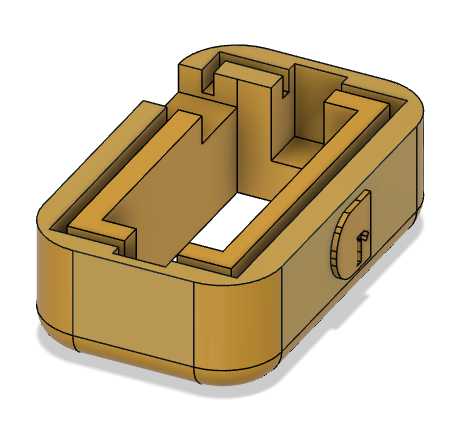

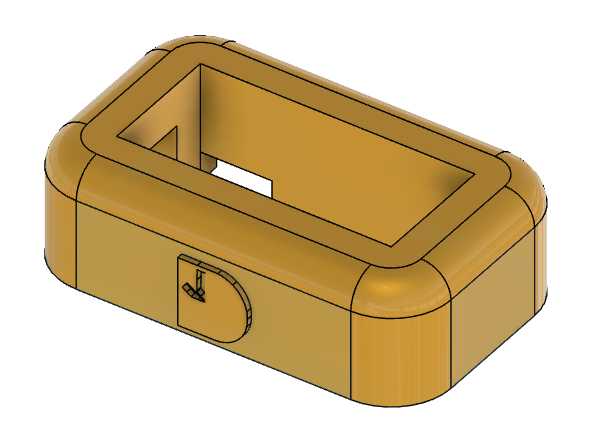

　　日常通勤用电动自行车的骑行状态监控需求中，车载电压显示是用户判断电池剩余容量、排查电路异常的直接参考，这款支架正是为适配嵌入式车载电压表的车把安装场景设计，解决裸装电压表固定不稳、走线杂乱、骑行颠簸易脱落的实际问题。从结构设计来看，支架主体采用带圆角的长方体框型结构，内腔轮廓完全匹配常规矩形嵌入式电压表的外形尺寸，框体侧壁预留的走线缺口可直接穿出电压表的供电引线，避免线材挤压弯折造成的接触不良；侧壁集成的D型卡扣结构用于电压表装入后的侧向限位，无需额外打胶即可实现表体与支架的初步卡合，降低装配工序的复杂度。安装适配层面，支架背部贴合车把圆管的弧面做了适配打磨，实际装车时可在支架与车把金属管之间垫入1mm厚度的丁腈橡胶垫，

　　既可以抵消骑行过程中路面传递的持续振动，避免支架与金属把管硬接触产生的磨损异响，也能增大接触面摩擦力，防止长期使用后支架出现旋转移位。固定方式可根据使用场景灵活选择，日常通勤代步场景可选用环氧树脂类结构胶直接粘接，粘接前需将车把安装位置的漆面打磨粗糙并清洁除油，保证粘接强度满足长期颠簸使用要求；需要经常拆卸调整位置的场景，可配合尼龙扎带穿过支架预设的绑带孔位捆扎固定，扎带拉紧后可将多余带尾修剪平整，避免剐蹭骑行者手部。设计过程中特意将支架所有外边缘做了R3圆角处理，没有尖锐棱角，避免骑行过程中意外磕碰造成划伤；框体壁厚设置为2.5mm，采用常规树脂材料打印或注塑生产时，既能保证足够的结构强度，承受日常骑行的振动冲击，

　　也不会因壁厚过大造成材料浪费、整体重量超标。支架的整体安装边界控制合理，安装后不会遮挡车把上的刹车手柄、调速转把等原有操控部件，也不会干扰骑行时的手部操作空间，电压表嵌入后屏幕与支架端面基本齐平，既方便骑行时快速扫视电压数值，也能避免屏幕突出被外物磕碰损坏。针对分体式结构的装配需求，支架的两个组合部件定位面做了0.1mm的公差配合设计，粘接固定时不会出现错位偏移，装配后整体轮廓规整，没有明显的拼接缝隙，兼顾实用性与外观整洁度。
