带雨刮电机驱动的剪式顶升装置结构

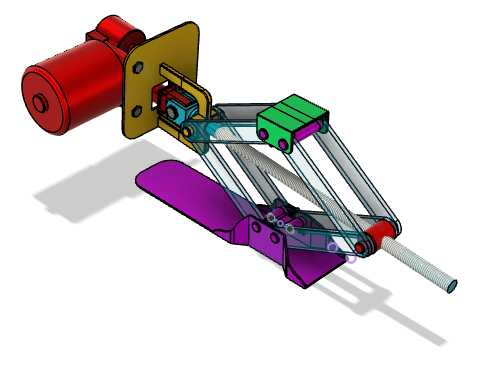

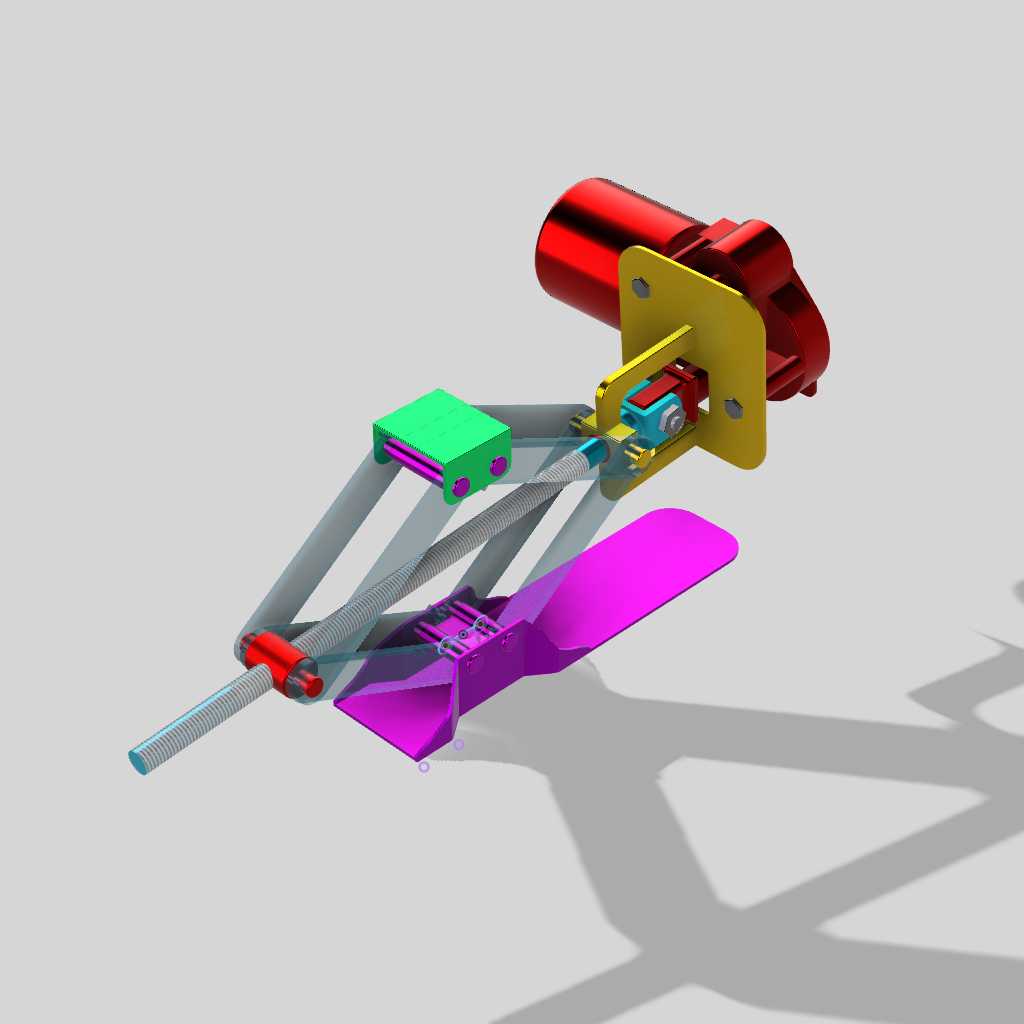

　　这款剪式顶升结构采用车用雨刮电机作为动力输入源，区别于传统手动旋拧的剪式千斤顶作业模式，可适配车载应急换胎、小型设备工位顶升、轻型工装高度调节等多类场景，尤其适合无大动力源的户外随车作业、狭小空间内的轻型载荷举升需求，无需人力反复操作摇杆，降低作业人员的体力消耗。从结构设计逻辑来看，整套机构以交叉铰接的剪臂作为核心传力单元，剪臂采用双层叠片的钣金结构设计，铰接点处设置耐磨衬套预留转动间隙，避免长期重载铰接位出现卡滞、磨损过量的问题；动力输出端通过减速齿轮组将雨刮电机的高转速低扭矩输出，转换为丝杆轴向的低转速大推力，丝杆贯穿剪臂端部的传动螺母，电机正反转带动丝杆转动时，即可驱动两组剪臂绕中间铰接轴收拢或展开，

　　实现顶部承载平台的垂直升降动作。安装边界方面，整套机构收拢状态下整体高度较低，可放入乘用车后备箱备胎槽旁的储物空间，底部支撑座做了加宽外翻的折边处理，接触支撑面时可分散载荷压强，避免软质地面上出现支撑下陷的问题；顶部承载台设置了防滑齿面结构，与被顶升物件接触时可增大摩擦力，防止举升过程中出现物件滑移偏移。设计过程中针对传动链路做了受力校核，雨刮电机的输出轴与减速箱之间设置了过载保护结构，当顶升载荷超过额定阈值时，传动链路会自动打滑，避免电机堵转烧毁，同时也能防止剪臂受力过载出现结构变形。丝杆采用梯形传动螺纹，具备自锁特性，举升到位后即使电机断电，机构也能保持当前高度不会自行回落，无需额外加装锁止结构，

　　简化整体结构的同时提升作业安全性。剪臂与底部支撑座、顶部承载台的连接端均采用铰接式连接，可自适应顶升过程中剪臂角度变化带来的位移差，避免结构出现内应力集中的问题；电机通过L型安装支架固定在剪臂的固定端，支架上预留了多组安装孔位，可适配不同功率规格的雨刮电机安装替换，后期维护时无需改动整体剪臂结构即可完成动力部件更换。整套结构的运动行程覆盖常规乘用车底盘离地间隙的顶升需求，展开至最高位置时可满足轮胎拆卸的操作空间要求，收拢后整体尺寸紧凑，不会占用过多储物空间，传动部件均做了外露可视化的结构设计，日常维护时可直接观察铰接点、丝杆的磨损情况，及时加注润滑脂保证传动顺畅。
