大吨位法兰式液压顶升承重装置

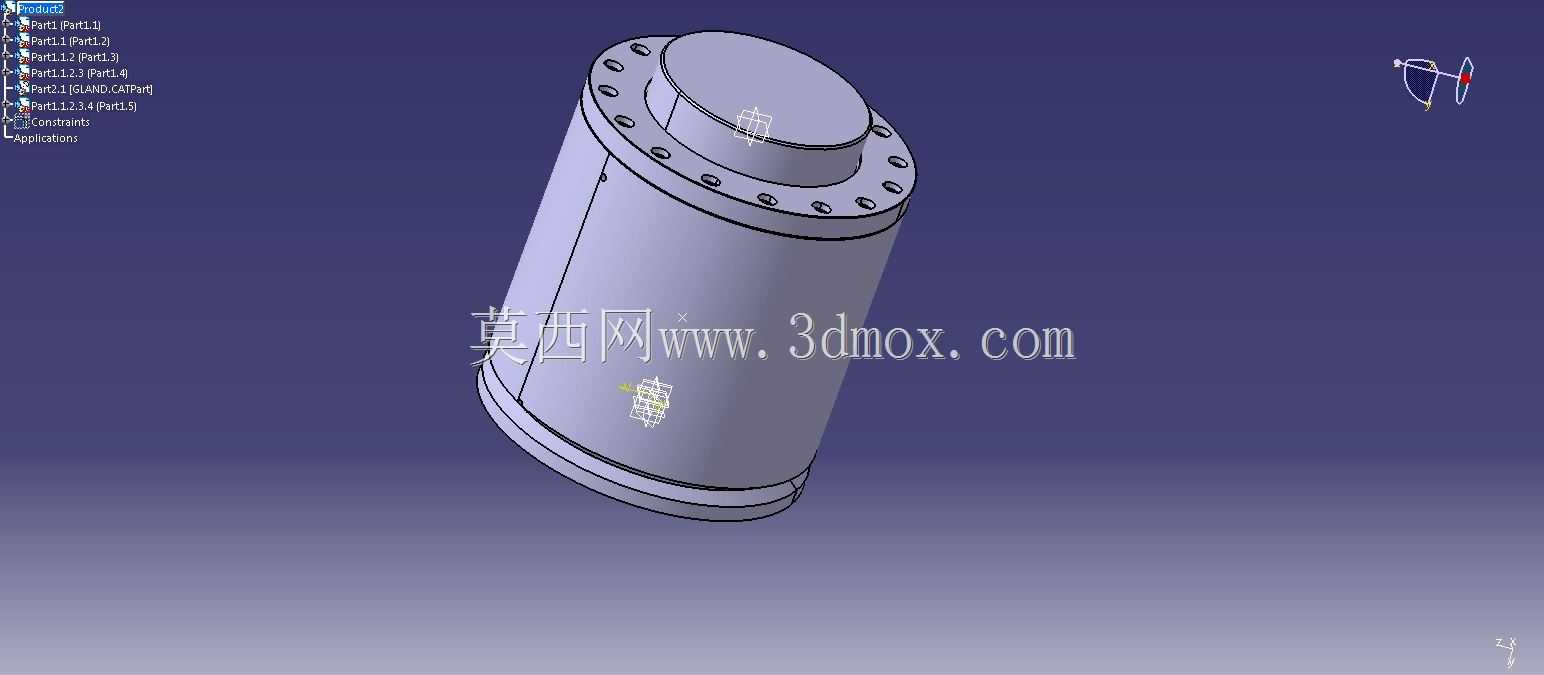

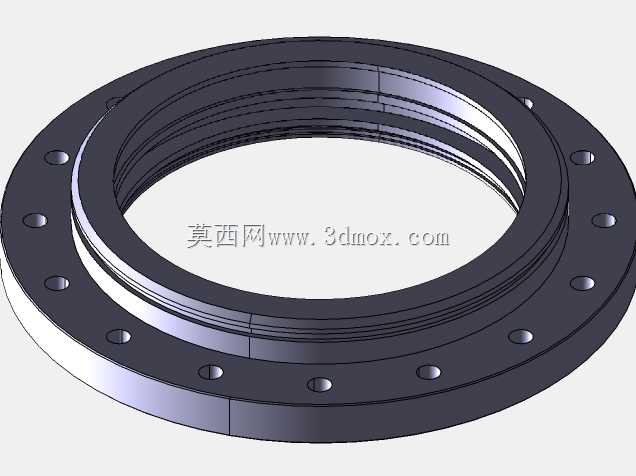

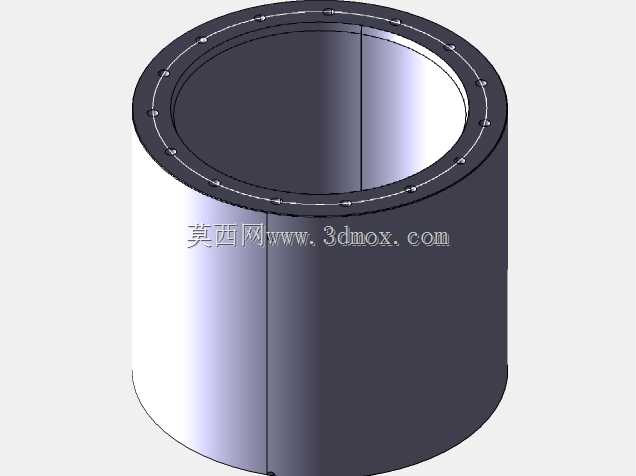

　　这款500吨级液压顶升装置的三维结构，完全围绕重型设备安装、重型构件移位、基建承重顶升这类高负载作业场景做的设计，建模时优先考虑了现场安装的适配性与长期重载下的结构可靠性。从结构布局来看，缸体采用整体锻造厚壁筒身设计，上下端均设置带均布螺栓孔的连接法兰，上端法兰用于和被顶升工件的安装底座做刚性固定，下端法兰可直接固定在承重基础或配套的滑移底座上，安装时只需匹配法兰螺栓孔位即可完成定位，不需要额外做复杂的工装夹持，现场拆装效率比传统耳环式安装的油缸高不少。设计阶段特意把进出油口设置在缸筒侧方的低位区域，既避免顶升作业时管路被工件剐蹭，也方便现场接长液压管路，适配不同站位的液压泵站。缸筒内部的密封结构采用多道组合式密封设计，

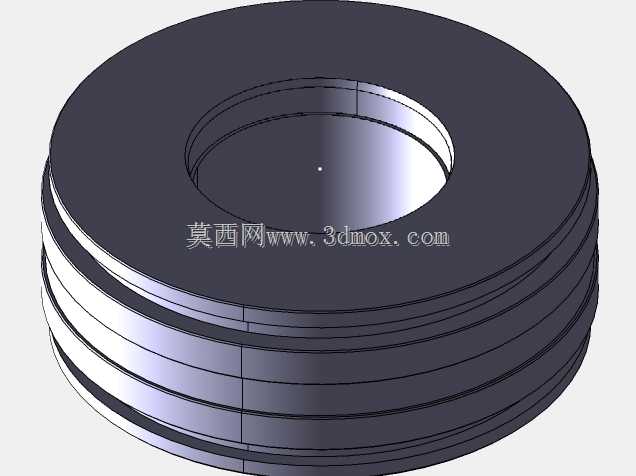

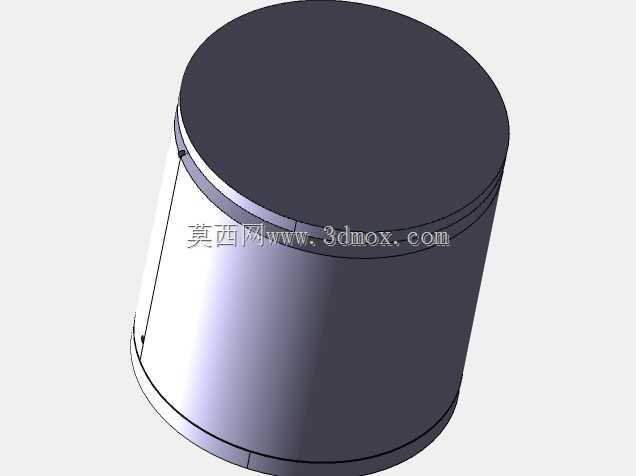

　　靠近无杆腔的位置设置了承重导向环，避免大吨位负载下柱塞出现偏磨，柱塞表面做了硬化处理，长期外露顶升时也能抵御现场的砂石、焊渣磕碰，减少密封件划伤漏油的概率。从安装边界来看，该装置的整体径向尺寸控制在适配重型设备底座预留安装孔的范围内，柱塞完全收回时的整体高度可以满足低矮空间的顶升作业需求，最大顶升行程覆盖常规重型设备安装的高度调整区间，不需要额外叠加垫块就能完成大部分工况的顶升作业。在功能设计上，装置内置了安全溢流保护结构，当负载超过额定顶升吨位时会自动泄荷，避免超负载损坏缸体结构，同时柱塞行程末端设置了机械限位，防止柱塞超行程脱出引发安全事故。建模过程中所有配合面的公差都按照液压元件的加工精度做了预留，法兰螺栓孔的位置度、

　　柱塞与导向套的配合间隙都参考了重载液压油缸的行业设计规范，不管是用于液压系统的选型校核，还是做重型起重设备的配套结构设计，都可以直接提取模型的尺寸参数做工程计算，不需要再重新测绘结构。这类顶升装置常被用在桥梁支座更换、大型压机设备安装、重型变压器移位、船舶分段合拢顶升这类作业场景，相比普通的机械式千斤顶，它的顶升过程更平稳，负载保持性能更好，可以在长时间承重状态下保持顶升高度不变，不需要额外做机械支撑锁定，能大幅降低现场作业的安全风险。
