多立柱支撑式储水罐体结构设计

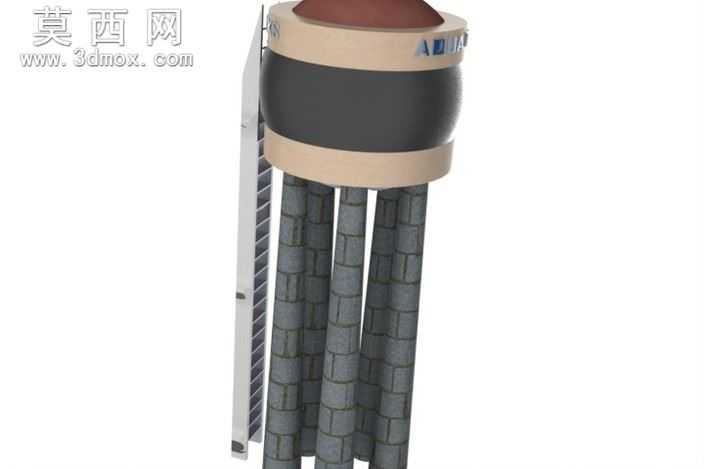

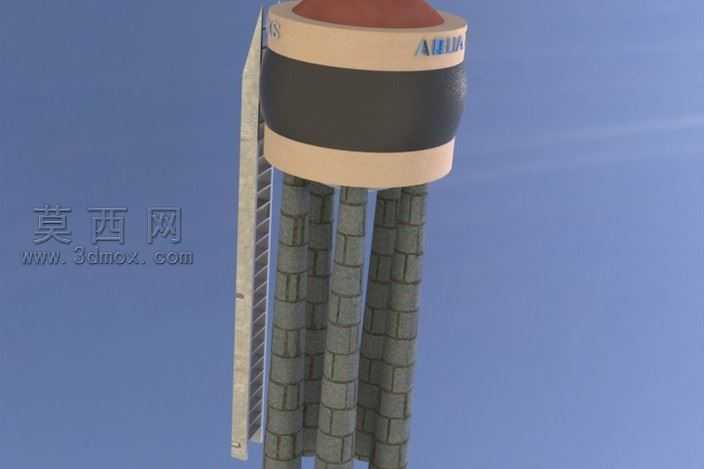

本作品为立式多立柱支撑储水罐体的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先通过旋转凸台命令生成罐体主体的回转曲面，依次完成顶部锥形端盖、中部环形加强箍、底部连接法兰的基础特征绘制，再通过线性阵列命令实现多根支撑立柱的均匀排布，每根立柱表面的砖纹肌理通过纹理映射功能实现，无需额外建模即可还原真实的砌筑质感。材质设置阶段，罐体中部的深色环带赋予哑光橡胶材质，调整粗糙度参数至0.7以模拟防滑耐磨的防护层效果，上下环形箍段赋予米黄色工程塑料材质，添加轻微的反射光泽度还原硬质塑料的表面特性，顶部端盖赋予红棕色金属烤漆材质，支撑立柱则赋予灰色砖石材质，通过调整凹凸贴图参数模拟砖缝的凹陷效果，侧边附属的散热格栅结构赋予拉丝不锈钢材质，添加各向异性反射参数还原金属拉丝的纹理走向。结构设计上，多根等距排布的支撑立柱将罐体整体抬升，既预留了底部管路的安装空间，也通过多点均匀受力提升了整体结构的稳定性，中部的环形加强箍可有效抵消罐体储水时的内部侧向压力，避免罐体侧壁发生形变，顶部锥形端盖的坡度设计可避免积水积灰，降低后期维护清理的难度。渲染阶段采用三点布光方案，主光源从侧上方45度角投射，突出罐体的轮廓层次，补光源从另一侧补充暗部细节，避免阴影区域死黑，顶光源模拟环境天光提升整体亮度，最终渲染效果清晰呈现各部件的材质差异与结构细节，完整还原了立式储水罐体的工业设计特征，可直接用于结构验证、教学演示或生产参考。
