管道外壁环向开槽专用工装结构设计

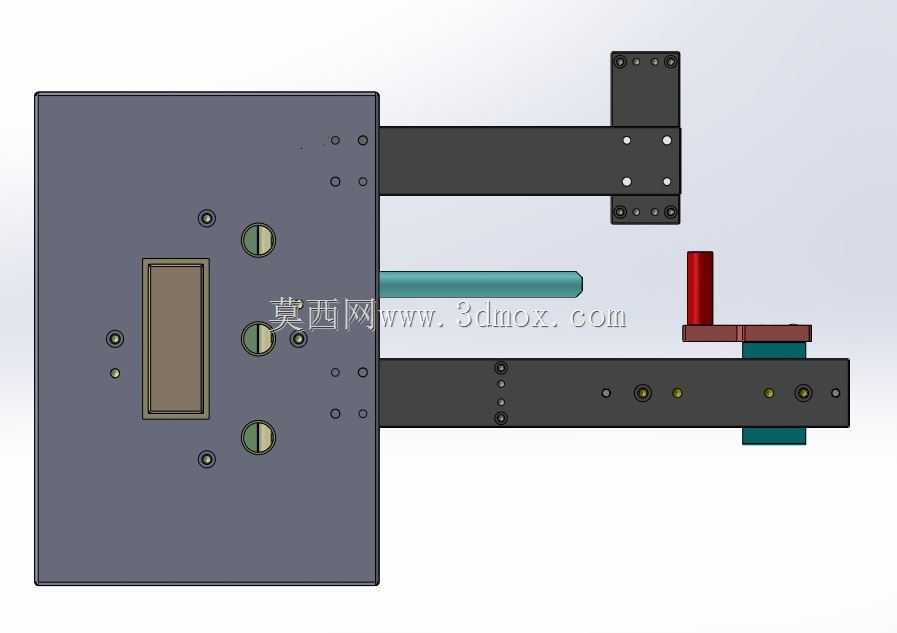

　　在水暖管路布设、仪表传感器加装、工业流体管线改造的现场作业场景中，常需要在已排布或待安装的金属、硬质塑料管道外壁加工指定深度与宽度的环向凹槽，用于嵌装密封胶圈、固定传感探头、安装管路卡扣，传统手工开槽依赖角磨机手工持握操作，不仅槽道直线度、深度一致性难以保证，还容易出现过切损伤管道内壁、槽道偏移导致密封失效的问题，这套管道开槽工装正是针对这类现场加工痛点设计的专用作业辅具。从结构布局来看，整套工装以一块带多组定位安装孔的立式安装基板作为承载基准，基板上预留的沉头孔可根据作业场景将工装固定在移动作业台、现场临时支架或者流水线旁的固定工位上，适配不同作业环境的安装需求；基板正面设置有三枚带滚花的调节旋钮，配合内部的弹性顶紧结构，

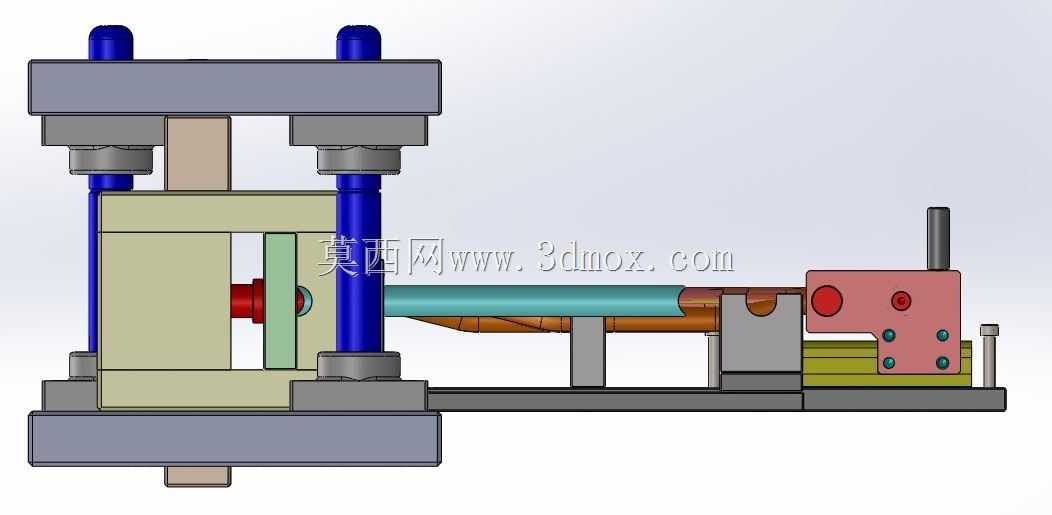

　　可实现管道进给方向的微调与加工过程中的位置锁止，避免加工时工件窜动。基板向作业侧延伸出上下两根平行的悬臂导轨，导轨上加工有等距排布的定位销孔，可根据待加工管道的直径、开槽位置调整切削组件的固定位置，上下导轨的平行度公差控制在0.02mm以内，保证切削头进给时的轨迹与管道轴线保持垂直，加工出的环槽截面规整无偏斜。导轨末端设置有管道承托定位块，承托块上开有V型定位槽，可适配直径16mm至50mm区间的常规圆管装夹，装夹时管道搭放在V型槽内，配合上方的快压顶块可实现快速锁紧，无需额外扳手操作，单根管道的装夹定位时间可控制在10秒以内。切削执行组件安装在两根悬臂导轨之间，包含可更换的开槽铣头、深度限位挡块以及进给导向座，

　　深度限位挡块可根据管壁厚度调整伸出量，严格控制开槽深度，避免铣头切穿管道内壁造成管路泄漏；进给导向座沿导轨滑动的行程经过精确计算，可覆盖整圈环槽的加工范围，作业时只需推动进给手柄即可带动铣头完成整周切削，无需手动转动管道。整套工装的所有运动配合面均设计有耐磨衬套，长期使用后出现磨损可单独更换衬套，无需更换整体结构件，降低现场维护成本；整体结构无复杂电控元件，纯机械结构可在无供电的野外管路施工现场配合手动动力头使用，也可加装小型气动马达适配车间批量加工场景，结构紧凑重量轻，单人即可完成搬运与现场架设。在设计过程中特意规避了复杂的传动结构，所有调节部位均采用外露的手动操作件，作业人员无需经过长时间培训即可快速上手，装夹定位逻辑符合现场作业人员的操作习惯，可有效降低管道开槽作业的操作门槛，提升槽道加工的合格率，减少因槽道加工不合格导致的管路密封失效、配件安装错位等后续问题。
