传感器安装定位固定夹具结构

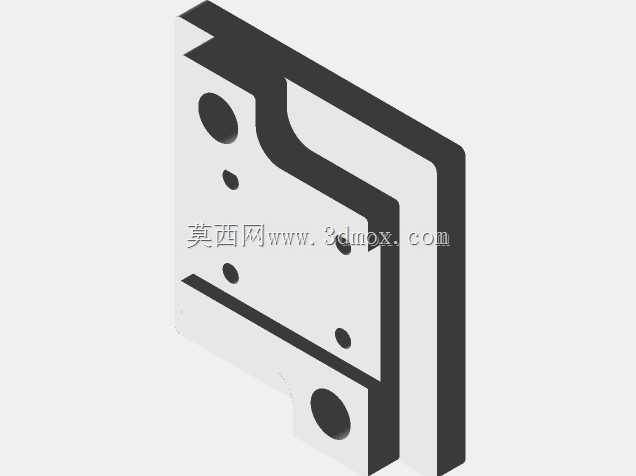

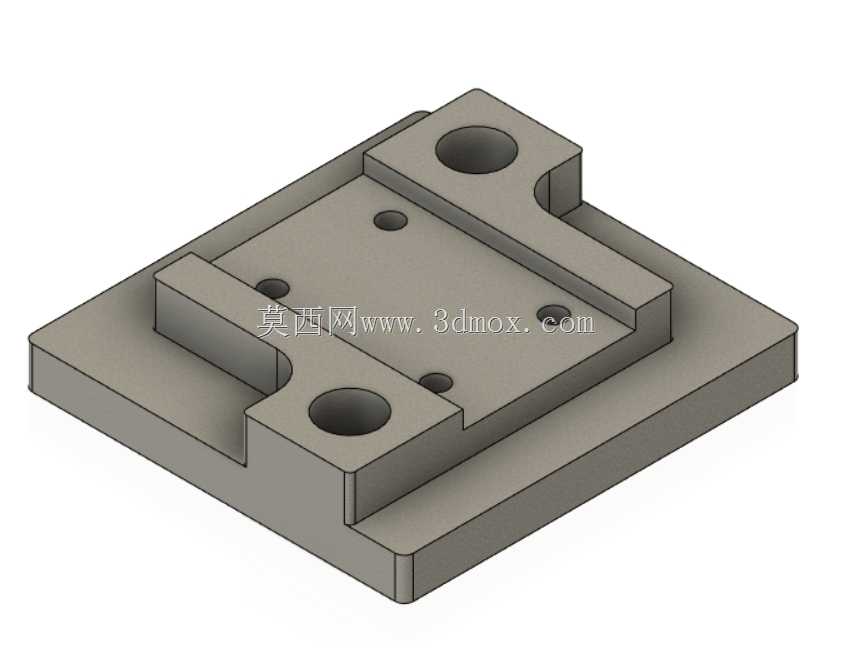

　　这款固定夹具主要面向工业传感检测场景的安装定位需求，在自动化产线的工位检测、设备运行状态监测、工装定位校验等环节都能适配，用来给各类接触式、光电类传感器提供稳定的安装基准，避免设备运行过程中的振动、位移导致传感器检测精度偏移，保障检测信号的稳定输出。从结构设计来看，整体采用一体式底板加两侧定位凸台的布局，底板作为主要承载面，平面度公差控制在合理区间，保证和设备安装面的贴合度，减少安装间隙带来的位置偏差。两侧的凸台对称布置，凸台上开设的大直径通孔为安装固定孔，用来穿设螺栓将整个夹具锁紧在设备机架或者工装台面上，孔位的同轴度、孔距公差都经过校核，保证安装时不会出现别劲、错位的问题，降低现场装配的调整难度。

　　中间的凸起定位条是核心的限位结构，刚好和传感器安装底座的卡槽匹配，限制传感器在水平面上的横向窜动，定位条的高度根据常用传感器底座的卡槽深度设计，既保证卡合到位不会松脱，又不会因为过高导致传感器安装后出现翘曲。底板上分布的四个小直径螺纹孔，是传感器本体的锁紧孔，孔位和主流方形外壳传感器的安装孔距完全匹配，不需要额外打孔适配，装配时直接将传感器放置在定位条之间，对准孔位拧入锁紧螺丝即可完成固定，整个装配过程不需要复杂调平，依靠加工精度保证传感器的检测面和被测对象的相对位置精度。从安装边界来看，整体外形为方形结构，长宽尺寸控制在紧凑区间，不会占用过多的设备安装空间，适合在狭小的工装工位内布置，整体厚度经过优化，既保证足够的结构刚性，

　　在设备长期振动工况下不会出现形变，又不会因为厚度过大导致传感器检测距离超出有效量程。设计时还考虑了不同安装场景的适配性，两侧固定孔采用通孔设计，可以适配不同长度的安装螺栓，既可以在平整的台面上安装，也可以搭配垫块在有高度差的安装面使用。中间的定位槽预留了微小的调整间隙，方便现场安装时微调传感器的前后位置，适配不同的检测距离需求，调整到位后再锁紧螺丝即可，兼顾了定位精度和现场调试的灵活性。整个结构没有多余的复杂特征，加工工艺性好，采用常规的铣削加工即可完成所有特征的加工，不需要特殊工装或者复杂工序，加工成本可控，适合批量加工后在各类自动化设备、检测工装上配套使用，能够有效减少传感器安装调试的时间，提升现场装配效率，同时长期使用的稳定性更好，减少后期因为固定松动导致的设备故障停机概率。
