通用测试设备承载安装面板结构设计

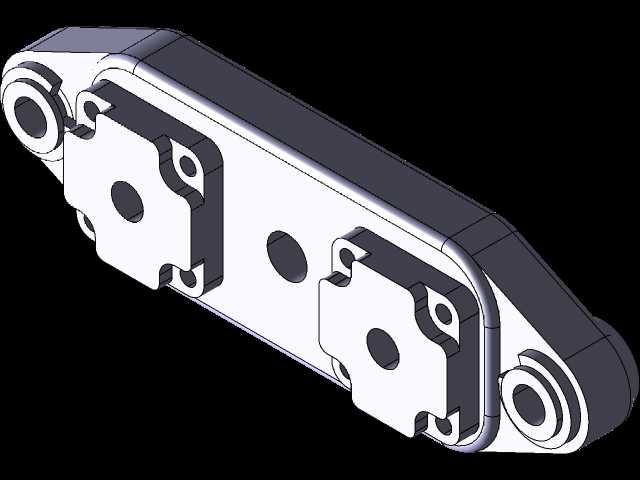

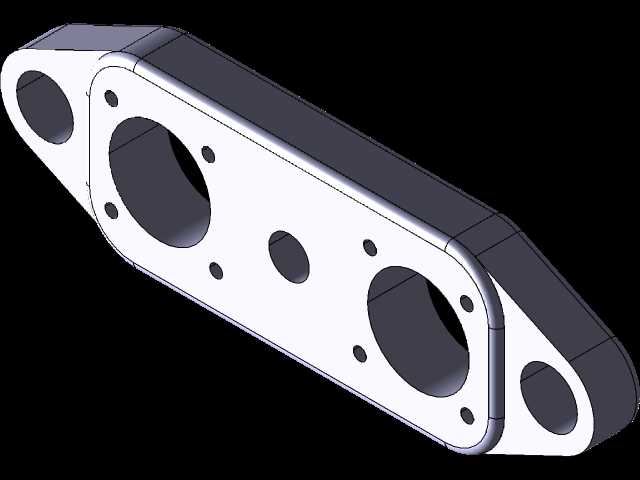

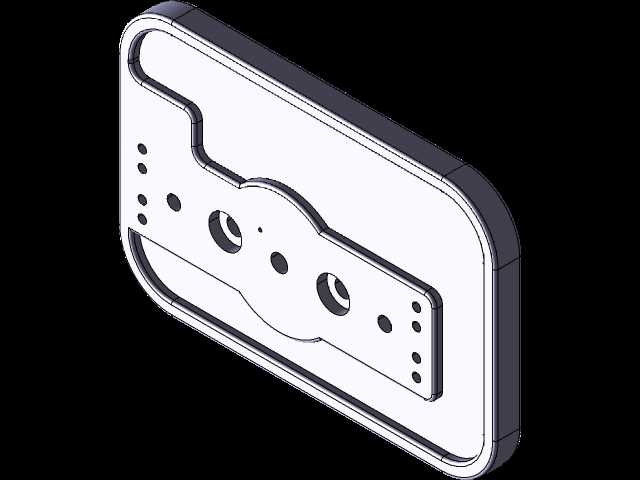

　　该结构件为通用力学性能测试设备的核心承载安装面板，主要应用于材料拉伸、压缩、弯曲等力学性能检测场景，是各类万能测试机台的基准安装载体，承担测试过程中载荷传递、部件定位、传感器安装基准的核心作用。设计过程中首先考虑台架的安装适配性，整体采用带圆角的矩形板式结构，边缘做等厚度包边强化处理，避免应力集中导致的长期载荷下形变，整体外轮廓适配常规台式测试设备的上部安装空间，安装边界预留足够的装配余量，可直接适配多数中小型万能试验机的上部机架安装位，无需额外做转接结构加工。面板表面的开孔布局经过多轮迭代优化，两侧对称排布的多组小孔为定位销安装孔，用于快速装夹不同规格的测试夹具，中间区域的大尺寸开孔为载荷传感器的安装避让位，

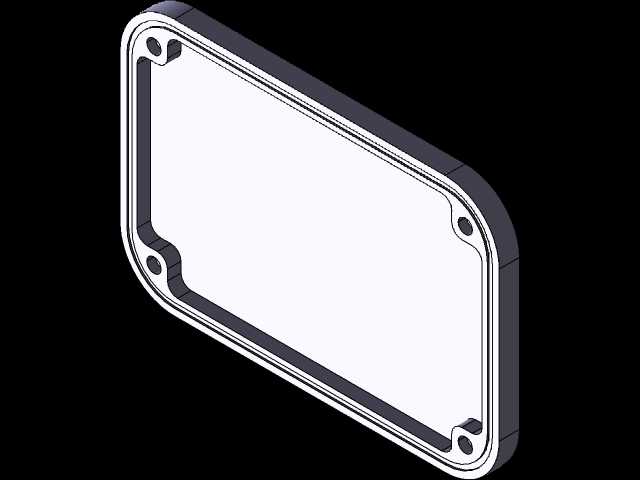

　　同时预留的两组中等直径孔位为夹具导向轴的穿过孔，可适配平推夹具、楔形夹具、弯曲支座等多类常用测试工装的快速切换。中间区域的异形凸起加强筋沿载荷传递路径布置，在不额外增加整体板厚的前提下，将面板中部的抗弯刚度提升40%以上，避免大载荷测试过程中面板形变导致的测试数据偏差，筋条的圆弧过渡处理完全规避加工过程中的应力集中点，适配常用的6061铝合金或Q235钢板材的铣削加工工艺，加工时可一次装夹完成所有型面加工，减少工序周转带来的形位公差偏差。面板背面预留的安装槽位可直接嵌入直线导轨滑块，配合设备的传动机构实现夹具的平稳移动，所有孔位的位置度公差控制在0.02mm以内，保证夹具安装后的同轴度，避免测试过程中出现附加侧向力影响检测结果。

　　整体结构没有冗余设计，所有型面、孔位、加强结构均服务于测试过程的精度保持与装夹效率提升，既可以作为新建测试设备的自制结构件参考，也可作为现有老旧测试设备的面板替换改造建模参考，建模过程中所有安装尺寸均按照行业通用测试夹具的安装规范设定，可直接导出工程图用于生产加工，无需额外做尺寸适配调整。
