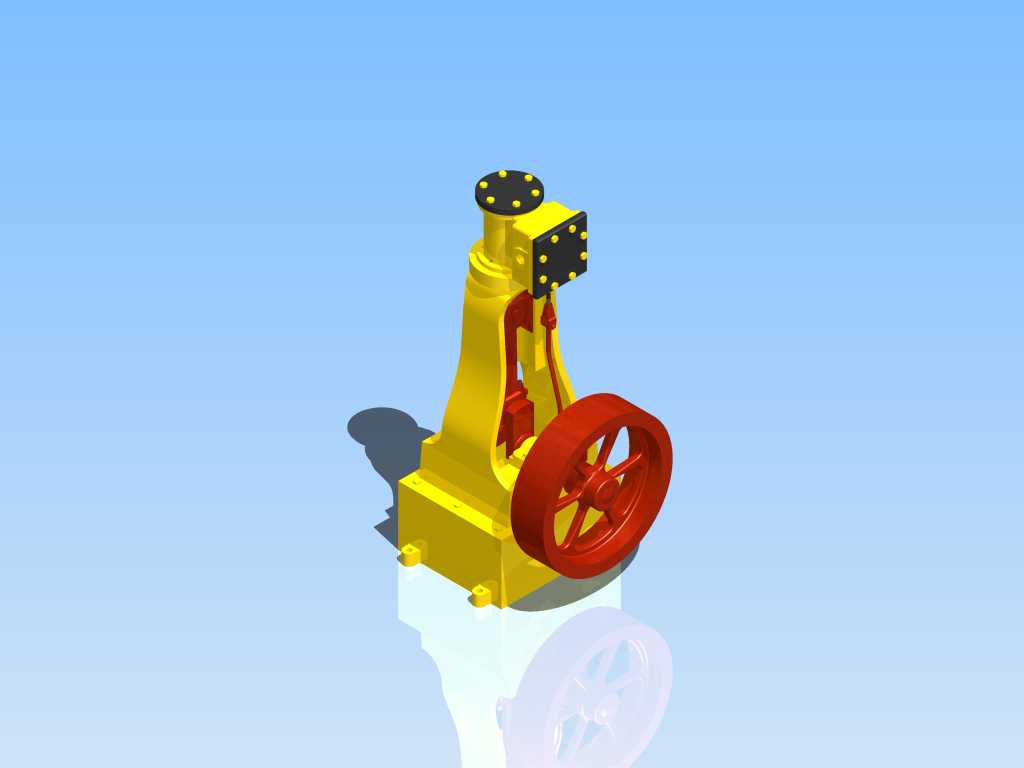

立式蒸汽动力发生装置结构设计

　　在小型热能动力配套、教学演示装置、分布式供能试验场景中，立式布置的蒸汽发生装置始终是兼顾占地控制与动力输出效率的典型选型。这类装置采用立式布局的核心逻辑，是在有限的车间、实验室安装平面内，最大化压缩水平方向占用空间，将汽水分离、蒸汽蓄压、动力转换的功能模块沿垂直轴线堆叠布置，相比卧式同功率蒸汽装置，水平安装边界可缩减40%以上，尤其适配场地局促的试验工位、小型加工点的动力配套需求。

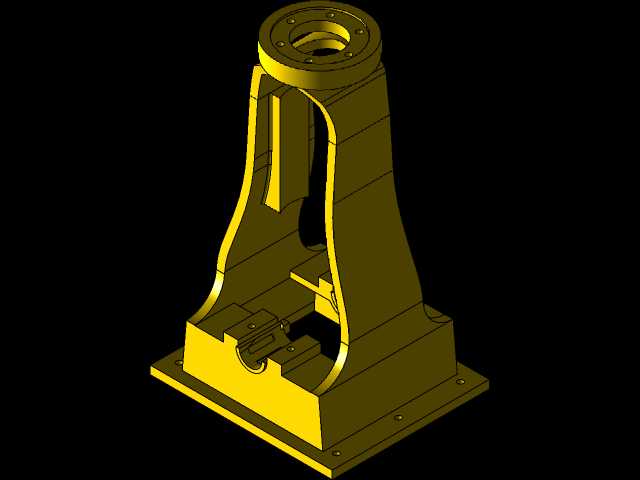

　　从实际功能落地来看，该装置核心作用是将输入的热能通过换热结构传递给水介质，生成具备稳定压力参数的饱和蒸汽，再通过配气机构将蒸汽的压力能转换为旋转机械能输出，可直接驱动小型发电机组、试验台负载、简易加工机具等终端设备。设计过程中优先考量了立式结构的重心分布合理性，将蓄压腔体、换热管束等大重量部件布置在装置下部基座区域，上部仅保留配气阀组、动力输出曲柄连杆机构，整机重心高度控制在总高度的三分之一以下，即便运行过程中存在活塞往复的交变载荷，也能保证整机安装后的稳定性，无需额外浇筑厚重的混凝土固定基础，普通钢制安装平台通过地脚螺栓锁紧即可满足运行固定要求。

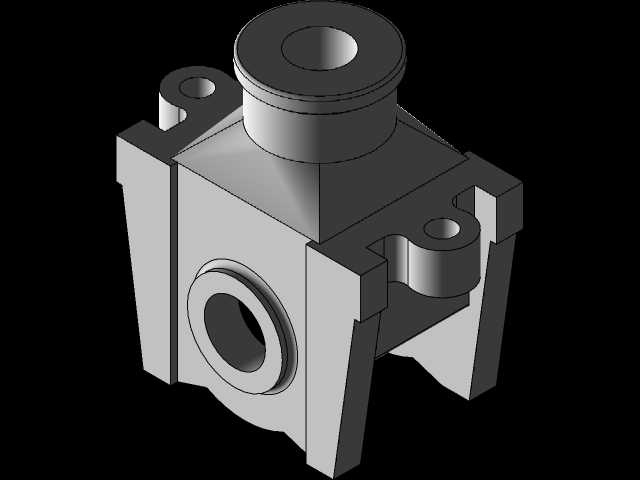

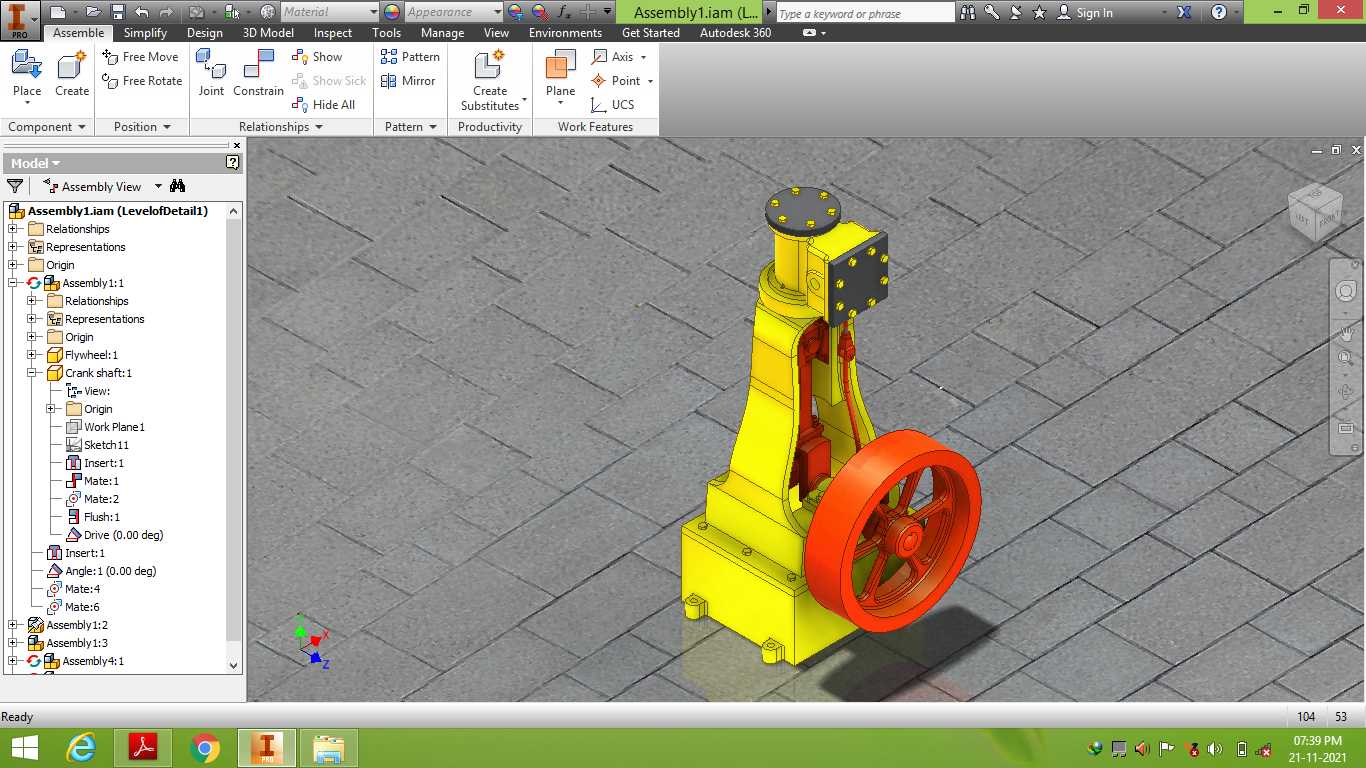

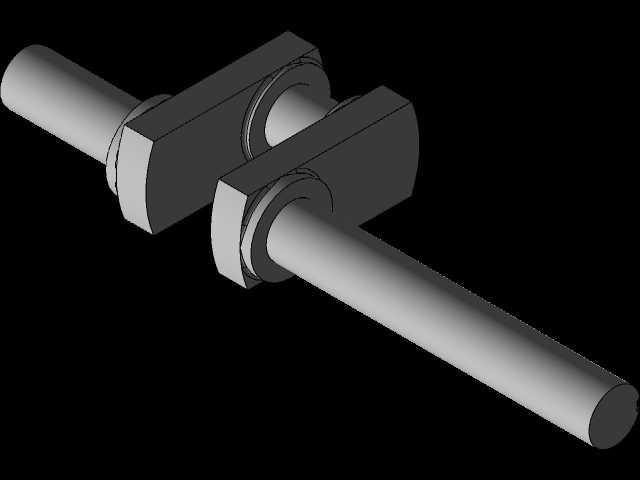

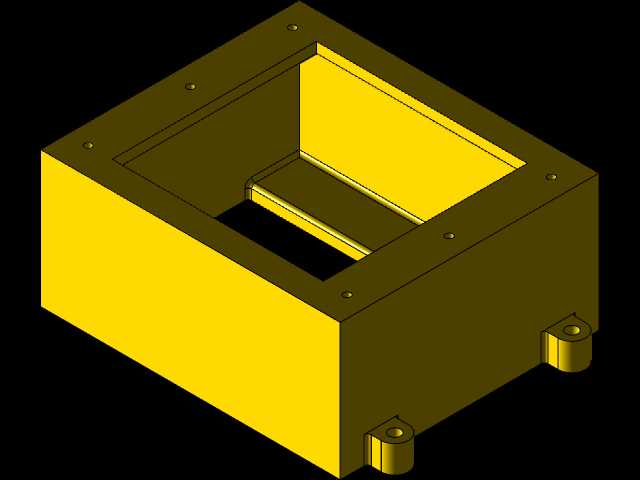

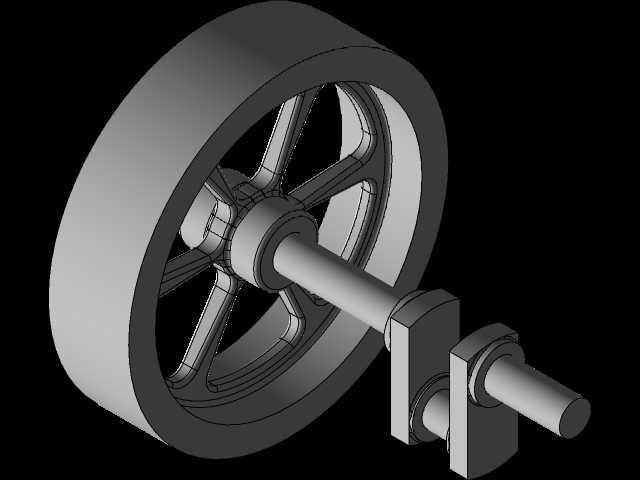

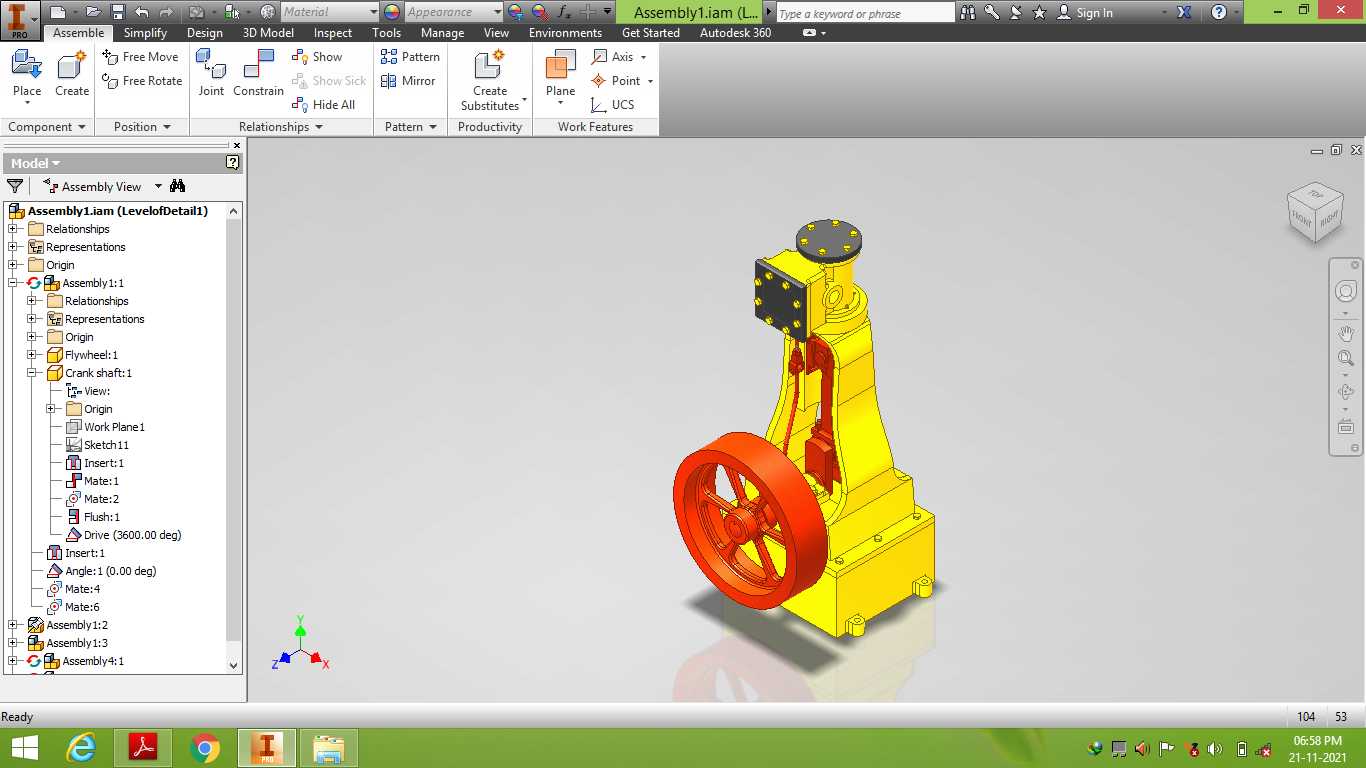

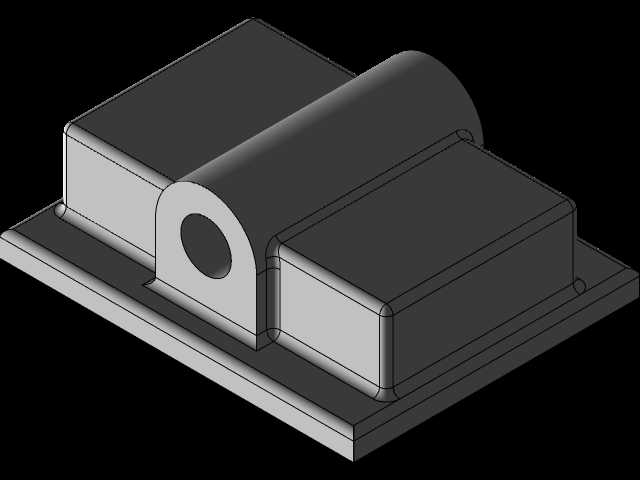

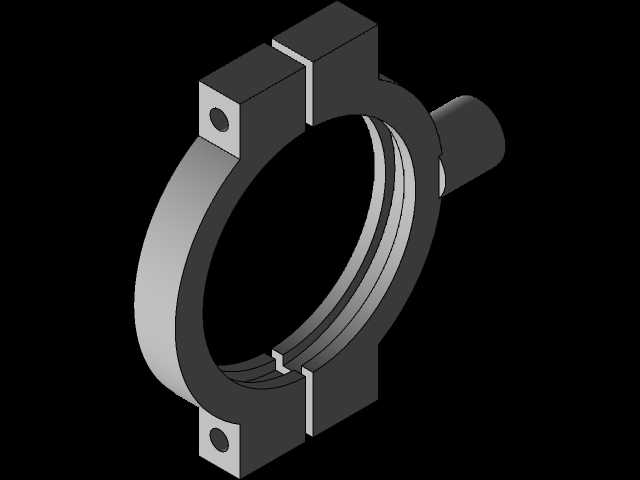

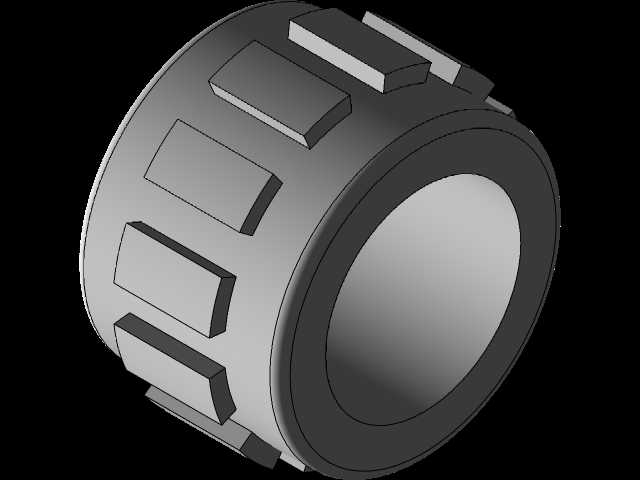

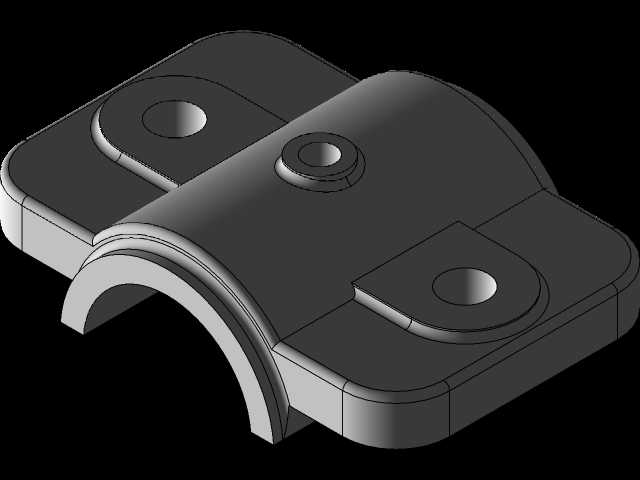

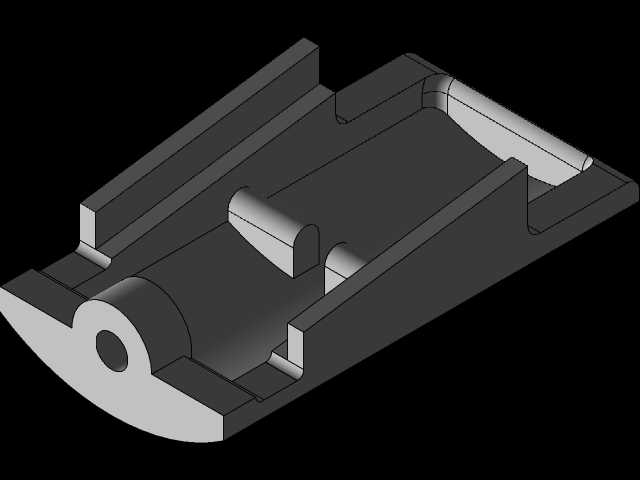

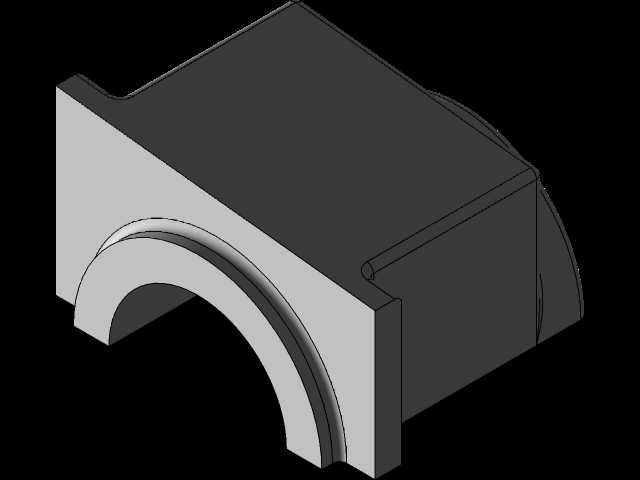

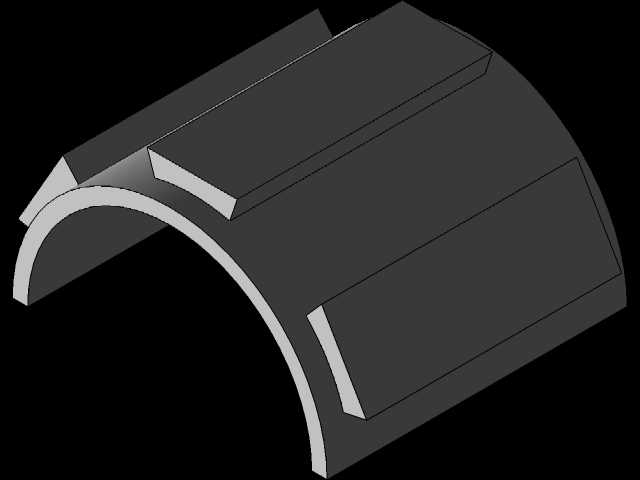

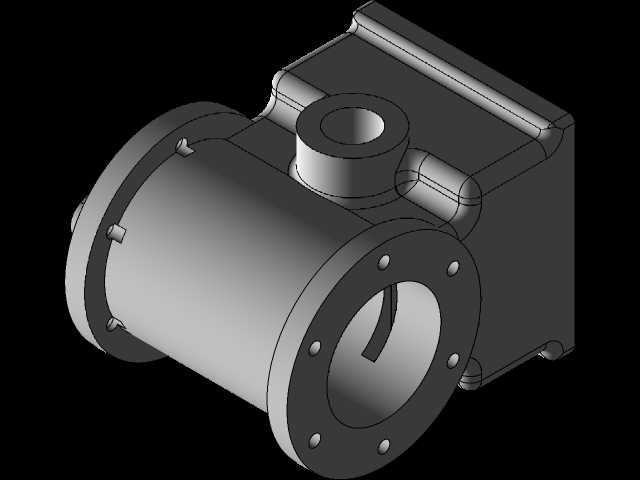

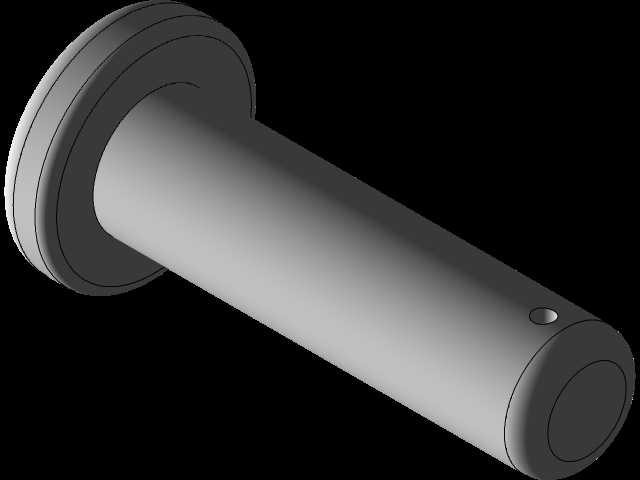

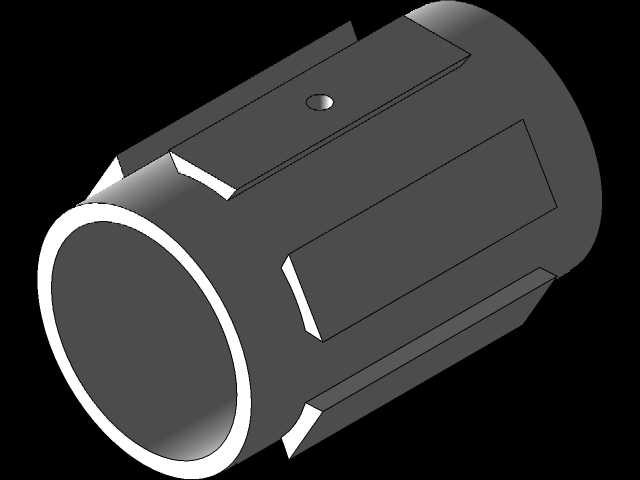

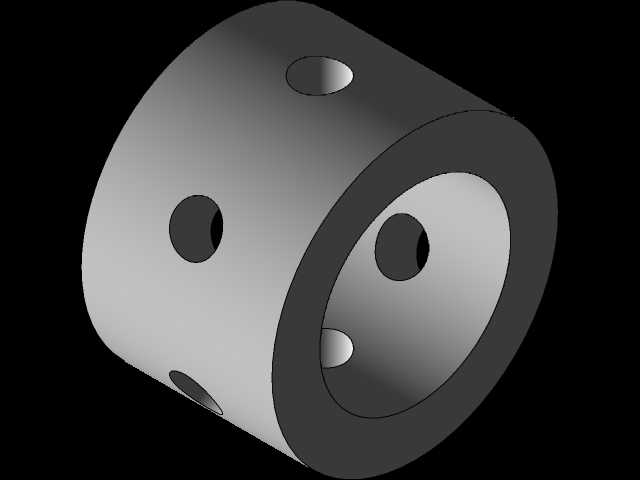

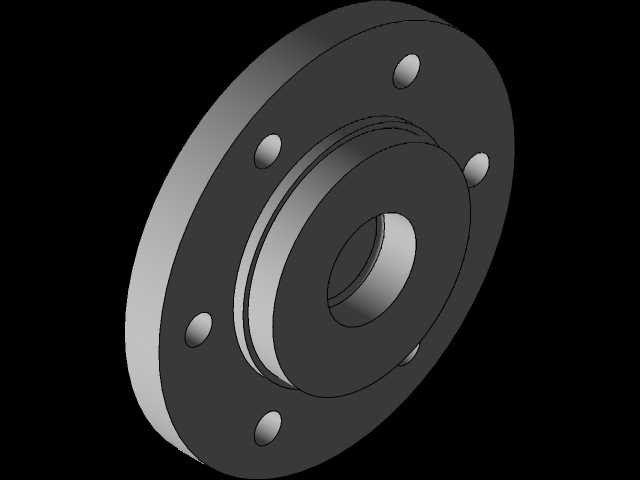

　　结构设计层面，下部基座集成了给水接口、排污通道、热能输入接口，换热区域采用等径管束垂直排布，既保证水介质的自然循环流速，减少强制循环泵的配置需求，也能让换热过程中产生的气泡快速上升脱离换热面，避免局部气膜阻隔降低换热效率。中部的汽水分离结构采用挡板与丝网组合的分离形式，垂直上升的带水蒸汽经过多次折流后，夹带的液态水滴会附着在挡板与丝网上汇流回下部水腔，保证输出蒸汽的干度满足动力部件的使用要求，避免液态水进入气缸造成液击损坏密封与活塞结构。上部的动力转换模块采用单缸立式布置，活塞运行方向与整机轴线重合，曲柄连杆机构的受力可直接沿垂直方向传递到下部基座，减少横向偏载带来的机架变形问题，输出轴的安装高度预留了标准联轴器对接空间，可直接匹配不同类型的负载设备，无需额外加装转角传动箱。

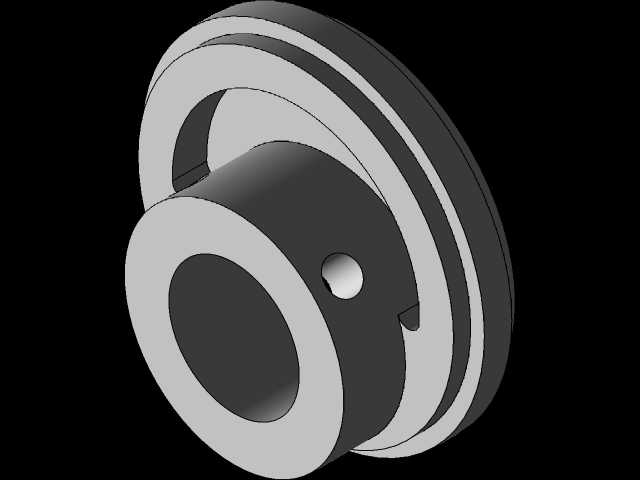

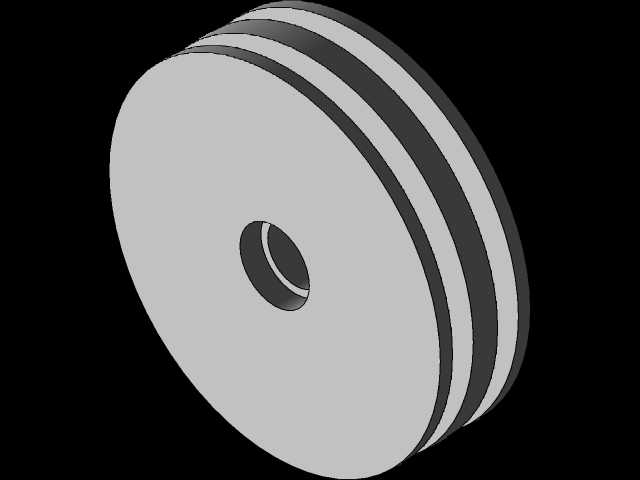

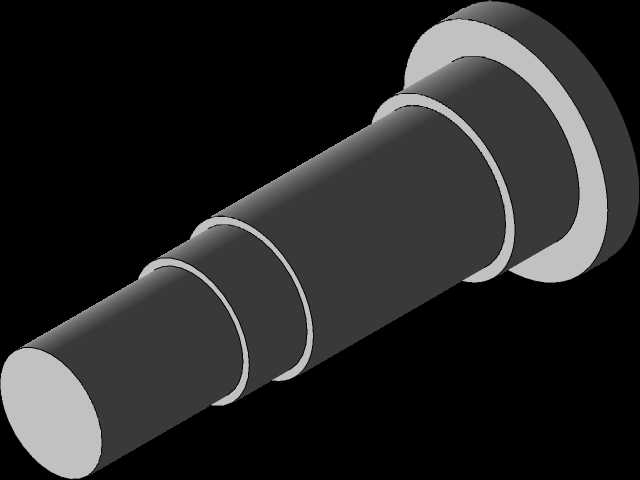

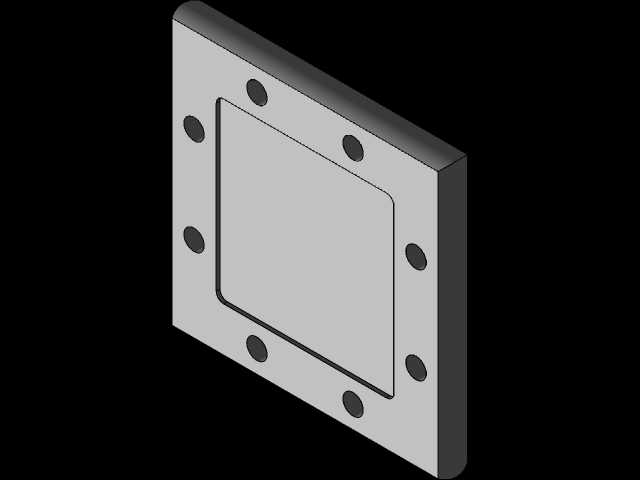

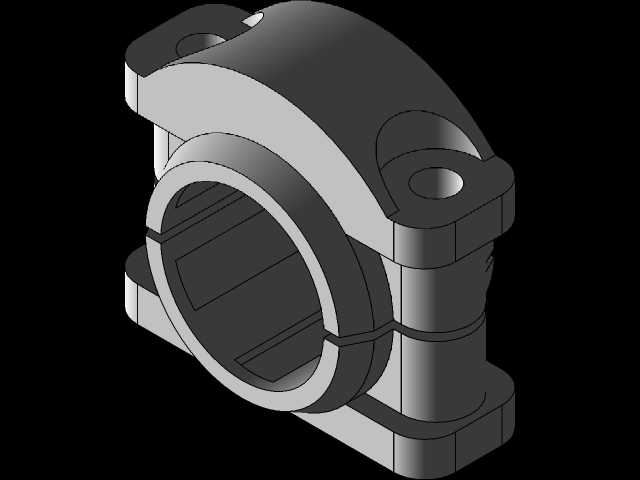

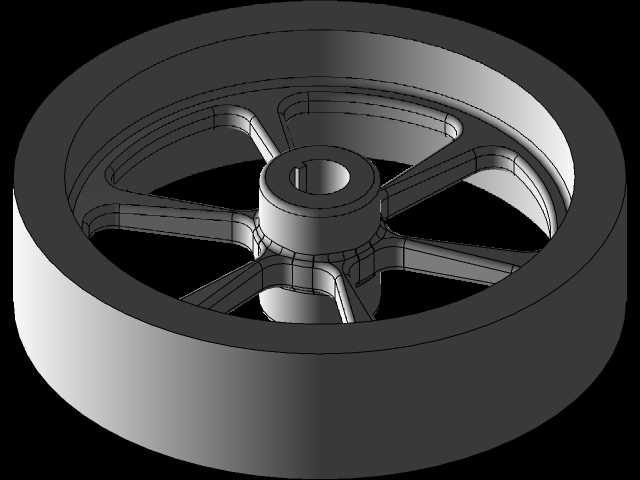

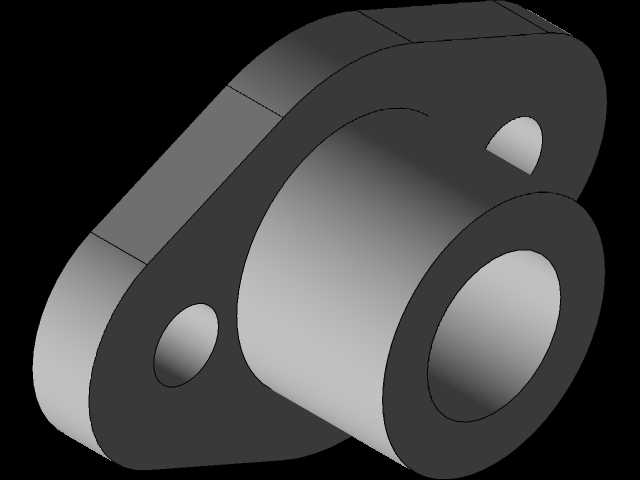

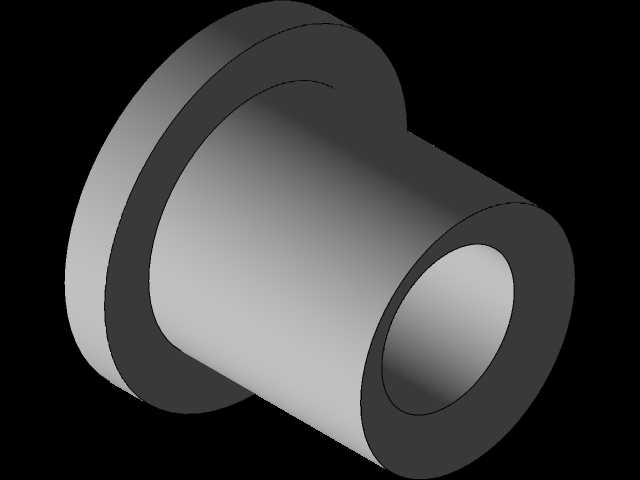

　　安装边界设计上，整机底部安装孔采用标准化矩形排布，孔位间距适配通用型钢架的安装尺寸，侧面预留的给水、排污、热能输入接口均采用标准管螺纹规格，现场安装时无需额外加工转换接头，上部输出轴的轴伸长度、键槽尺寸均符合通用动力输出的接口规范，可快速对接皮带轮、联轴器等传动部件。日常运维层面，立式结构让下部排污口处于整机最低点，停机后腔体内的存水可完全排空，避免冬季停机后存水结冰胀裂腔体，上部的阀组、活塞密封件等易损部件均布置在操作可达的高度范围，日常检查、密封更换无需搭建登高作业平台，单人即可完成常规运维操作。
