外螺纹连接式单耳环液压油缸结构设计

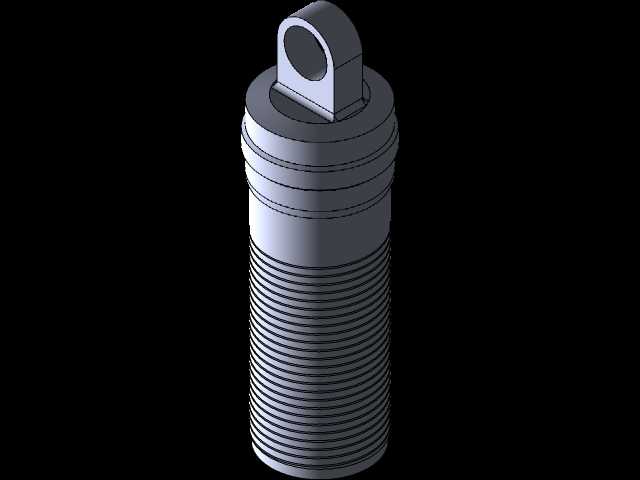

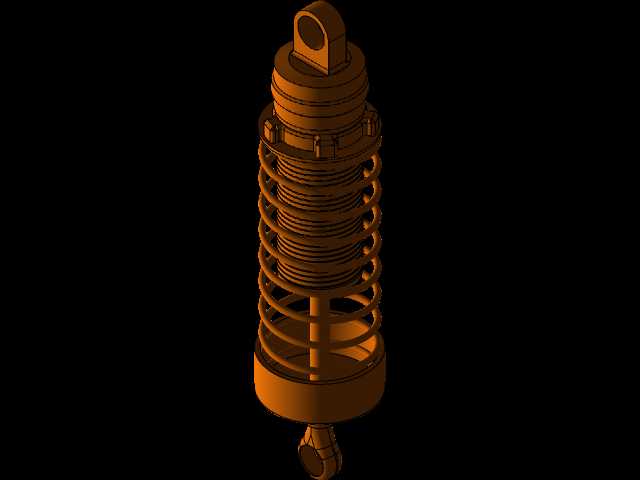

　　这款带单耳环安装端的外螺纹式液压油缸，是液压传动系统里的直线执行部件，日常在工程机械举升机构、工装夹具夹紧回路、专用设备进给单元里都能见到这类结构的身影，核心作用是把液压油的压力能转换成活塞杆的直线往复机械能，带动负载完成指定行程的推拉动作。从结构设计逻辑来看，缸筒外侧加工的连续外螺纹，主要是为了满足安装时的轴向位置微调需求，安装时可以通过旋转缸筒调整单耳环铰点的相对安装距离，适配不同机架的安装孔位偏差，相比法兰固定式油缸，这类螺纹连接结构在安装空间受限的紧凑型液压回路里，占用的径向安装尺寸更小，不需要额外预留法兰螺栓的操作空间。顶部的单耳环结构是标准的铰接安装接口，内孔加工有适配销轴的公差带，安装时通过销轴和负载端的铰支座连接，

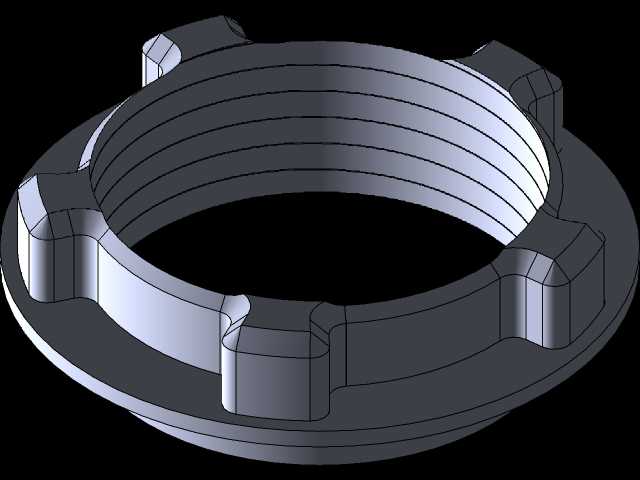

　　能够补偿安装过程中产生的小角度偏摆，避免油缸工作时因为不同心出现活塞杆别劲、密封件偏磨的问题，延长油缸的整体使用寿命。设计时需要重点把控几个尺寸边界：首先是缸筒外螺纹的大径、螺距公差，要和配套的锁紧螺母精度匹配，保证调整位置后锁紧可靠，不会在负载交变冲击下出现螺纹松退；其次是单耳环内孔的同轴度，要和缸筒轴线保持在规定的形位公差范围内，避免铰接后活塞杆运行出现卡滞；还有缸筒内壁的粗糙度和圆度要求，直接和活塞密封的配合精度相关，加工时要保证内壁的珩磨精度，减少内泄漏量，提升油缸的容积效率。这类油缸在选型匹配时，要结合系统工作压力核算缸筒壁厚、螺纹强度以及单耳环的销轴剪切强度，避免过载工况下出现结构失效，同时要预留足够的活塞杆行程余量，

　　防止活塞运行到行程端点时撞击缸盖。外螺纹段的长度要根据实际安装的调整量需求来确定，过长会增加不必要的加工成本，过短则无法满足位置调整的需求，单耳环的铰接孔宽度也要和配套的支座耳板宽度匹配，保证铰接后受力均匀，避免局部应力集中。
