传动系统用异形法兰式齿轮箱端盖结构

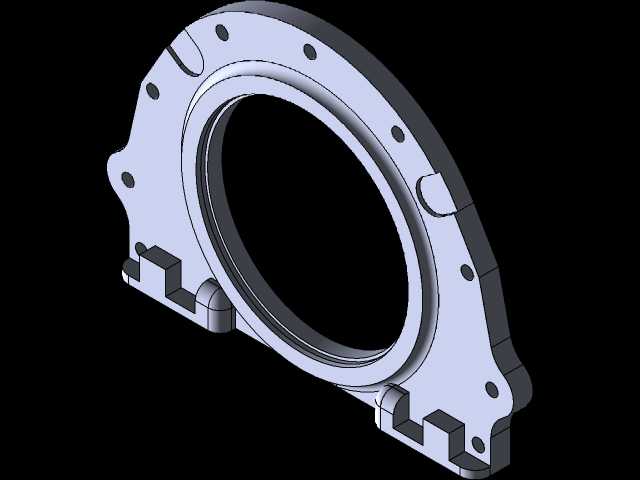

　　这款齿轮箱端盖主要应用在中小功率闭式齿轮传动箱体的输出侧或输入侧端部，承担箱体端面密封、内部传动件轴向限位、外接部件安装定位的多重作用，在工程机械行走减速箱、工业设备变速传动箱、小型动力传输单元中都能见到这类结构的应用。从结构设计来看，端盖主体采用带异形安装耳的法兰式构型，不同于常规圆形法兰端盖，这款端盖根据箱体安装面的实际轮廓做了侧边延伸，三个带安装凸台的支耳分别对应箱体上的预装螺孔位置，安装时无需额外调整定位角度，支耳上的通孔做了沉孔处理，内六角螺栓安装后头部完全没入沉孔内，不会突出端盖表面造成外接部件的干涉。端盖中心的大尺寸通孔是为轴系穿过预留的通道，孔内侧预留了密封件安装槽位，可以适配骨架油封或者O型密封圈，

　　避免齿轮箱内部润滑油从轴与端盖的配合间隙渗漏，同时阻挡外部粉尘、水汽进入箱体内部破坏润滑环境。端盖与箱体贴合的端面做了精加工平面处理，平面度控制在合理公差范围内，装配时配合密封垫片就能实现端面的静密封，端盖内侧靠近中心孔的位置做了环形凸台，凸台的轴向尺寸经过精确计算，装配后刚好抵靠在箱体内部轴承的外圈端面，起到轴承轴向定位的作用，避免传动过程中轴承出现轴向窜动影响齿轮啮合精度。端盖下部的两个凸型卡槽结构是为外接传感器或者管线固定支架预留的安装位，不需要在端盖上二次钻孔攻丝，直接通过卡装结构就能固定检测元件，用来监测箱体内油温、轴转速或者振动参数，适配现在传动设备状态监测的加装需求。从安装边界来看，

　　端盖的最大外轮廓尺寸适配对应型号齿轮箱的端部安装面，所有安装孔的孔位公差与箱体螺孔完全匹配，中心孔的直径与适配轴径的间隙控制在密封件允许的合理范围，端盖整体厚度既满足结构强度要求，又不会过度占用箱体外部的安装空间，在紧凑安装场景下也能顺利装配。建模过程中对所有安装特征的公差配合做了对应预留，沉孔深度、密封槽宽度、凸台轴向尺寸都按照实际加工工艺要求做了参数化设置，不管是做结构干涉检查、装配模拟还是后续的工程图导出加工，都能直接复用模型参数，不需要二次调整特征尺寸。
