腰部助力穿戴式外骨骼机械结构设计

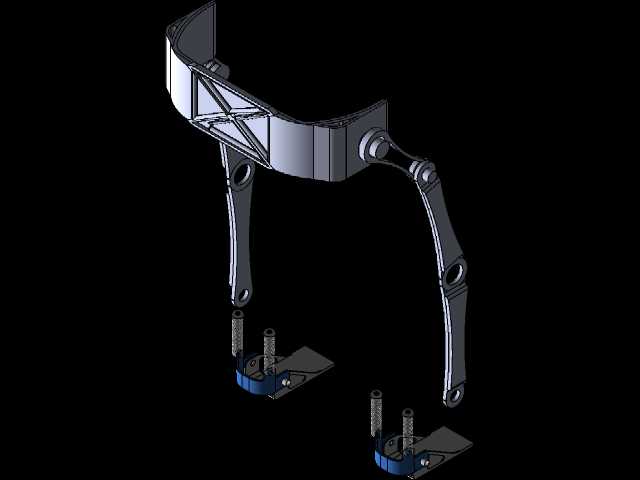

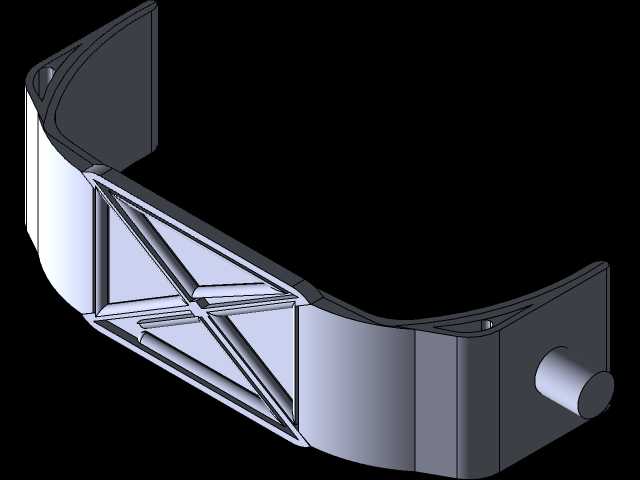

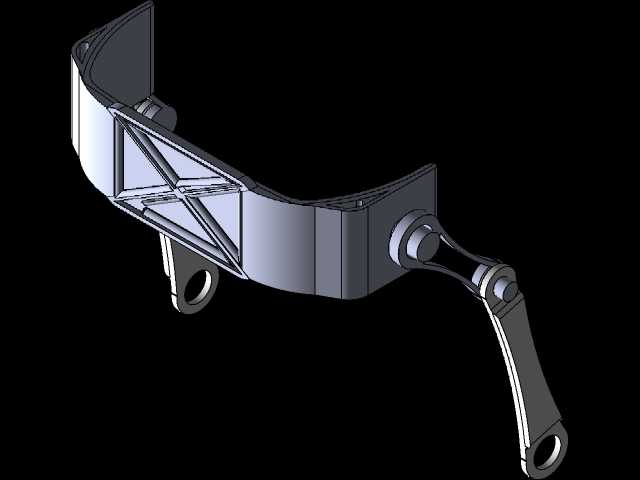

　　这款穿戴式外骨骼结构的设计初衷，是面向长时间负重作业、腰部反复屈伸的工业作业场景，以及下肢运动功能障碍人群的康复训练场景，通过机械结构的力传导与辅助支撑，降低人体腰椎与下肢关节的负荷，减少长期重体力劳动带来的职业损伤，同时也能为康复期患者提供可控的支撑力，辅助患者完成站立、慢走等基础动作训练。从结构布局来看，整套装置采用腰环作为核心承载基座，腰环贴合人体腰部曲线设计，内侧预留了柔性衬垫的安装空间，穿戴时可通过绑带收紧固定，将上部载荷均匀分散到腰腹周围，避免局部压力过大造成穿戴不适。腰环两侧对称布置多自由度铰接关节，关节处设置阻尼调节结构，可根据不同使用者的身高、肢体活动范围调整转动阻尼，匹配不同的助力需求，

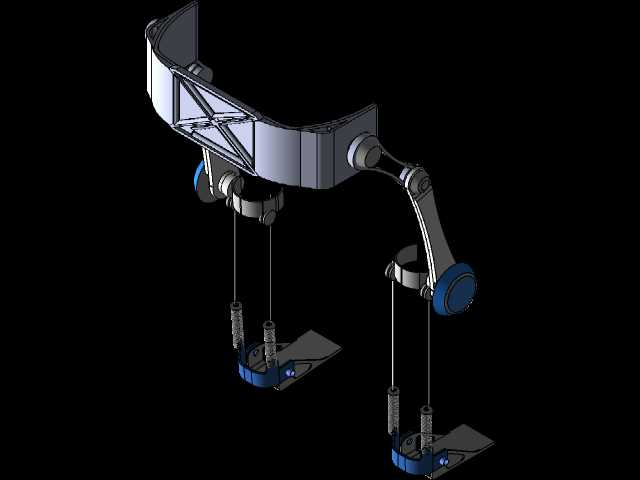

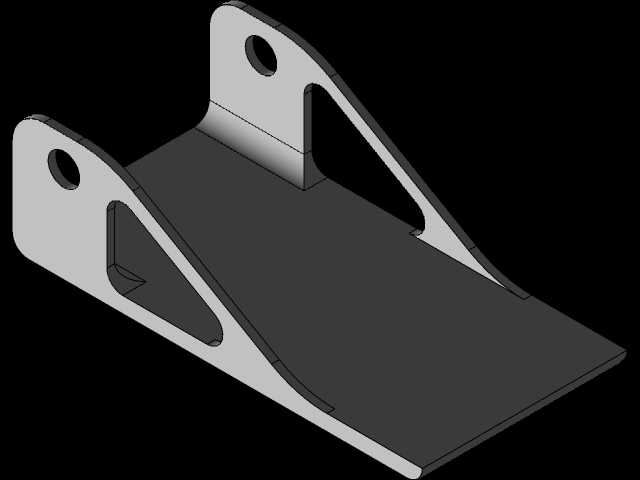

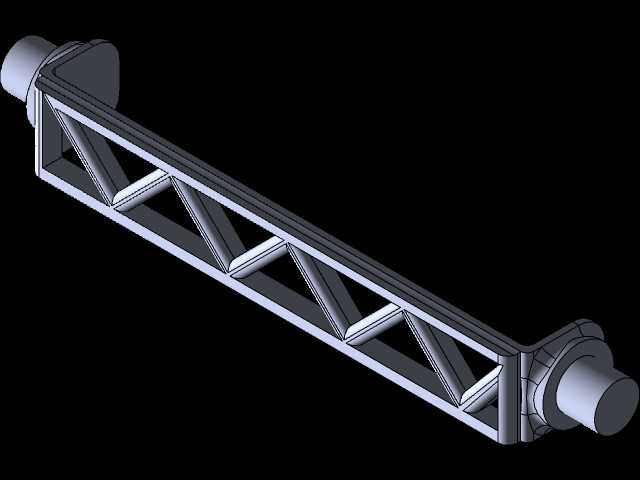

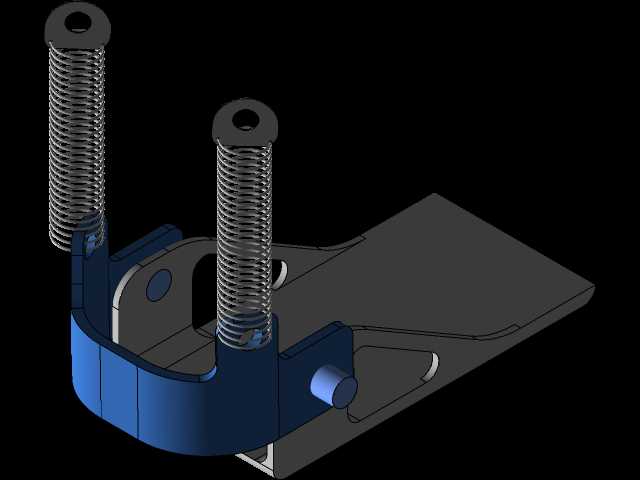

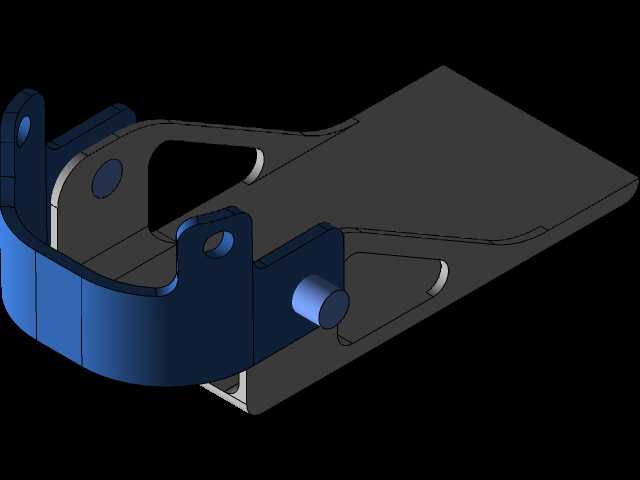

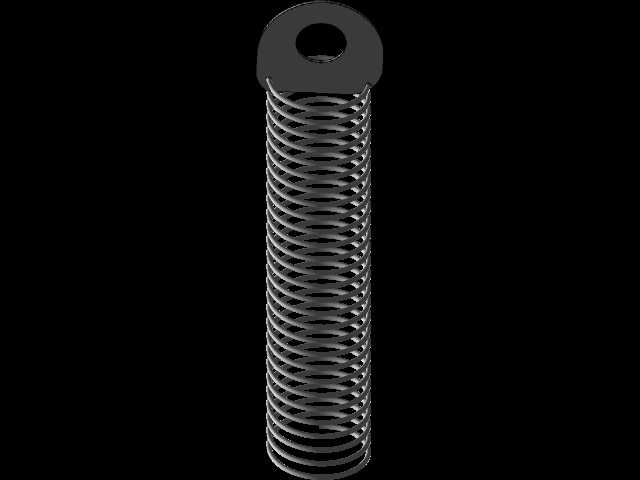

　　既不会因为阻尼过大限制肢体正常活动，也不会因为阻尼过小无法提供有效支撑。铰接臂向下延伸至大腿、小腿位置，对应设置绑带固定点，可将装置与人体下肢绑定，力传导路径从腰环经侧部铰接臂传递到下肢绑带，最终落脚到足部的支撑踏板上，当使用者弯腰搬抬重物时，侧臂的弹性蓄能结构可存储弯腰过程的重力势能，在起身时释放辅助发力，直接降低腰椎部位承受的剪切力。足部踏板采用贴合足底轮廓的平板结构，表面预留防滑纹理安装位，边缘设置绑带穿孔，可通过足部绑带将踏板与鞋底固定，保证力传导过程中踏板不会移位。整套结构的安装边界充分考虑人体工学尺寸，腰环的开合范围可适配不同腰围的使用者，侧部铰接臂的长度预留了调节余量，可根据使用者的腿长调整上下固定点的位置，

　　避免出现结构卡滞、活动受限的问题。关节处的铰接轴采用耐磨衬套设计，长期往复转动也不会出现明显的松旷量，保证结构的使用寿命。在实际应用中，这套结构可直接配套柔性绑带、弹性阻尼元件使用，不需要额外复杂的动力源即可实现被动助力，整体重量控制在合理区间，不会给使用者增加额外的负重负担，结构外露部分均做了圆角处理，避免活动过程中剐蹭衣物或者皮肤。设计过程中反复校核了关节活动角度，确保髋关节、膝关节处的转动范围完全覆盖人体正常行走、弯腰、下蹲的活动角度，不会出现结构干涉，同时各受力部件的截面尺寸经过力学验算，在满足承载要求的前提下尽可能做轻量化处理，兼顾结构强度与穿戴舒适性。
