同步带传动式机械臂末端执行结构

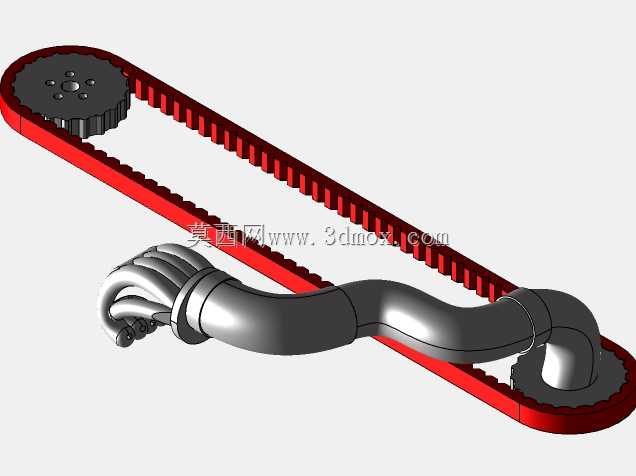

　　这套带轮传动的机械执行结构，常被集成在轻载自动化分拣、精密小件装配工位的末端作业环节，适配小行程往复回转的作业需求，相比齿轮直接啮合的传动方案，同步带传动的缓冲特性能够降低末端执行器启停瞬间的冲击，避免脆性待加工工件出现夹损、磕碰问题。从结构布局来看，整套组件包含两个同模数同步带轮、闭合齿形同步带、弯曲构型的执行臂主体，其中主动带轮可对接伺服驱动输出轴，从动带轮直接与末端执行工装连接，传动比匹配可根据作业回转角度需求调整带轮分度圆直径，无需额外加装减速级就能满足0-180度范围内的精准回转动作。设计阶段优先考虑了安装边界的适配性，带轮中心距根据同步带节线长度精准核算，带体张紧量预留0.5%-1%的调节余量，

　　既避免张紧力过大加剧带齿磨损，也防止张紧不足出现传动丢步问题；弯曲构型的臂体采用等壁厚流线型结构，在保证整体抗弯刚度的前提下，尽可能缩减臂体自身重量，降低驱动端的负载扭矩需求，臂体内部预留走线空腔，可容纳末端执行器的气路、信号线路，避免作业过程中线缆外露与周边工装发生剐蹭。实际应用场景中，这类结构可搭配气动夹爪、真空吸盘等不同末端工装，完成电子元器件贴片上下料、小型五金件工位转序、实验室样本分拣等轻载作业任务，安装时主动带轮端通过法兰止口与驱动单元定位，从动端的输出轴可直接适配标准接口的执行工装，整体安装轮廓不会占用过多工位空间，适配现有自动化设备的改造加装需求。结构细节上，带轮齿形与同步带完全匹配，啮合过程无侧隙，

　　传动精度可满足多数轻工业场景的重复定位要求，臂体的弯曲弧度经过运动仿真校核，全行程回转过程中不会与同步带、带轮护罩发生运动干涉，所有连接位置均采用标准紧固件，后期维护更换易损件时无需定制特殊配件，可直接替换同规格标准件完成维保作业。
