F1赛车悬架罗斯接头推杆拉杆结构

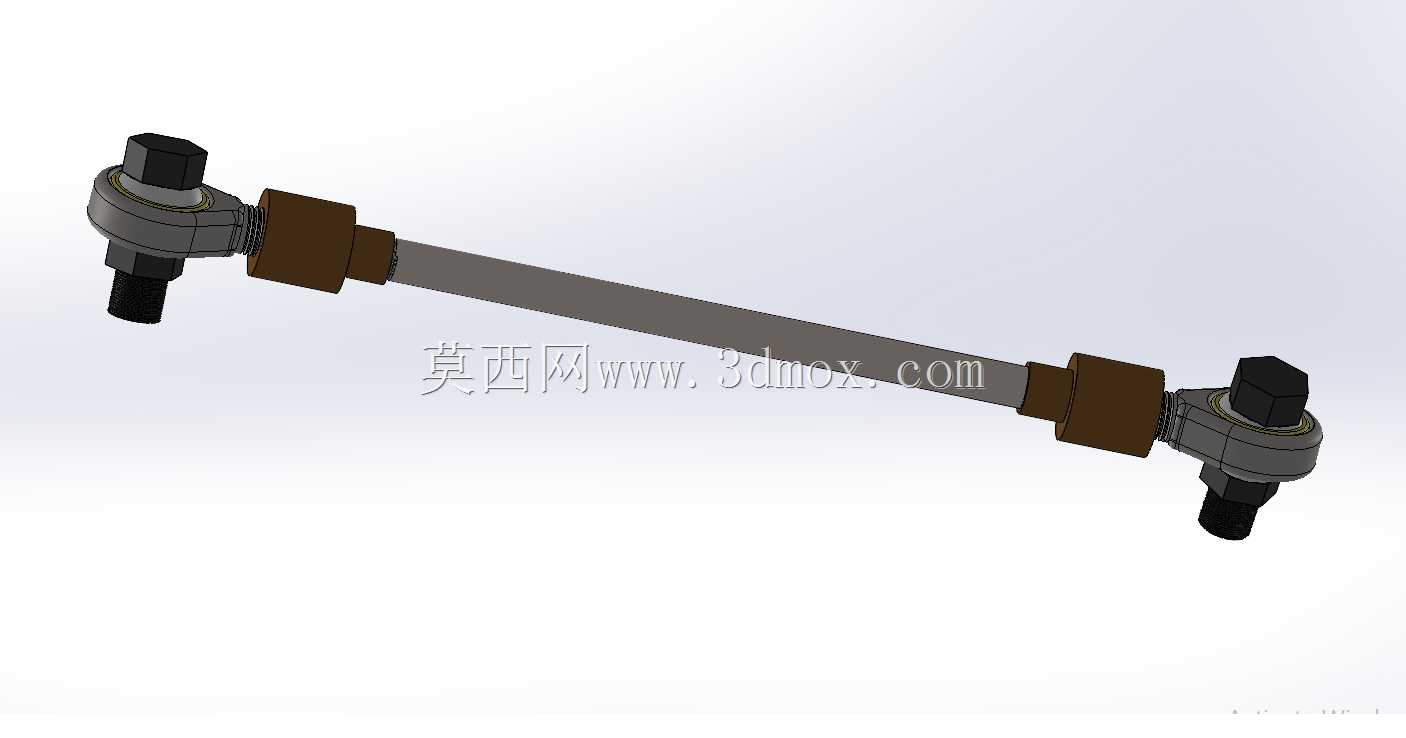

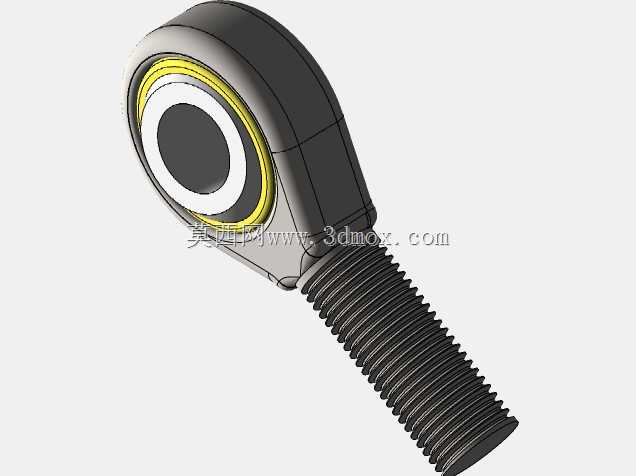

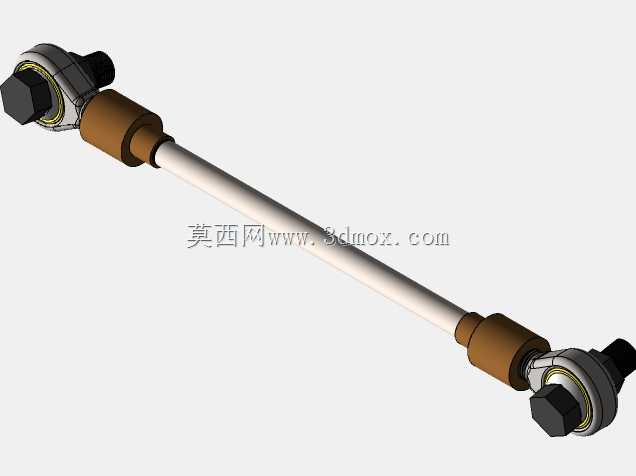

　　这套推杆拉杆组件是专为方程式赛车悬架系统开发的传力构件，核心采用罗斯接头作为两端连接节点，主要承担悬架系统中减震器与摇臂、车轮 upright 之间的力传递作用，在赛车行驶过程中，将车轮受到的路面冲击、纵向与侧向载荷精准传递至悬架减震单元，同时适配悬架跳动过程中的多自由度角度偏转，避免连接部位出现卡滞、应力集中问题。从结构设计来看，杆身采用等径金属圆杆构型，两端通过锁紧螺母与罗斯接头的杆端螺纹实现刚性连接，接头部位自带自润滑关节轴承结构，可在一定锥角范围内实现任意方向的摆动补偿，完全匹配赛车悬架上下跳动、转向随动过程中的角度变化需求，不会因为悬架行程变化产生附加弯矩，有效降低杆身的疲劳载荷。设计阶段优先考虑了安装边界的适配性，

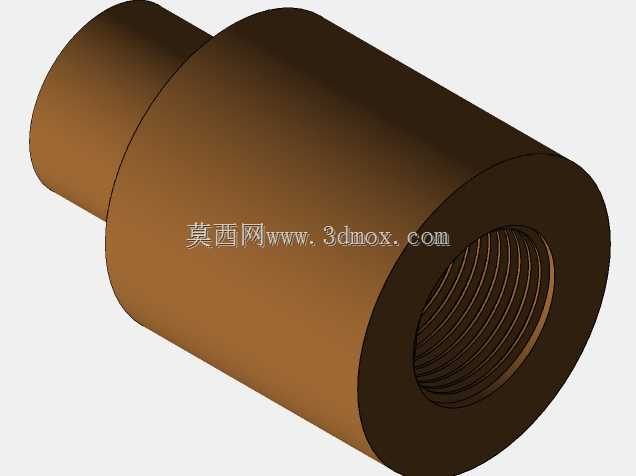

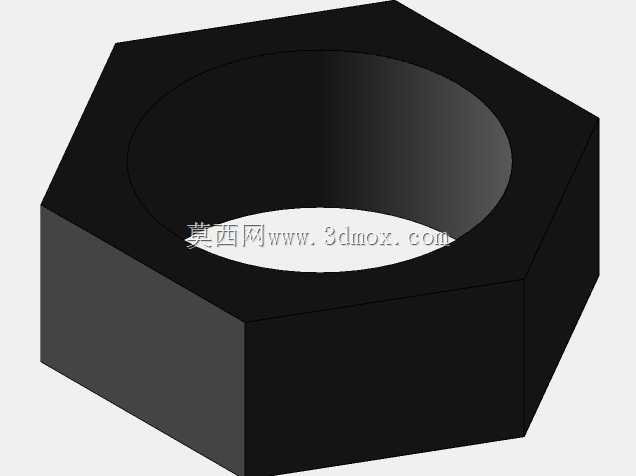

　　两端罗斯接头的螺纹规格、杆身总长度均严格对应F1赛车前/后悬架的安装点间距，接头的外螺纹段预留了足够的调节余量，可通过旋转杆身微调总长度，实现悬架预载、车轮定位参数的精准调校，锁紧螺母的配置可在调校完成后锁止位置，避免行驶过程中螺纹松动导致定位参数偏移。从实际应用场景出发，这类构件在竞速类车辆的悬架系统中应用广泛，不同于民用车辆的冲压焊接式控制臂，推杆拉杆结构配合外置式减震器布局，可有效降低簧下质量，提升悬架的响应速度，罗斯接头的关节结构相比传统橡胶衬套，拥有更高的连接刚性，可让路面反馈更直接传递至减震单元，帮助车手更精准感知轮胎抓地状态。建模过程中完整还原了接头的关节间隙、螺纹段长度、锁紧螺母的六角构型，

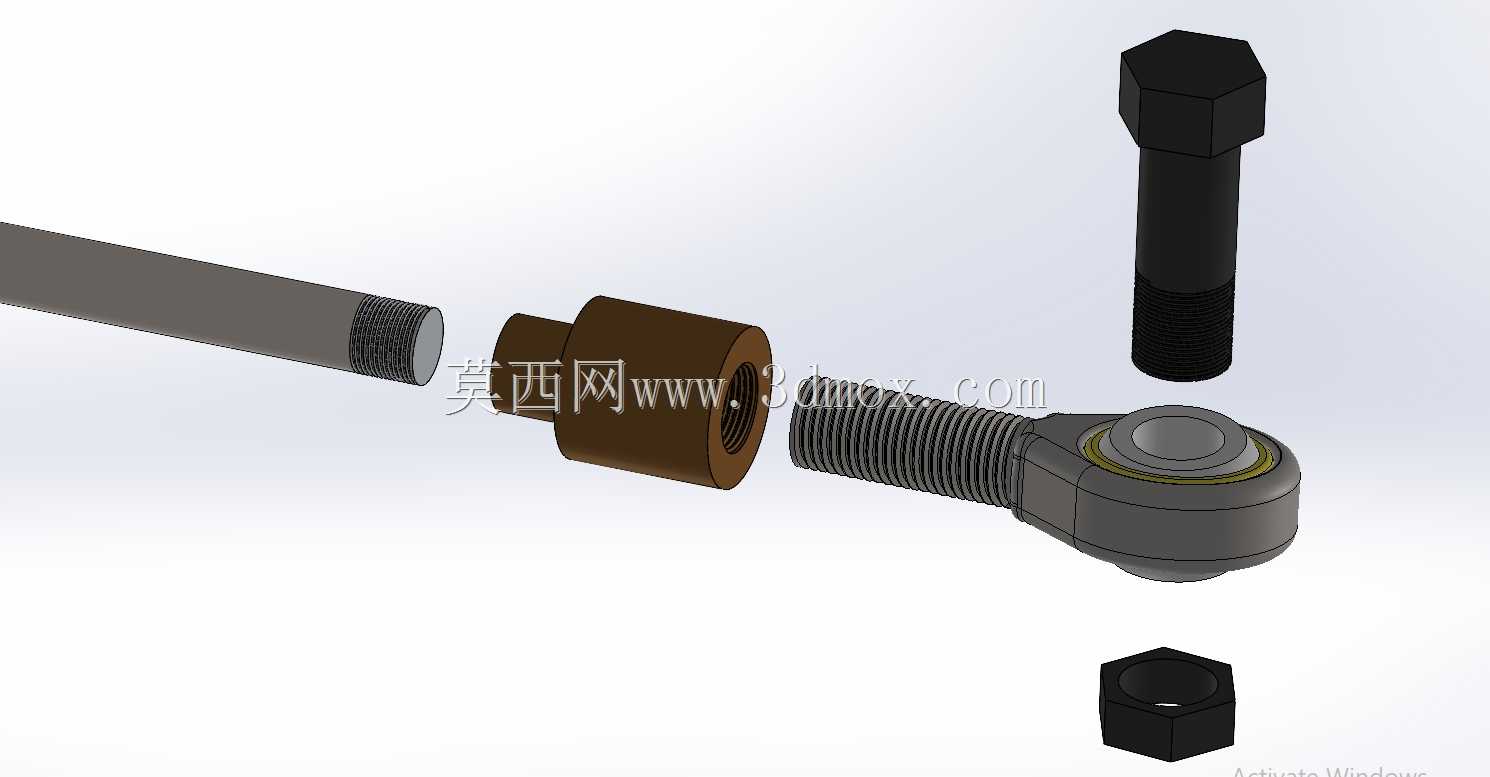

　　杆身与接头的配合段做了同轴度约束，安装时仅需将两端接头的螺栓段分别对应悬架上下安装点的销孔，穿入锁紧螺栓即可完成装配，整体结构没有冗余设计，所有尺寸均围绕最小化质量、最大化刚性的赛车设计原则设定，杆身直径经过载荷校核，可承受赛车急加速、急制动、高速过弯时的峰值拉压载荷，不会出现失稳变形问题。
