五辐带刹车盘汽车轮毂结构设计

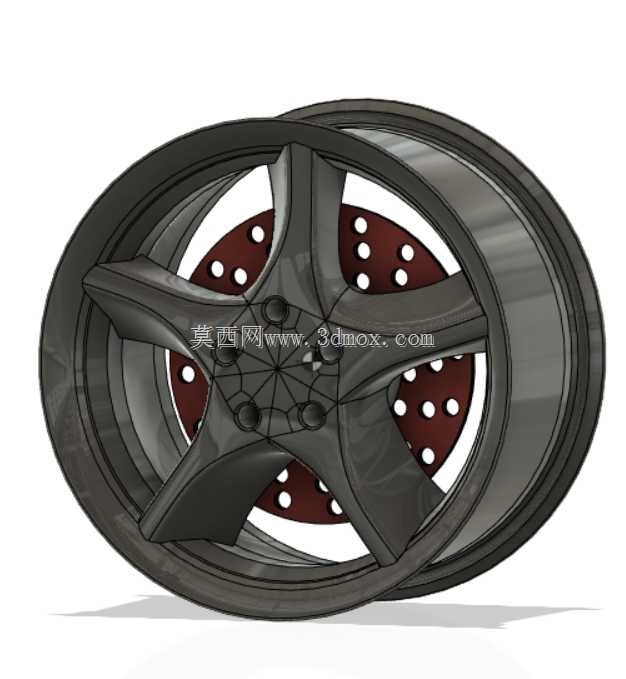

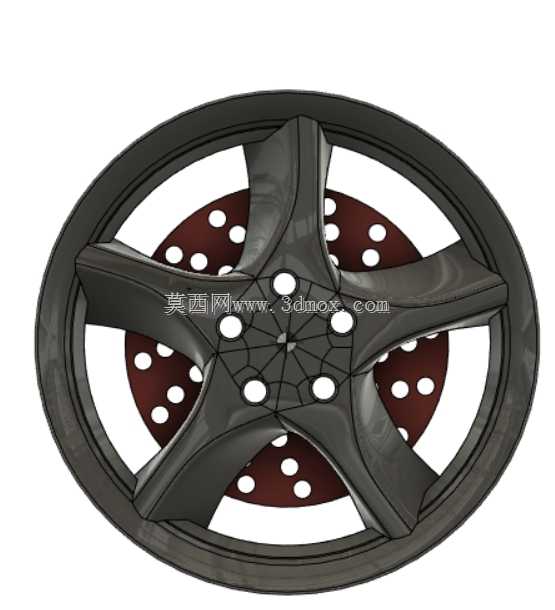

　　这款轮毂结构主要面向乘用车辆行走系统配套设计，日常适配常规铺装路面的家用轿车、入门级运动车型使用场景，在整车结构里承担承载车身重量、传递轮胎与悬架间作用力的核心作用，同时集成刹车系统的安装匹配位，可直接适配常规浮动式刹车卡钳的装配需求。从结构设计逻辑来看，采用五辐对称式辐条布局，辐条截面做了变厚度过渡处理，靠近轮心安装座的位置厚度更大，向轮辋边缘延伸时逐步收窄，这种设计既可以保证轮心位置承受扭矩时的结构强度，避免急加速、急制动工况下辐条根部出现应力集中开裂的问题，也能合理控制整体重量，减少簧下质量，提升悬架的响应速度。轮心位置设置了五个均匀分布的螺栓安装孔，孔位公差按照乘用车常规轮毂安装标准设计，可匹配多数五孔规格的车轮轴承座，

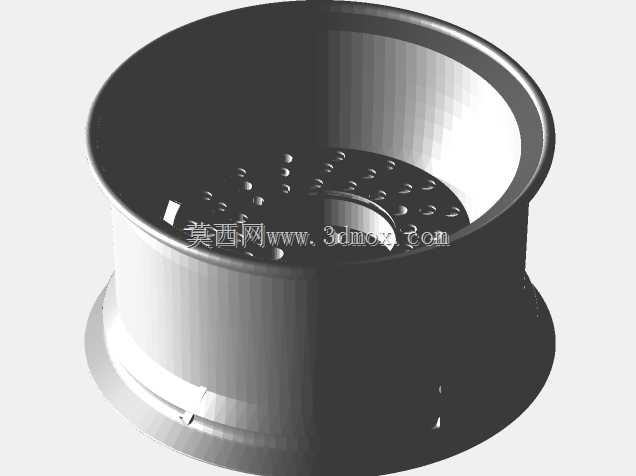

　　安装面做了精加工平面处理，保证装配后轮毂与轴头的贴合度，避免高速行驶时出现车轮抖动的问题。辐条后侧预留了充足的刹车盘容纳空间，配套的通风刹车盘采用钻孔式散热结构，盘面的钻孔可以在制动过程中加快空气流通，带走刹车片摩擦产生的热量，降低连续制动时的热衰减概率，刹车盘的安装定位台阶与轮毂中心孔同轴度控制在合理公差范围内，保证制动时刹车盘不会出现偏磨。轮辋部分采用常规深槽轮辋结构，边缘的凸缘尺寸符合无内胎轮胎的装配标准，可以直接适配常规真空轮胎，轮辋内部的气门嘴安装位预留了标准开孔，方便后期轮胎装配时的气门嘴安装。整体结构的安装边界充分考虑了常规家用车的轮拱空间，轮辐的外凸量、轮辋的偏距都控制在通用适配范围内，

　　不会出现转向时轮胎蹭到轮拱内衬或者悬架摆臂的问题，辐条的间隙尺寸也预留了足够的操作空间，后期更换刹车片、拆装轮胎时不需要额外拆卸其他周边部件，日常维护的便利性较好。从受力角度分析，五辐结构的受力传递路径更直接，车辆过弯时的侧向力可以通过每根辐条均匀传递到轮心位置，相比多辐细条结构抗侧向冲击能力更强，遇到路面坑洼时的抗变形能力也更出色，适合日常城市道路以及偶尔非铺装路面的行驶需求。
