多层锯齿端面环形端盖结构设计

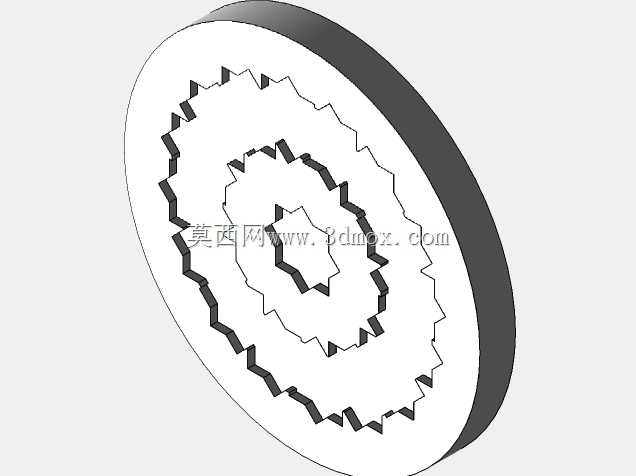

　　该盘状环形零件的端面采用多层同心锯齿形结构设计，整体为薄型圆盘构型，外圆为完整光滑圆柱面，可作为安装定位基准面，与对应安装腔体内壁形成间隙配合，保证装配同轴度。从结构功能来看，多层同心排布的锯齿结构并非装饰性设计，每层锯齿的齿形角度、齿高均经过匹配设计，可在装配后与对应配合件的端面齿形形成嵌合，既能够限制周向相对转动，也可在轴向压紧状态下形成多道迷宫式密封路径，阻挡粉尘、细小碎屑进入配合腔体内部，相比平面端盖的密封形式，该结构无需额外加装密封圈即可实现一定等级的防尘密封效果，同时嵌合齿结构可传递一定扭矩，避免端盖在设备运行过程中受振动影响出现松脱。

　　在游乐设施过山车的轮组端盖应用场景中，这类结构可适配高速运行的轮组防护需求，过山车运行过程中轮组持续承受交变载荷与振动，普通平面端盖仅靠螺纹紧固容易在长期振动下出现松动，而端面多层锯齿嵌合结构可在端盖压紧后，与轮座端面形成周向限位，抵消振动带来的周向剪切力，降低紧固件的受力负荷，延长紧固件的疲劳寿命。同时多层锯齿形成的迷宫间隙可阻挡轨道上的沙尘、雨水进入轮组轴承腔，避免轴承润滑脂被污染失效，减少轮组的维护频次。

　　设计过程中，首先确定整体外圆直径与安装腔体的配合公差，外圆采用h7级公差保证装配顺畅，整体厚度根据安装空间的轴向尺寸预留0.1-0.2mm的压紧余量，避免装配后出现轴向间隙。每层锯齿的齿顶与齿根均做0.2mm的圆角过渡，避免应力集中，防止零件在受冲击载荷时齿根位置出现开裂。锯齿的齿形采用梯形齿构型，相比三角形齿拥有更大的接触面积，嵌合后单位面积压强更低，长期使用不易出现齿形压溃变形。三层同心锯齿的直径依次递减，相邻齿圈之间预留足够的平面宽度，保证加工过程中刀具可顺利走刀，无需特殊成型刀具即可在普通数控铣床上完成加工，降低零件的制造成本。

　　从安装边界来看，该零件的背面为完整平面，可与密封垫片完全贴合，安装时通过中心孔穿入紧固螺栓，将端盖压紧在轮座端面上，拧紧过程中端面锯齿逐步嵌入配合件的对应齿槽，当端盖背面与安装基面完全贴合时，齿形嵌合深度达到设计值，此时周向限位扭矩可满足轮组运行的最大载荷要求。零件的外圆边缘做0.3mm的倒角处理，既可以去除加工毛刺，也可在装配时起到导向作用，避免安装过程中刮伤腔体内壁。该结构除游乐设施轮组防护外，也可适配其他存在振动、粉尘工况的旋转轴端防护场景，通过调整外圆直径、齿圈层数与齿形参数，即可匹配不同规格的轴端安装需求。
