全向移动麦克纳姆轮结构设计

　　麦克纳姆轮的核心设计逻辑，是通过轮缘上呈固定角度排布的斜置从动滚轮，将轮体自身的旋转力矩分解为多个方向的分力，依靠不同轮组的转速差与转向组合，无需额外转向机构即可实现整车的全向位移，包括横向平移、原地自旋、斜向行进等常规轮组无法完成的运动轨迹，这一特性让它在空间受限的作业场景中有着不可替代的应用价值。在仓储物流领域的AGV转运设备上，这类轮组可以在狭窄的货架通道内完成精准对位，不需要预留大半径的转弯空间，能大幅提升仓储空间的利用率；在自动化产线的物料接驳台、巡检机器人、特种作业移动平台上，它可以实现毫米级的位置微调，适配高精度的作业对位需求；甚至在部分赛事机器人、特种救援设备上，麦克纳姆轮的全向移动特性也能帮助设备快速规避障碍，

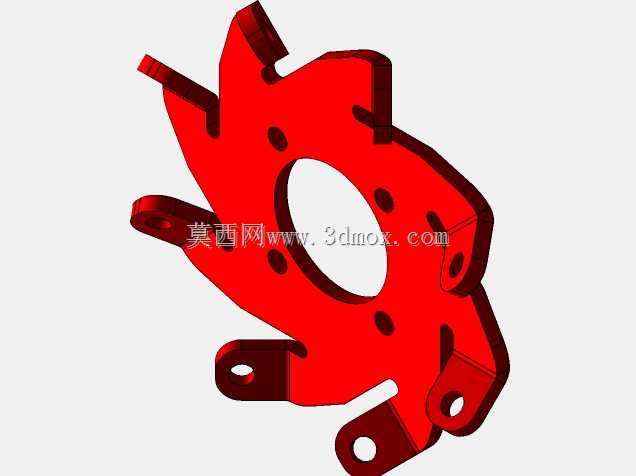

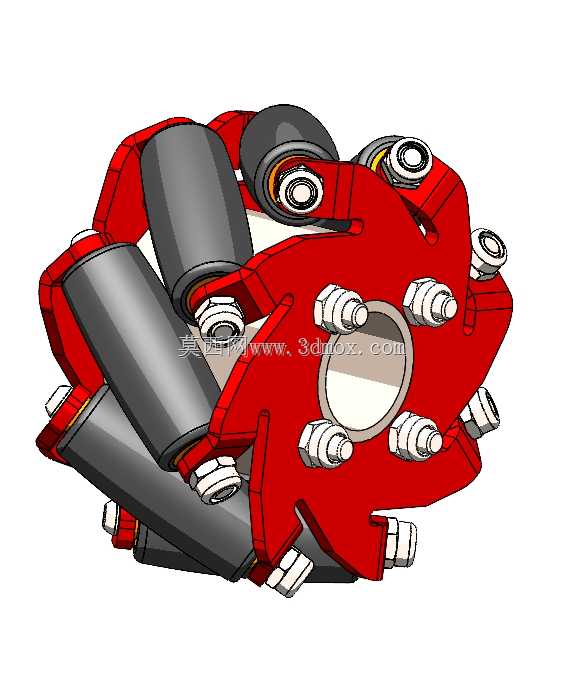

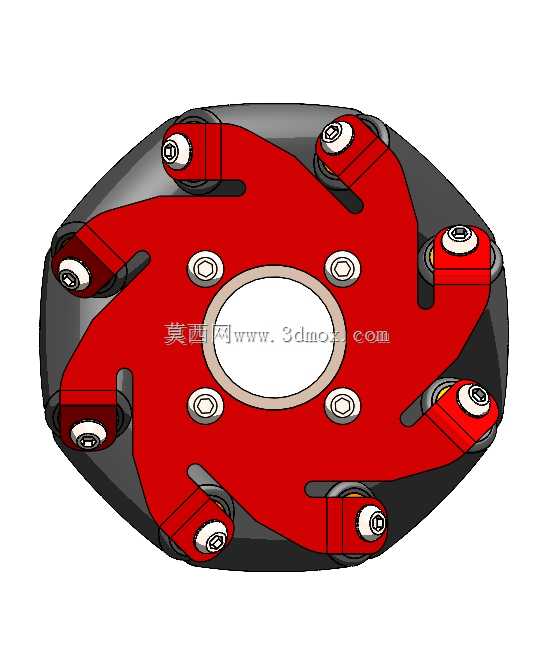

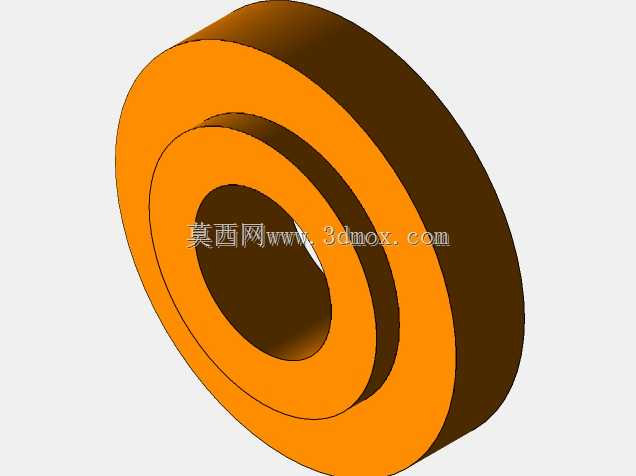

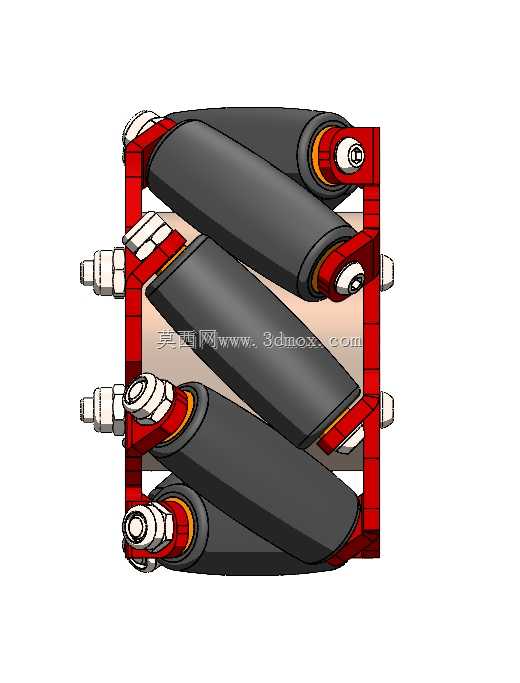

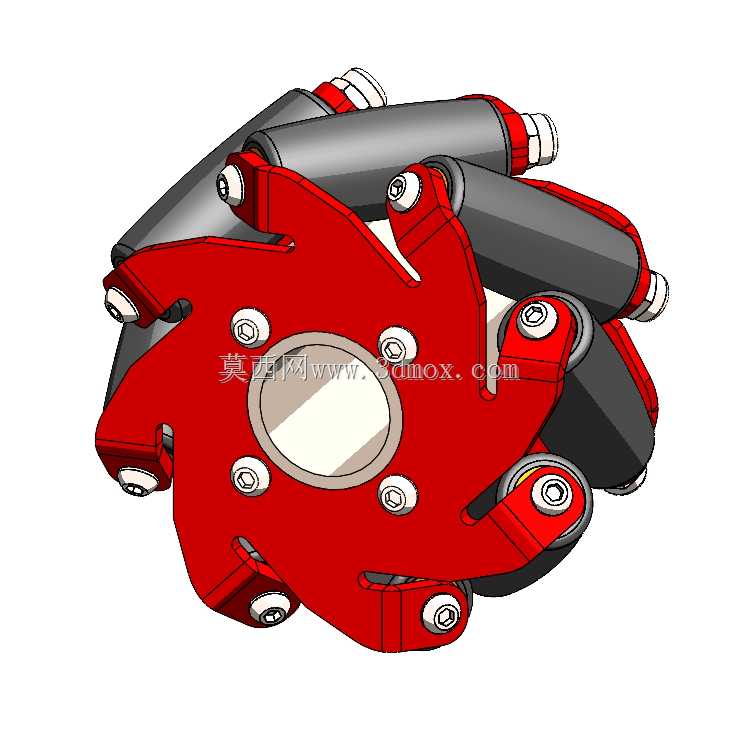

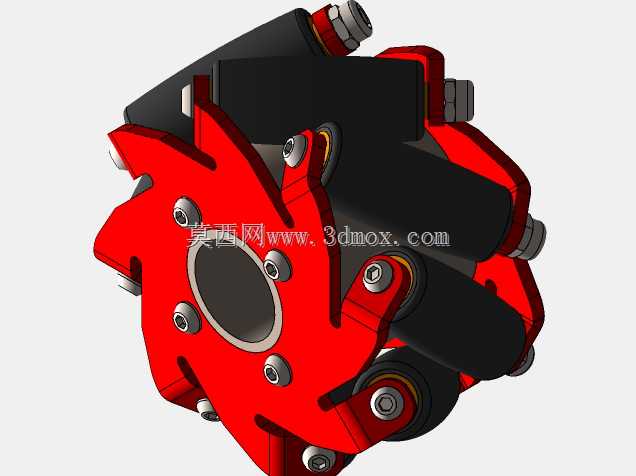

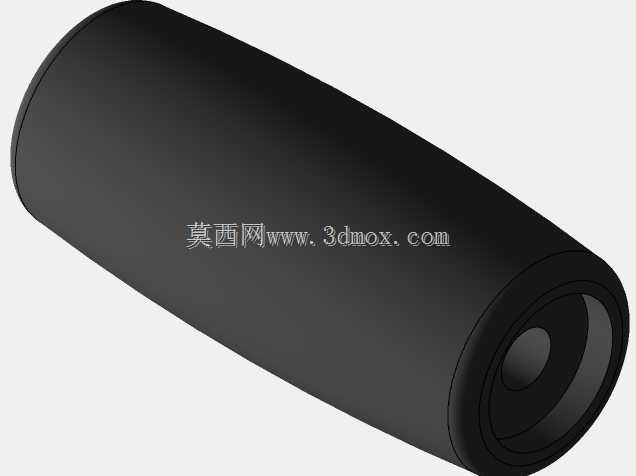

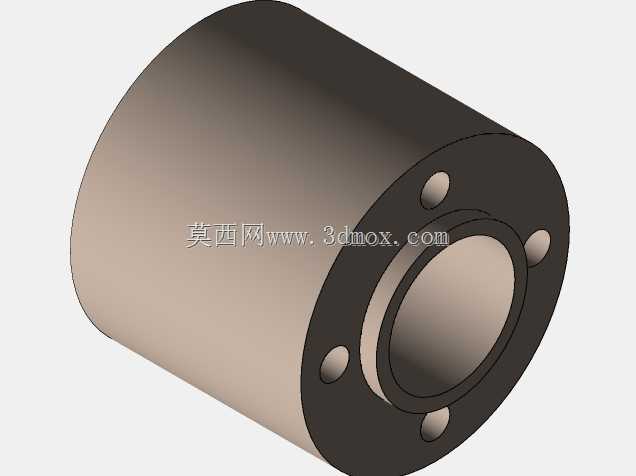

　　灵活调整作业姿态。从结构设计层面来看，这款轮组采用中心轮毂加周向滚轮的分体式装配结构，中心轮毂设置有标准的安装轴孔与均布的螺栓连接位，安装时可直接与驱动电机的输出法兰对接，轮毂的辐板造型做了等强度的减重优化，在保证轮体整体结构刚度的前提下，尽可能降低轮体自身的转动惯量，减少驱动端的动力损耗。周向排布的从动滚轮采用鼓形轮廓设计，滚轮的外廓包络形成完整的轮体圆周，保证轮组滚动过程中始终有至少两个滚轮与地面接触，避免行进过程中出现颠簸或卡滞；滚轮自身通过销轴与轮毂上的安装支座连接，滚轮可绕自身销轴自由转动，销轴与支座的配合位置预留有轴承安装位，可根据负载等级选配对应规格的滚动轴承，降低滚轮转动时的摩擦阻力。

　　设计过程中需要严格控制斜置滚轮的偏置角度，常规应用场景下多采用45度偏置角，这个角度下轮体纵向与横向的分力分配最为均衡，控制逻辑的复杂度也相对更低；同时要保证所有滚轮的外圆尺寸一致性，避免因滚轮尺寸公差导致轮组行进时出现打滑、姿态偏移的问题。安装边界方面，轮组的中心安装孔尺寸、螺栓孔分布圆直径需要与所选驱动电机的输出法兰完全匹配，轮组的整体外径决定了移动平台的最小离地间隙，轮组的轴向宽度则需要纳入移动平台的底盘安装空间核算，相邻轮组之间要预留足够的间隙，避免轮组转动时出现运动干涉；滚轮的材质可根据应用场景选配，普通室内场景可采用聚氨酯包胶材质，兼顾抓地力与静音效果，重载或户外场景则可更换为硬质橡胶或金属材质滚轮，提升轮组的耐磨性能与承载能力。
