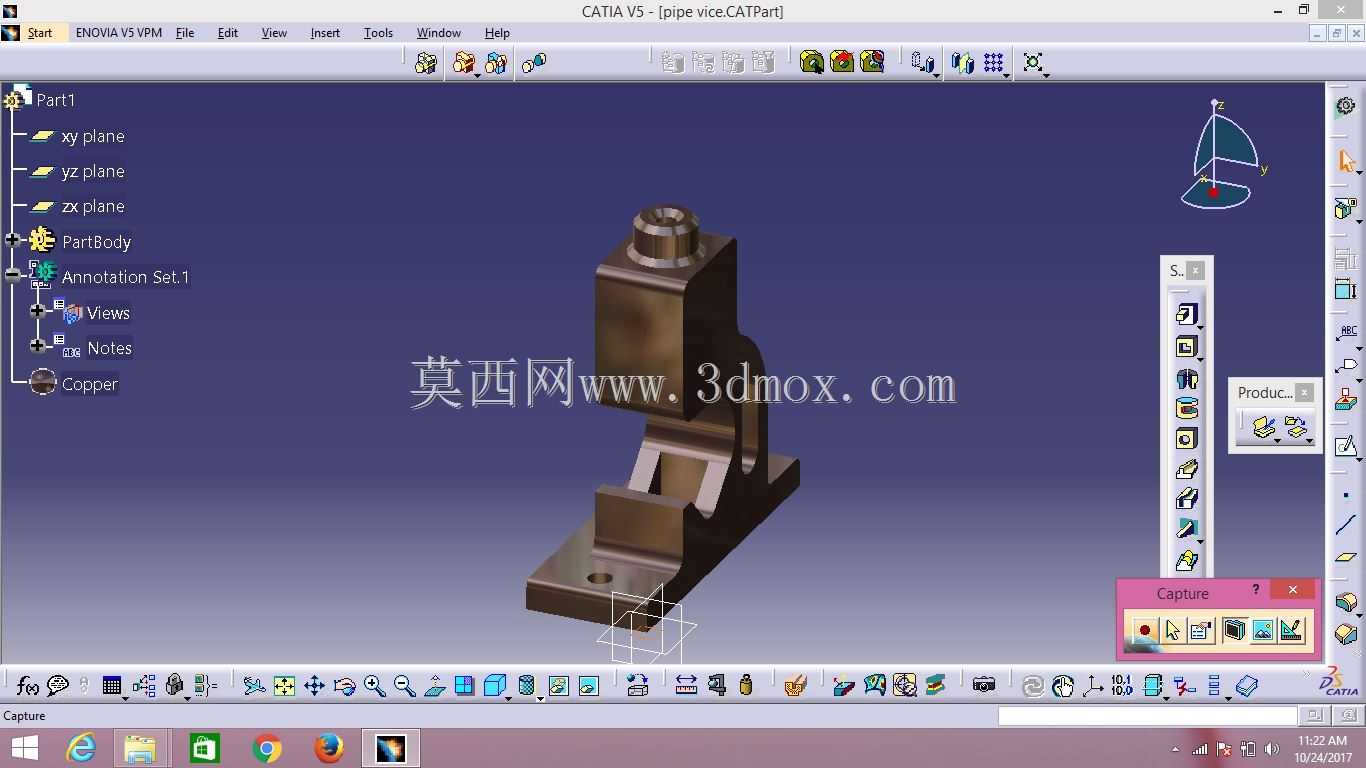

管道夹持用管钳结构三维数模

　　这款管钳结构主要面向管路安装、设备维保场景下的金属管道、硬质塑胶管道夹持固定作业，在现场管线铺设、设备管路拆装、管件二次加工工位中，能够提供稳定的夹持力，避免管件在套丝、切割、对接过程中出现滑移偏转，保障作业精度与操作安全。从结构设计逻辑来看，整体采用一体式铸钢基座搭配活动压块的组合形式，基座底部预留的两个安装孔可直接通过螺栓固定在工作台面或者移动式工装架上，安装孔的中心距经过适配常规工装台的T型槽间距设计，无需额外加工转接板即可完成快速装夹，基座的立臂部分做了加厚处理，在承受大扭矩夹持时不会出现形变翘曲，立臂与活动压块的配合面采用燕尾槽导向结构，相比普通平导轨导向，燕尾结构可承受多方向的受力，长期使用也不会出现压块偏摆、

　　夹持错位的问题。活动压块的夹持面做了V型开口设计，能够适配不同外径的圆形管件，V型面的齿纹采用交错排布的浅齿结构，既可以增大与管件表面的摩擦力，又不会因为齿深过大在管件表面留下过深的压痕，对于表面精度要求较高的不锈钢管路、镀层管路也能友好适配。压块的驱动部分采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力更均匀，在施加较大夹紧力时不会出现滑牙、卡滞的问题，螺纹副的行程经过优化，能够覆盖常规作业中常用管径的夹持范围，无需频繁调整初始位置即可完成装夹。整体结构的外形尺寸经过紧凑化设计，在保证夹持行程与结构强度的前提下，尽可能压缩了整体占用空间，适合在狭小的设备维保工位、流动作业的便携工装上安装使用，

　　基座底部的支撑脚做了加宽处理，即使不通过螺栓完全锁死，在承受常规作业扭矩时也不会出现侧翻。在建模过程中，各配合面的公差预留符合五金工装的常规加工要求，活动部件之间预留了合理的间隙，可直接用于后续的工程图导出、加工工艺编制，也可作为工装夹具设计的参考结构，适配不同场景下的定制化夹持需求。
