带安装支座叉形万向传动连接构件

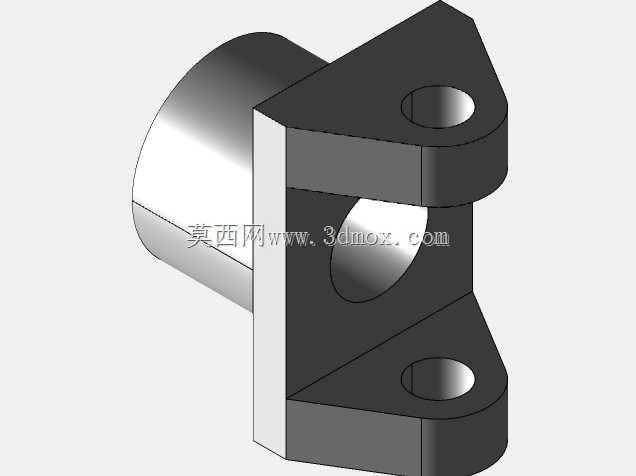

　　这类带一体式安装支座的叉形万向连接构件，主要用于两轴存在轴线夹角偏差的旋转运动传递场景，常见于中小型自动化输送线、轻工机械动力输出端、精密检测设备的传动链路中，可补偿安装过程中产生的同轴度误差，抵消设备运行时机架微变形带来的轴系错位问题，避免刚性连接状态下轴端承受额外弯曲应力，大幅降低轴承、轴颈的异常磨损概率。从结构设计来看，构件采用单叉耳带双侧安装翼的布局，主体圆柱段为轴套配合区域，内孔可根据适配轴径做公差匹配，通常选用H7/k6的过渡配合保证传动无旷量，叉耳部分的同轴销孔用于装配十字轴或连接销，与对侧接头形成可摆动的铰接结构，实现最大可达35°的轴间夹角补偿。安装翼上设置的两个通孔为螺栓固定位，孔位间距、

　　安装面平面度均按照通用安装基准设计，可直接固定在设备墙板或支架立面上，无需额外加工转接支座，减少装配环节的调整工作量。设计过程中优先考虑受力分布合理性，叉耳与圆柱主体的衔接位置做了圆弧过渡处理，避免应力集中导致的交变载荷下断裂问题，安装翼与主体连接的根部增加了加强筋结构，在不显著增加整体重量的前提下提升支座的抗倾覆能力，适配频繁正反转的传动工况。外形尺寸方面，圆柱段外径与轴孔直径保持合理的壁厚比例，满足扭矩传递的强度要求，叉耳的开合尺寸适配标准十字万向节的配套规格，安装翼的外轮廓不超出主体圆柱的径向投影范围过多，可在狭窄的设备内部安装空间内完成布置，不会与周边的管线、其他结构件产生运动干涉。实际选型应用时，需要根据传递的额定扭矩、

　　工作转速、最大轴间偏角匹配对应规格，销孔配合面需做淬火处理提升耐磨性能，安装时保证两侧叉耳的销孔同轴度误差控制在0.02mm以内，避免运转过程中产生卡滞或附加动载荷，日常维护仅需定期在铰接位置加注润滑脂，即可保证长期稳定运行，适配多类需要变角度传递旋转动力的机械结构场景。
