剖分式滑动轴承座装配结构设计

项目分类:轴承座 发布时间:2022-03-28 ID:599384
  • 剖分式滑动轴承座装配结构设计
  • 剖分式滑动轴承座装配结构设计
  • 剖分式滑动轴承座装配结构设计
  • 剖分式滑动轴承座装配结构设计
  • 剖分式滑动轴承座装配结构设计
  • 剖分式滑动轴承座装配结构设计
  • 剖分式滑动轴承座装配结构设计

  做轴系结构设计的时候,这类剖分式轴承座的应用场景其实覆盖了很多中低速重载的传动工况,不管是车间里的输送线辊道支撑,还是小型减速机的输出轴定位,甚至是农用机械的传动轴挂载点,都能看到这类结构的身影。它的核心作用是给旋转轴提供稳定的径向支撑,同时把轴运转产生的径向载荷均匀传递到设备的安装机架上,避免轴系因为受力不均出现挠曲变形,保证传动部件的同轴度精度。

  从结构设计思路来看,这种对开式的结构最大的优势就是安装维护方便,不需要从轴的端部逐一套装,只要把上下座体分开,就能直接把已经装配好轴瓦、密封件的轴段卡入座体的半圆型腔里,再通过连接结构锁紧,对于长轴、多支撑点的轴系来说,能大幅降低装配难度,后期更换轴瓦的时候也不用拆解整个轴系上的齿轮、联轴器等部件,减少设备停机维护的工作量。

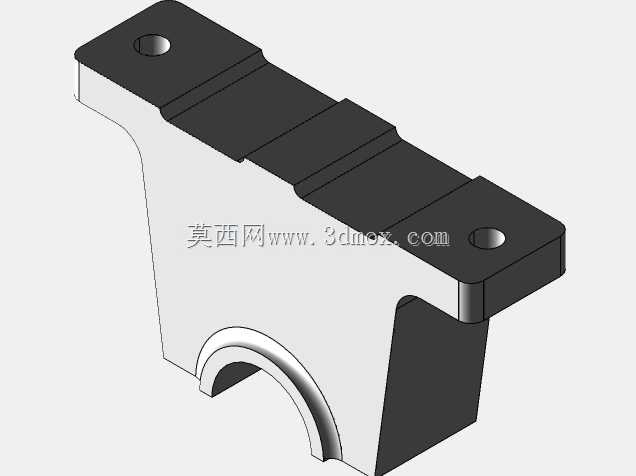

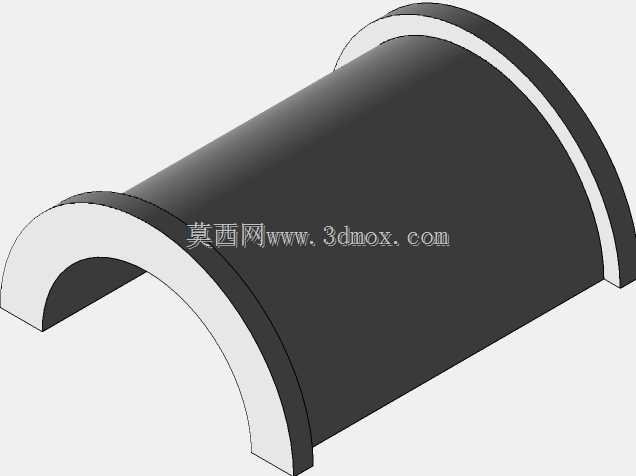

  看这个结构的外形,整体采用了带双侧安装翼的布局,两个安装耳上分别设置了沉头安装孔,安装的时候可以把螺栓头完全埋入沉孔内,不会突出安装面,避免和周边的运动部件产生干涉。座体的主体部分做了等距的加强筋结构,沿着轴的轴向方向排布,在不额外增加整体壁厚的前提下,提升了座体的抗弯刚度,就算承受较大的径向冲击载荷,也不容易出现安装面变形、轴孔错位的问题。下半部分的半圆型腔是和轴瓦配合的核心定位面,加工的时候需要保证半圆面的圆柱度,以及两侧安装面和轴孔轴线的平行度,不然锁紧之后会出现轴瓦抱轴、运转阻力过大的问题。

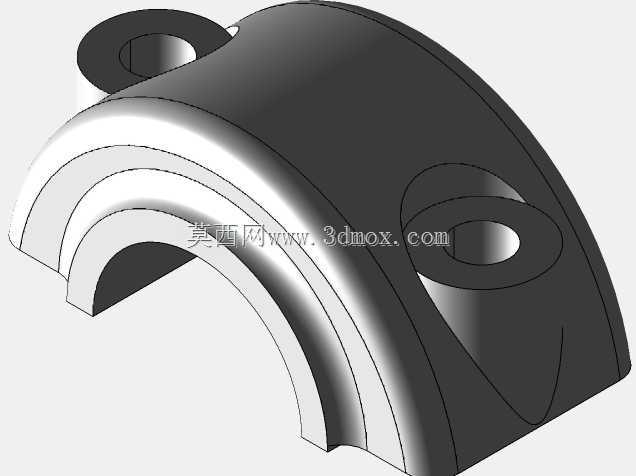

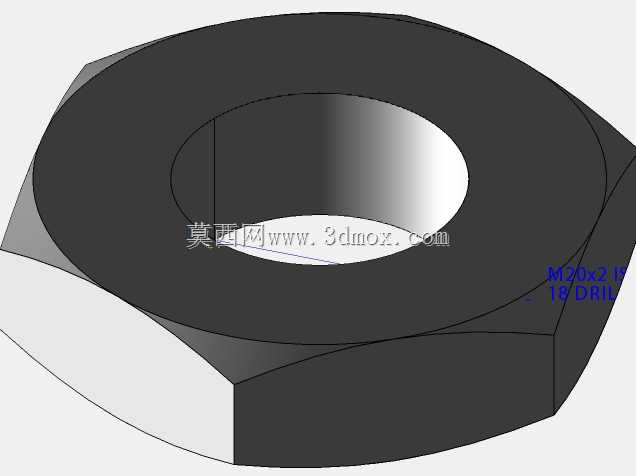

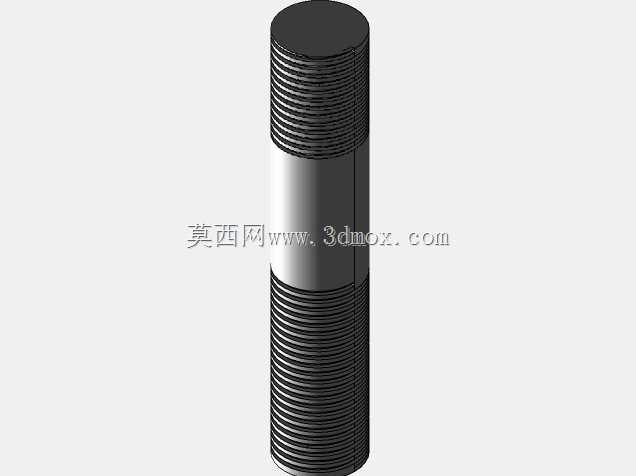

  实际选型安装的时候要注意安装边界的尺寸,两个安装孔的中心距要和机架上的预设安装孔位完全匹配,座体的总高度要保证轴安装之后的中心高和配套传动部件的中心高一致,避免出现轴系附加弯矩。座体的轴向宽度要和选用的轴瓦宽度匹配,不能出现轴瓦在座体内轴向窜动的情况,同时要预留出密封件的安装空间,防止工况中的粉尘、切削液进入摩擦面加速轴瓦磨损。另外上盖和底座的结合面要做贴合度检查,锁紧螺栓的时候要按照对角顺序逐步拧紧,保证结合面完全贴合,避免运转过程中出现上下座错位,导致轴的旋转精度下降。

  这类轴承座的载荷承受方向主要是垂直向下指向安装底座的径向力,所以安装的时候要尽量让载荷方向正对底座的支撑方向,不要让安装翼的连接螺栓承受主要的剪切载荷,才能最大化发挥结构的承载能力,延长整体的使用寿命。
