机加工工件夹持固定虎钳结构

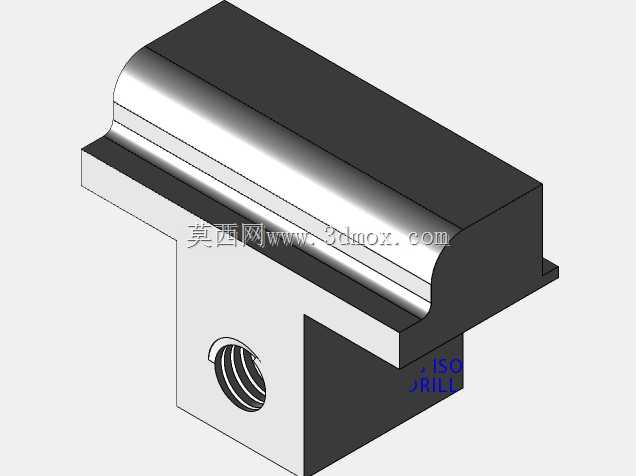

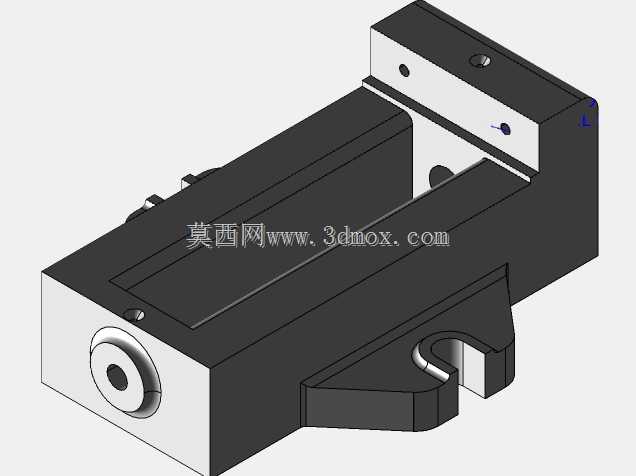

　　在常规金属切削加工场景里，这类夹持部件是铣削、磨削工序中保障工件定位精度的核心工装，常配套安装在立式铣床、平面磨床的工作台T型槽上，替代简易压板实现工件的快速装夹与找正，减少辅助装夹时间。从结构设计逻辑来看，该部件采用分体式钳身布局，固定钳体与活动钳身通过内嵌的滑动导轨副配合，导轨面做了加宽处理，相比普通小型台钳拥有更高的夹持刚性，在承受大进给切削力时不会出现钳身偏移或抬升问题。钳身侧面预留的标准安装孔位，可直接配合机床工作台的定位槽完成快速固定，安装边界适配多数中小型加工设备的工作台尺寸，无需额外制作过渡连接板。活动钳身的驱动端采用内置螺旋副传动结构，进给行程覆盖常规中小型零件的装夹范围，钳口部位做了可更换式设计，

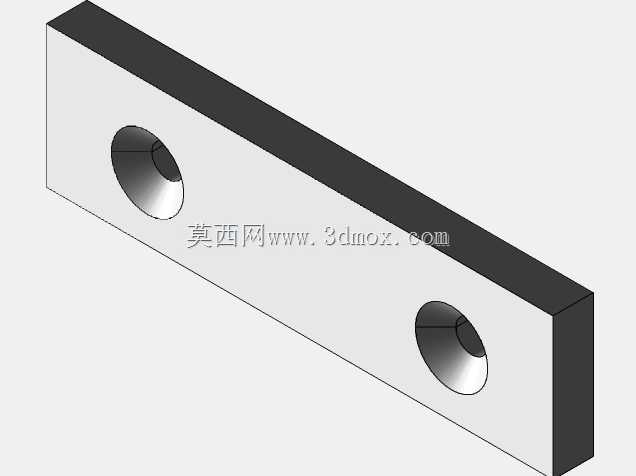

　　后续可根据加工工件的材质更换软钳口、硬钳口或者V型钳口，适配方形、圆形等不同截面工件的夹持需求。设计时特意将钳身的受力承载面做了加厚处理，锁紧机构的受力点与夹持面处于同一水平高度，避免夹持过程中出现工件上翘的问题，保障加工过程中工件的位置度稳定。在实际生产应用中，这类夹持结构除了用于常规机加工工序，也可作为检测工位的工件固定工装，配合三坐标测量仪完成零件形位公差检测时的定位装夹，其滑动导轨的配合间隙经过预紧调整，重复定位精度可满足普通精密加工的公差要求。钳体的外形轮廓做了避空设计，在夹持小型工件时不会干涉刀具的走刀路径，尤其是在进行工件侧面铣削、钻孔加工时，钳身的突出结构不会与刀柄发生碰撞，减少加工过程中的撞刀风险。整体结构没有多余的复杂传动部件，日常维护仅需定期对滑动导轨面加注润滑脂即可，长期使用出现磨损后，可通过调整导轨侧的镶条来补偿配合间隙，延长工装的整体使用寿命。
