起重传动用指关节眼端连接结构

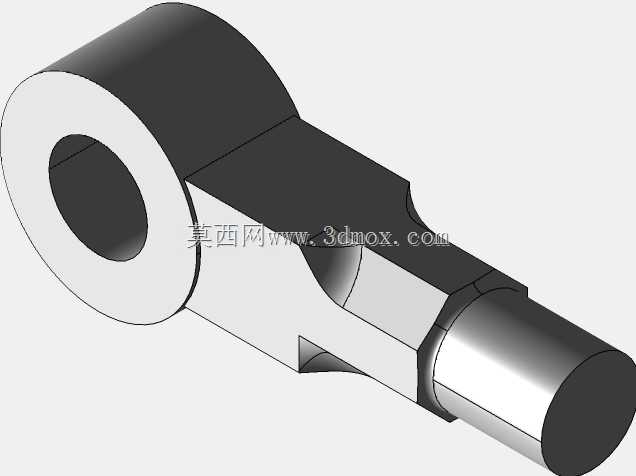

　　在屋顶桁架系杆、桥梁桁架传力路径、起重机变幅机构这类长期承受交变张力载荷的结构体系中，指关节眼端是实现杆件铰接传力、释放附加弯矩的核心连接部件，这类部件的设计合理性直接决定整套杆系结构的疲劳寿命与运行可靠性。从结构功能逻辑来看，该部件一端采用带通孔的环形耳座结构，通孔用于穿装铰接销轴，可实现与配套支座的铰接连接，能够自动适配杆件安装过程中的角度偏差，同时在设备运行过程中释放因结构形变、载荷波动产生的附加弯曲应力，避免张力杆件因承受额外弯矩出现局部应力集中断裂；另一端采用同轴圆柱轴段结构，用于与张力杆件的端部进行装配连接，可根据杆件的连接形式选择螺纹旋接、过盈压装或者焊接固定的装配方式，适配不同规格、不同载荷等级的张力杆件使用需求。

　　从设计思路层面，建模过程中首先要明确铰接端的孔径与销轴的配合公差，通常采用间隙配合保证铰接转动的灵活性，同时耳座的厚度要根据额定张力下的剪切、挤压应力计算结果确定，避免耳座出现拉裂或者销轴挤压变形的问题；中间过渡段采用变截面平滑过渡结构，避免直角台阶带来的应力集中问题，过渡段的截面尺寸要满足额定张力下的抗拉强度要求，同时要预留足够的疲劳安全系数，适配长期交变载荷的使用场景；端部圆柱轴段的同轴度公差需要严格控制，保证与杆件装配后整根杆系的直线度，避免装配后出现附加偏心载荷。从安装边界来看，环形耳座的外径尺寸决定了铰接部位的最小安装空间，设计时需要预留足够的销轴装拆操作空间，避免与周边结构件出现运动干涉；

　　端部轴段的长度需要根据杆件端部的连接深度确定，保证装配后连接强度满足载荷要求，同时轴段与耳座的中心距要匹配整套杆系的安装尺寸链，避免出现装配错位的问题。这类关节接头在实际使用中，铰接孔内壁需要做表面硬化处理，降低销轴转动过程中的磨损速率，过渡段的圆弧过渡位置需要做圆滑打磨处理，减少疲劳裂纹萌生的风险，整体结构在保证传力强度的前提下尽可能缩减冗余重量，降低杆系的整体载荷负担。
