无人机倾斜舵机RDS3115mg结构设计

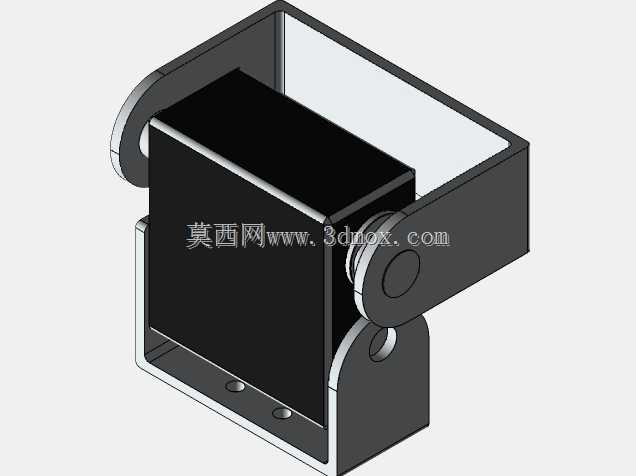

　　这款舵机结构主要面向小型无人机云台倾斜调节场景设计，在多旋翼航拍、植保作业无人机的挂载姿态调整环节，这类大扭矩金属齿轮舵机承担着核心执行功能，可带动摄像头、药箱喷头等挂载件完成俯仰角度的精准调整，抵消飞行过程中的机身姿态波动，保证作业精度。从结构设计来看，整体采用U型安装支架搭配方形舵机主体的布局，支架两侧带同轴安装孔位，输出轴侧预留了舵盘安装的定位平面，可直接适配标准金属舵盘，减少额外加工工序。设计过程中优先考虑了安装边界的兼容性，支架底部预留两个对称的沉头安装孔，可直接通过M3螺丝固定在无人机机身的碳纤板安装位上，两侧支架的间距刚好包裹舵机主体，不会出现额外的侧向突出，整体安装后的外轮廓尺寸控制紧凑，

　　不会占用过多机身内部走线空间，适配轴距300mm到500mm级别的多旋翼无人机安装需求。功能特性上，金属齿轮组的设计可承受飞行过程中的振动冲击，避免塑料齿轮在频繁往复调整中出现扫齿故障，舵机主体的外壳采用高强度工程塑料搭配局部金属嵌件，输出轴位置嵌入金属轴承，降低长时间转动的磨损量，保证角度控制的重复精度。在实际选型适配时，结构工程师可直接调用该三维模型完成虚拟装配，验证舵机转动过程中与周边机身结构、挂载件的干涉情况，尤其是倾斜角度调整到上下极限位置时，舵机外壳、支架与周边线材、结构件的间隙是否满足安全距离要求，无需反复打样测试安装匹配度。设计时还特意将舵机的出线位置设置在主体后侧，刚好对应机身走线槽的方向，

　　装配时线材可直接顺着支架后侧的空隙引入机身内部，不会出现线材被转动结构剐蹭的问题，U型支架的弯折处做了圆角过渡处理，既提升了支架的结构强度，避免飞行振动导致支架连接处出现应力断裂，也不会在安装时划伤操作人员或损坏周边线材。这类舵机除了无人机云台调节场景，也可适配小型机器人关节、航模舵面控制等场景，模型完整还原了安装孔位、输出轴尺寸、支架外形等关键装配特征，可直接导入装配体完成整体布局设计，大幅缩短结构开发阶段的建模周期，帮助工程师快速验证整机的布局合理性，提前排查安装干涉、行程不足等常见设计问题。
