KSTX10舵机电力变压器结构设计

项目分类:变压器/电感器 发布时间:2024-08-22 ID:765949
  • KSTX10舵机电力变压器结构设计

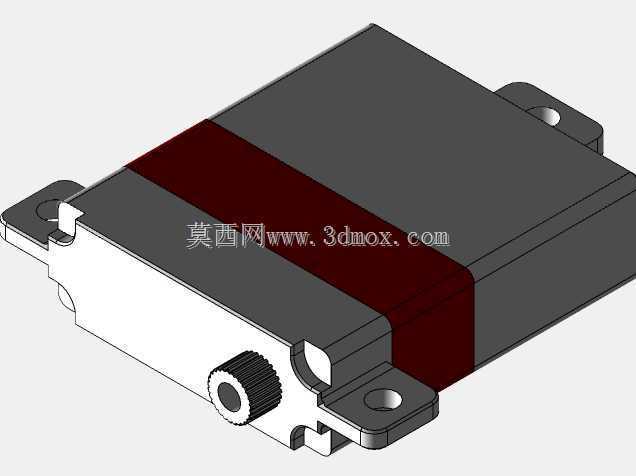

  装机时可以直接通过螺丝穿过耳板锁附在机架预设的安装位上,不需要额外加工转接支架,耳板与主体外壳衔接处做了加厚圆角过渡,避免无人机飞行过程中持续振动导致耳板根部出现应力断裂。前端的齿纹轴孔位直接对接舵机的输出齿轮组,轴孔周边的壳体局部做了凸台加厚,抵消输出轴传递的径向扭力,防止长期带载转动后壳体出现轴孔扩松、定位偏移的问题。中部的深红色包覆层对应的是内部绕组与磁芯的绝缘封装区域,设计时在绕组外侧预留了足够的绝缘爬电距离,即便在8伏工作电压下长期运行,也能避免绕组与外部金属壳体之间出现击穿、漏电风险;包覆层同时起到约束内部磁芯与绕组相对位置的作用,设备在承受起降冲击、舵机高频往复动作的加速度载荷时,内部磁芯不会出现移位、这套三维结构围绕小型舵机配套的电力变换与驱动承载部件展开,外观呈现紧凑的长方体封装形态,主体外壳采用深灰与白色分块布局,中部环绕深红色绝缘包覆层,两端预留带安装孔的固定耳板,前端设置带齿纹的输出轴配合位,整体结构兼顾电气绝缘、机械安装与动力输出的多重需求。在航模、小型无人机、轻型自动化执行机构这类空间极度受限的应用场景里,这类部件既要完成电压变换、为舵机控制回路提供稳定电力供给的电气功能,又要承受舵机往复摆动带来的振动、冲击载荷,结构设计上不能只参照常规静态电力变压器的布局逻辑。从实际装机的边界条件来看,部件整体长宽高控制在微型舵机的标准安装尺寸区间内,两侧伸出的固定耳板开孔位置完全匹配主流航模舵机的安装孔距,

  绕组不会发生松散脱落。外壳的分块设计采用上下扣合的装配思路,白色端盖与深色主壳体的对接处预留了卡扣与密封槽位,装配时可以先将绕制完成的磁芯绕组、接线端子预装在主壳体腔体内,再扣合端盖完成封装,既简化了生产装配的工序,也方便后期出现故障时拆解检修内部元件。壳体表面没有多余的凸起结构,所有棱角都做了小圆弧倒角处理,一方面避免装机过程中锐边割伤操作人员、划破航模的布线外皮,另一方面也减少了部件在无人机狭小设备舱内占用的无效空间,周边布置电调、接收机等其他航电部件时不会出现结构干涉。从选型适配的角度来说,这类集成式舵机电力部件的重量控制是核心指标之一,在8伏额定工作工况下整体重量控制在十余克的量级,不会给小型无人机增加过多的负载负担,

  同时壳体选用的轻质高强度工程塑料材质,在保证结构刚性的前提下进一步压低整体自重,绝缘性能也远优于金属外壳方案。实际三维建模过程中,需要重点核对几个关键配合尺寸:两端安装耳板的孔位同轴度、前端输出轴孔与舵机齿轮轴的配合公差、内部腔体容纳磁芯绕组的预留间隙,任何一处尺寸出现偏差,都会导致装机时出现孔位对不上、齿轮啮合卡顿、内部元件装不进腔体的问题。另外壳体上预留的小型定位凸台,是用来和舵机内部的减速齿轮组支架做定位配合,保证变压器输出的电力端子与舵机控制板的接线位置精准对齐,减少装配时的接线对位工作量。这类部件不同于工业场景下的大型电力变压器,它的使用环境往往伴随剧烈的温度变化、持续的振动冲击,结构设计时没有采用多余的冗余加固结构,

  而是在应力集中的耳板根部、轴孔周边、绕组包覆区域做针对性的强度补强,其余非承载区域尽量减薄壳体壁厚,实现强度与重量的平衡。在小型无人机舵机控制、航模舵机驱动、微型自动化摆台执行机构这类场景中,该结构既可以独立作为电力变换元件为舵机提供适配电压,也可以和舵机减速齿轮组、控制电路板集成在一起,组成完整的一体化伺服执行单元,安装时只需要固定两端耳板、对接输出轴、接好控制线即可完成部署,不需要额外布置复杂的安装固定结构。建模时还需要考虑量产注塑的工艺可行性,壳体所有的壁厚保持均匀过渡,避免出现局部壁厚过大导致注塑成型时产生缩孔、变形,卡扣结构的拔模角度也按照注塑工艺要求做了预留,保证三维结构可以直接对接后续的模具开发环节,不需要做大量的工艺性修改。
