车床十字滑块焊接式车削鞍座结构

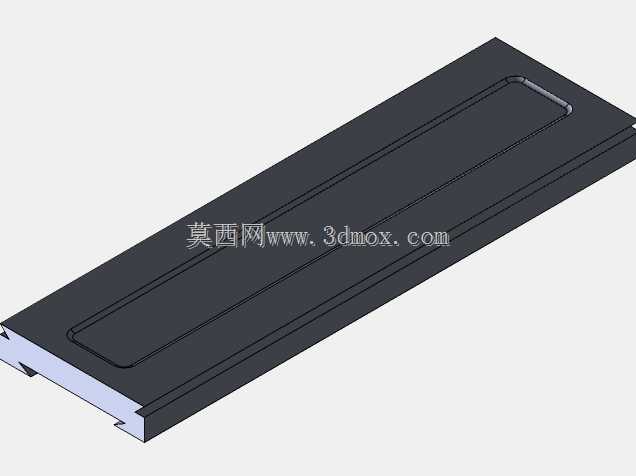

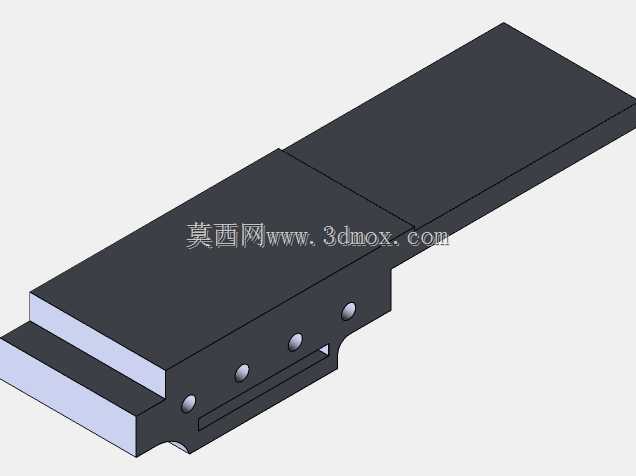

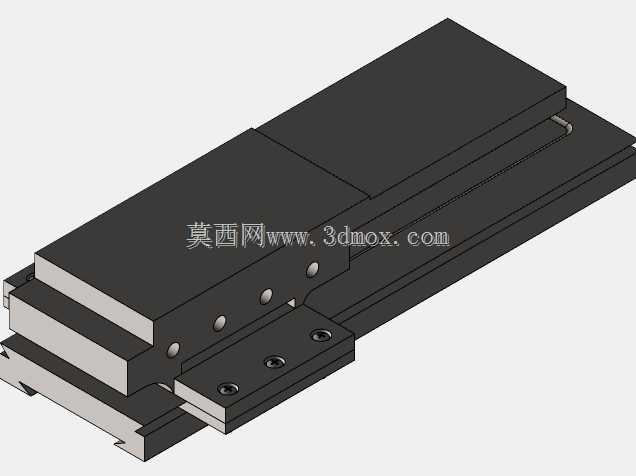

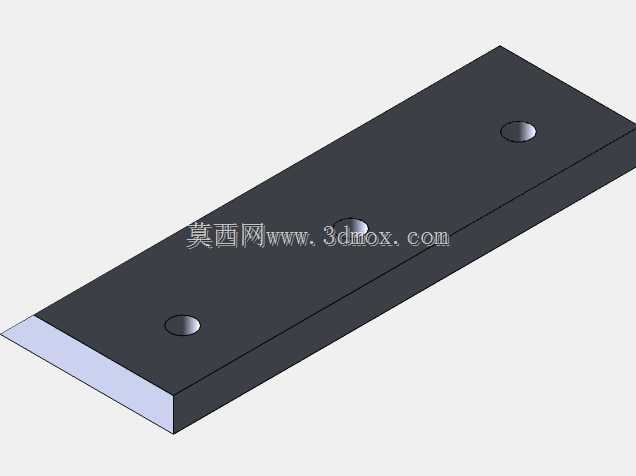

　　该组件是普通卧式车床进给系统的核心导向承载部件，安装于床身导轨与中拖板之间，承担横向进给的滑动导向与切削载荷传递作用，适配中小型普通车床的车削加工工况，可完成外圆、内孔、端面、锥面等常规车削工序的进给导向支撑。组件采用交叉滑动叠层结构，下层鞍座通过与床身V型、平导轨配合的导轨面实现纵向进给导向，上层十字滑块通过燕尾型滑动导轨与鞍座本体配合，实现垂直于床身方向的横向进给运动，两层滑动副均采用刮研贴合面设计，配合间隙可通过侧边的镶条调节机构调整，保证滑动过程无卡滞、无窜动，进给运动平稳。设计阶段优先考虑切削载荷下的结构刚性，鞍座主体采用焊接拼接结构，相比传统铸铁鞍座生产周期更短，焊接后经过时效处理消除内应力，避免长期使用后的结构变形；

　　滑块与鞍座的配合面经过精磨加工，表面粗糙度控制在Ra1.6以内，保证滑动配合的精度保持性。组件上预留的多个沉头安装孔，分别用于固定中拖板、安装横向进给丝杠螺母、固定行程挡块等附属部件，安装孔位的位置公差严格按照车床精度标准设计，保证进给系统的装配同轴度。滑块的行程范围覆盖常规车床的最大横向切削直径需求，安装边界与床身导轨宽度、中拖板安装尺寸完全匹配，可直接替换同规格车床的原有鞍座组件，无需额外修改床身或拖板结构。滑动面之间设计有润滑油槽，可通过外接润滑管路实现自动注油，减少滑动面的磨损，延长部件使用寿命；侧边的锁紧机构可在横向进给到位后锁紧滑块，保证重切削工况下滑块不会发生位移，提升切削过程的稳定性。整个组件的结构紧凑，叠层后的总厚度控制在合理范围内，不会额外增加拖板的总高度，保证车床原有的中心高参数不受影响，适配原有刀架的安装空间。
