车床台面手动操作机构装配结构

　　这套台面操作机构主要服务于小型车床的工位切换与手动锁紧环节，在仪表车床、教学实训车床以及小批量零件加工设备中较为常见。实际加工时，操作者需要频繁调整台面位置、切换装夹姿态或控制辅助定位件进退，若完全依赖螺杆手轮微调，换件与对刀的辅助时间会明显拉长；而这种带扳杆、转轴和挡片的组合结构，能够把直线锁紧、角度限位和台面防护整合在同一安装区域，减少零散支架在床身上的占用。

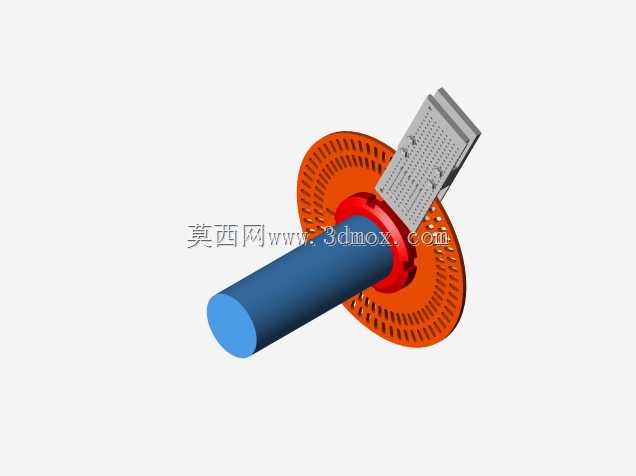

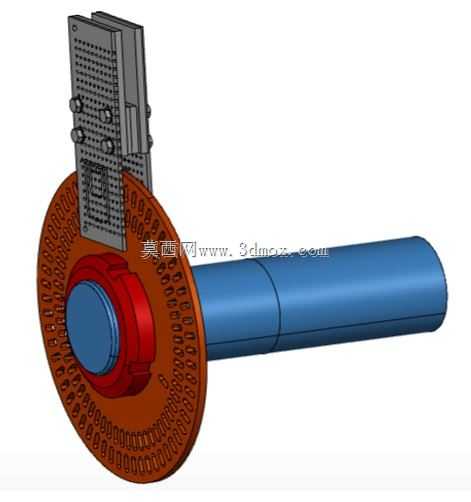

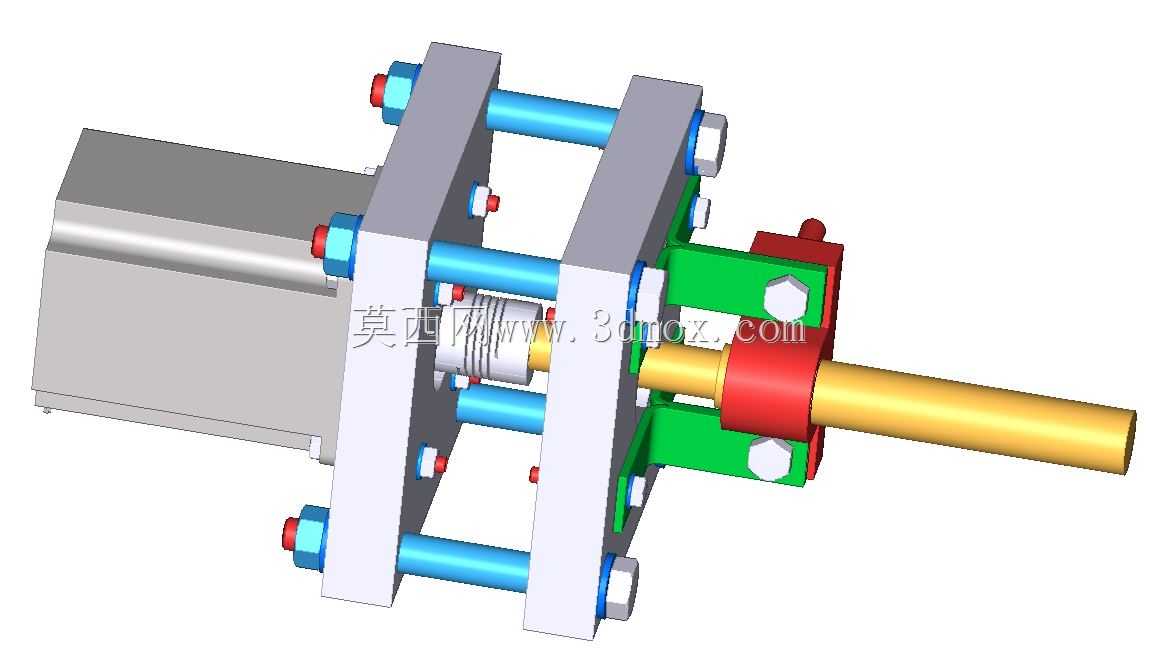

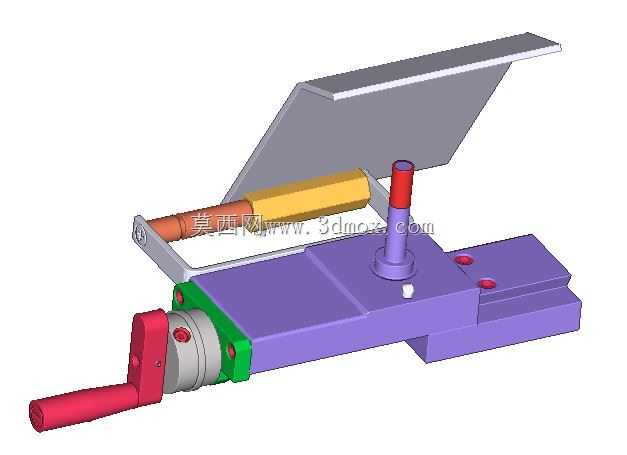

　　从结构组成看，紫色主体承担台面基座功能，下部预留与床身导轨或滑板配合的安装面，侧面伸出的红色手柄通过转轴带动内部锁紧件动作。手柄端部做了加长处理，目的是在相同输入力下获得更大操作力矩，锁紧时不需要借助扳手即可达到足够预紧力；手柄与转轴连接处设置台阶和紧固件，可限制轴向窜动，避免长期扳动后出现松脱。绿色端盖位于转轴伸出位置，既用于遮盖内部轴套、锁紧块等运动部件，也作为轴向定位面控制转轴的装配间隙；端盖上的紧固点均匀分布，拆卸维护时可单独打开，不必整体拆除台面。

　　台面上竖立的短圆柱与红色顶帽组成定位或触发部位，可配合行程开关、定位销或传感器使用，用于反馈台面是否到达指定工位。旁边倾斜布置的灰色挡板并非单纯外罩，它位于切屑飞溅方向，能够阻挡车削过程中带状切屑和冷却液直接冲向操作手柄，同时保持操作者观察刀尖的视线。挡板通过折弯形成刚性边，安装点靠近台面后侧，在保证防护范围的同时不干涉工件回转直径。

　　设计这类机构时，首先要确定手柄的操作行程与锁紧行程之间的对应关系。扳杆转角过小，锁紧块可能无法形成可靠压紧；转角过大，则会浪费操作空间并增加与相邻工装碰撞的风险。建模过程中需要反复校核手柄在松开、锁紧两个极限位置的包络范围，确保其不会碰到卡盘、刀架或尾座。其次要关注台面安装边界：基座底面的平直度、连接孔距以及与滑板配合的凸台尺寸，必须与既有车床的安装接口一致，否则装配后会出现台面偏斜、锁紧受力不均等问题。

　　从尺寸控制角度看，手柄长度、转轴中心高和挡板高度共同决定了人机操作区域。转轴中心过高会使手腕处于不自然角度，过低则容易在扳动时碰到床身表面；挡板高度应覆盖切屑飞出的主要角度，但不能高到遮挡对刀视线。基座上的红色小圆点为紧固或定位点位，建模时需保留足够的壁厚和扳手空间，避免螺钉装配时与内部转轴、锁紧块发生干涉。

　　在功能实现上，该结构强调快速、直观和可维护。操作者通过目视手柄角度即可判断台面是否处于锁紧状态，这比完全隐藏式的锁紧机构更适合实训和小批量生产场景。内部运动副应预留润滑与防尘空间，端盖与基座之间可形成简单防护腔，减少铸铁粉尘和切屑进入转轴部位。若用于自动化改造，台面上的立柱位置还可作为信号触发点，通过加装接近开关反馈手柄状态，进而与主轴启停或进给系统形成安全联锁。

　　整体建模时需要把装配关系放在首位：手柄与转轴的周向固定、转轴与基座的同轴度、端盖与基座的贴合面、挡板与台面的连接位置都应明确表达。各零件外形虽然简洁，但壁厚过渡、凸台高度和紧固件沉孔深度直接影响后续加工与装配。对于设备选型人员而言，这类模型可用于评估手动台面机构的空间占用；对于结构设计人员，则可在此基础上调整锁紧行程、安装孔距和防护范围，使其适配不同规格的小型车床。
