精密钻孔动力头钻轴传动组件结构

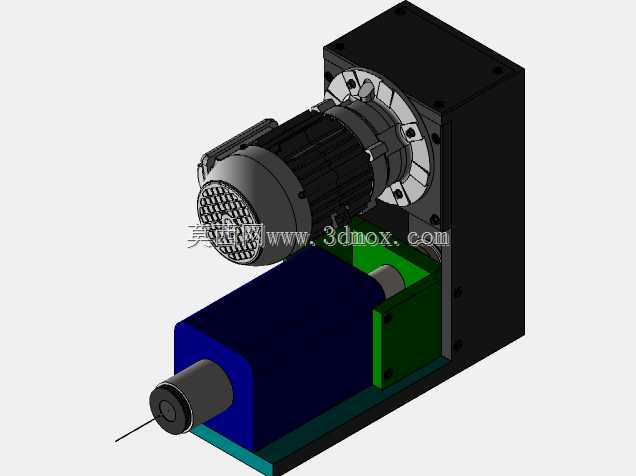

　　这套钻轴组件是钻孔类加工设备的核心执行单元，常见于台式钻床、专用组合钻床、自动化钻孔工位的动力输出端，承担旋转切削动力传递、钻头装夹定位、进给导向的核心功能，在五金零件加工、汽配零件孔位加工、模具精密钻孔工序中都有广泛应用场景。从结构布局来看，组件采用驱动电机与主轴单元直连搭配侧置进给滑台的布局，电机输出端通过法兰连接座与主轴箱体刚性固定，省去了中间皮带传动的冗余结构，既压缩了整体安装占用空间，也减少了传动环节的动力损耗，能保证主轴运转的同轴度，降低高速钻孔时的径向跳动量。主轴单元的外壳做了阶梯式结构设计，前端的装夹端预留了标准钻夹头的安装位，可适配不同柄径的钻头、铰刀等孔加工刀具，内部集成了成对配置的角接触轴承，

　　可同时承受钻孔过程中的径向切削力与轴向进给力，避免长时间加工出现主轴窜动问题，保证孔位的加工精度。侧置的滑台模块承担主轴的进给导向功能，滑台与主轴箱体通过紧固件刚性连接，可搭配外部进给驱动结构实现定程进给，滑台的导轨面做了加宽处理，能抵消钻孔时的偏载力矩，避免进给过程出现卡滞。安装边界方面，组件的后端电机外壳、主轴箱体的连接法兰处都预留了标准安装孔位，既可以直接通过法兰面固定在设备的安装立板上，也可以通过底部的滑台基座固定在设备工作台面上，安装时需要保证主轴轴线与进给方向的平行度，误差控制在0.02mm以内才能保证加工稳定性。设计过程中优先考虑了加工场景的刚性需求，主轴箱体采用一体式铸铁结构，壁厚做了加强处理，

　　可吸收高速切削产生的振动，电机与主轴的连接法兰做了止口定位设计，装配时无需反复调整同轴度，降低了现场装配的调试难度。前端的主轴伸出端做了防尘密封结构，可阻挡钻孔产生的金属切屑、切削液进入主轴轴承腔，延长内部轴承的使用寿命，日常维护时只需定期补充润滑脂即可，无需频繁拆解内部结构。在实际选型适配时，可根据加工孔径的大小、加工材质的硬度匹配对应功率的驱动单元，这套结构的主轴中心高、安装孔距都符合通用钻削动力头的安装尺寸规范，可直接替换同规格的老旧钻轴组件，无需对原有设备的安装结构做额外改造，适配性较强。
