机械零件二维尺寸标注练习工程图

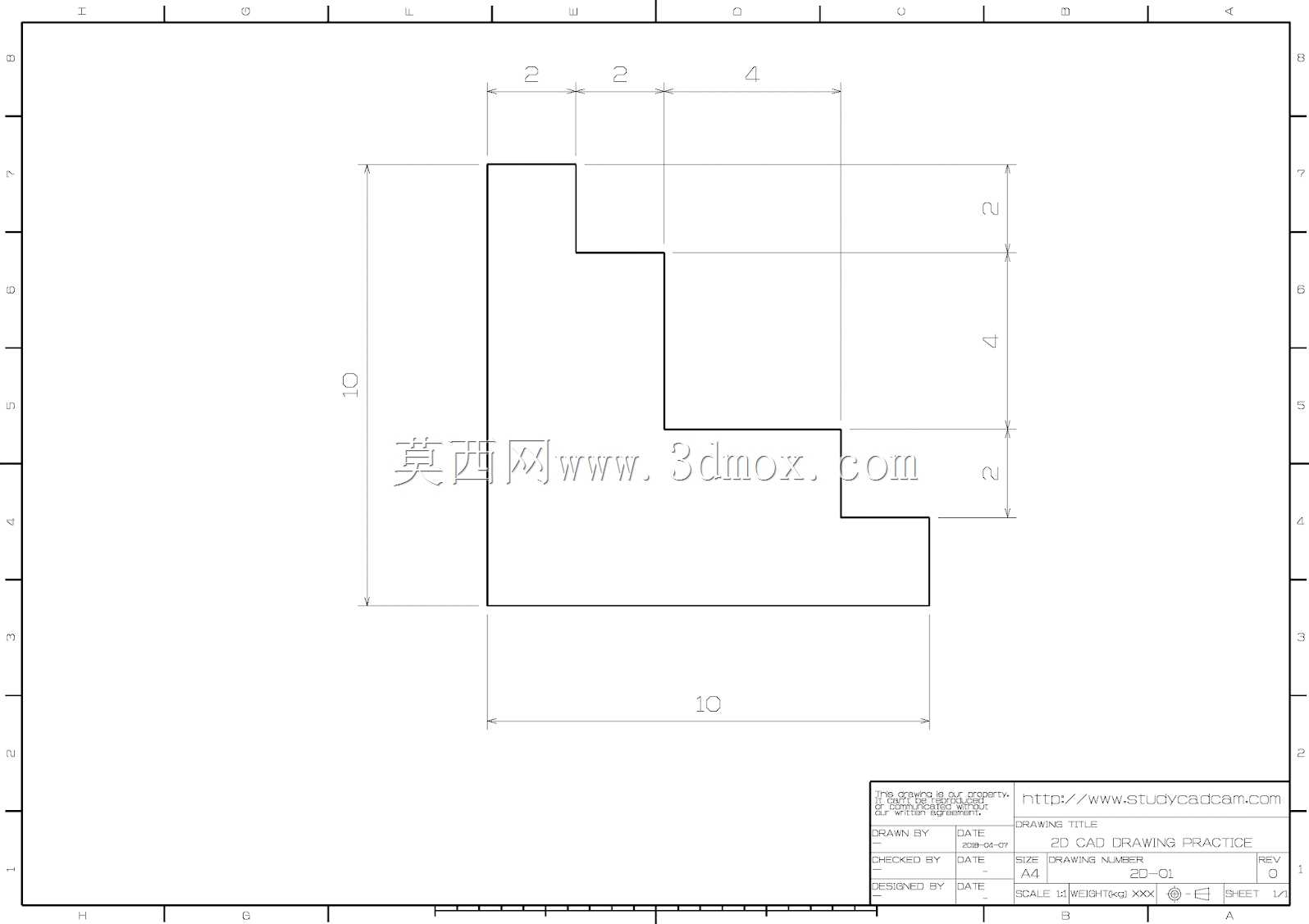

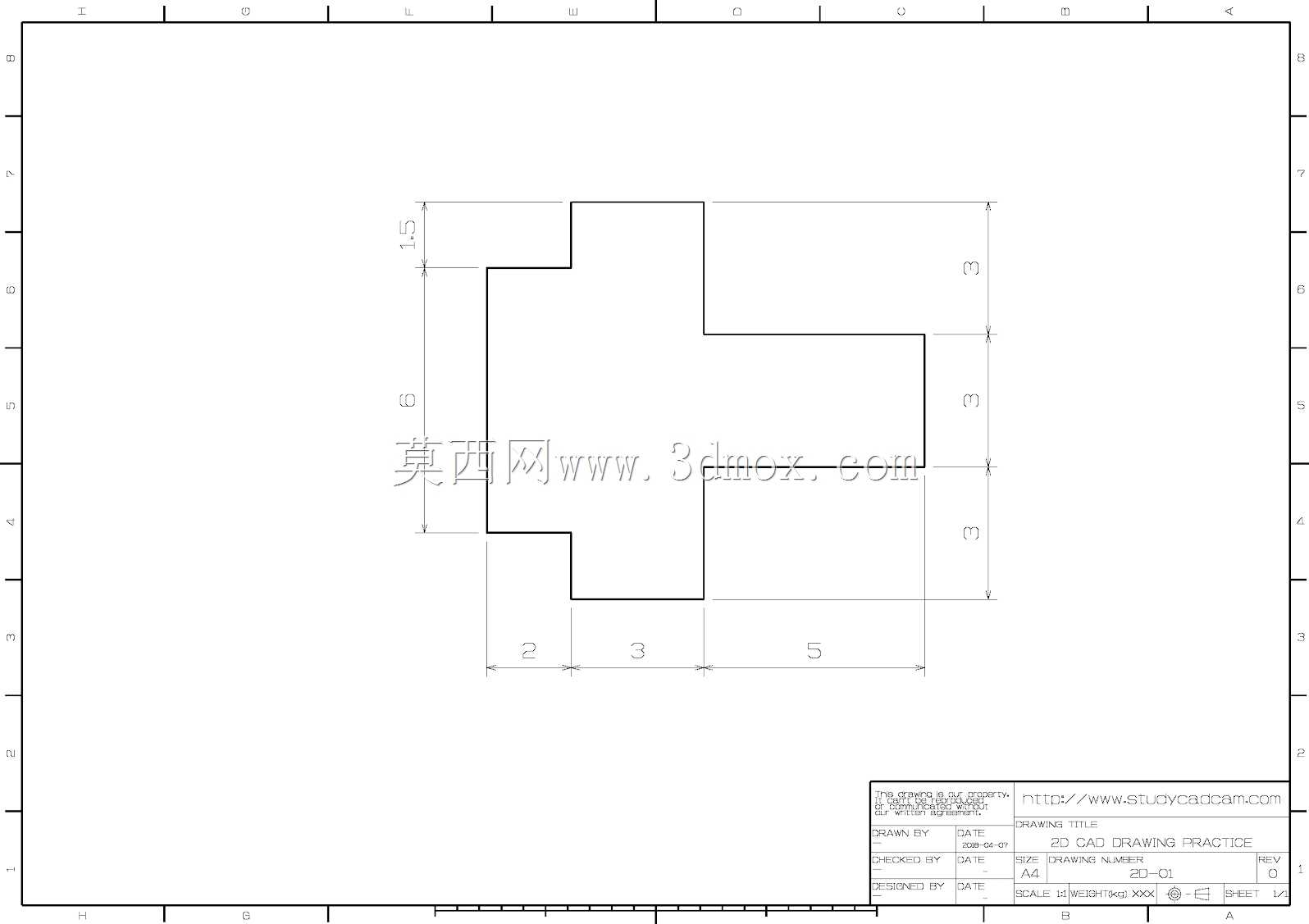

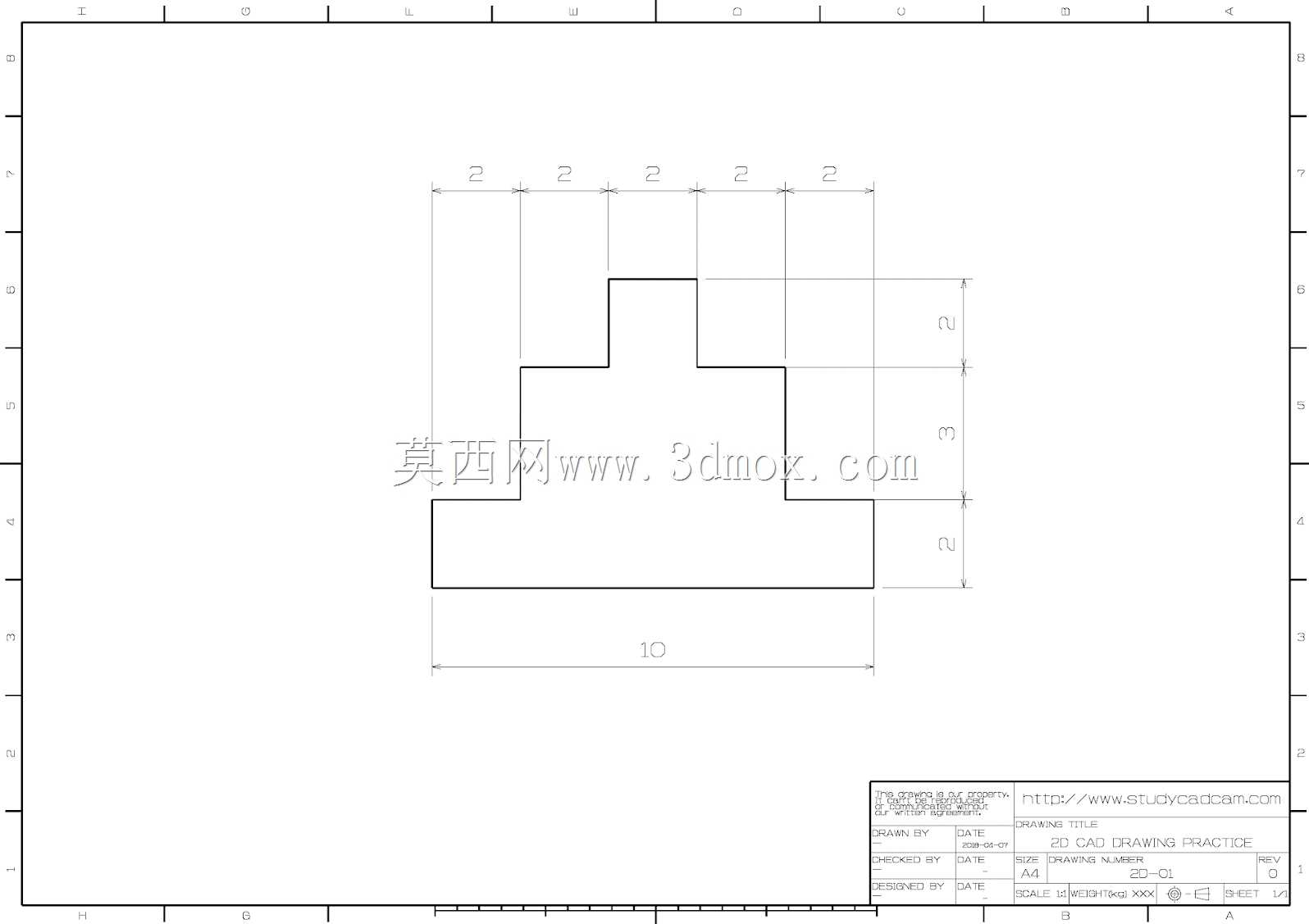

　　这类二维工程练习图是机械设计从业者入门阶段必须反复打磨的训练素材，核心作用是帮助绘图者建立规范的尺寸标注逻辑、形位公差排布意识，以及从三维实体到二维平面投影的转换思维，完全贴合机械加工现场对图纸可读性的实际要求。从图面的尺寸标注来看，该练习件总长度方向尺寸为10单位，高度方向通过分层标注明确各台阶的高度差，所有尺寸均从设计基准出发排布，避免了加工现场容易出现的尺寸链封闭问题，每一处凸台、凹槽的轮廓尺寸都对应实际机加工工序的走刀边界，不管是数控铣削编程前的图纸核对，还是普通铣床加工时的划线参考，这类标注逻辑都能直接复用在实际生产的零件图纸中。在日常的设备改造、非标零件设计工作中，很多刚入行的设计人员容易出现尺寸漏标、基准混乱的问题，

　　导致加工出来的零件无法和现有设备装配匹配，这类练习图的训练核心，就是让绘图者养成从加工、装配视角倒推标注逻辑的习惯，比如图中凸台的位置尺寸，直接对应装配时和相邻零件的配合间隙要求，底部的长条形基座尺寸，对应零件安装时的固定孔位排布边界，不会出现安装时和安装面干涉的问题。从结构设计思路来看，该练习件采用对称式台阶凸台结构，没有复杂的曲面特征，所有轮廓均由直线段构成，对应实际生产中最常见的板类安装座、定位块类零件的结构形式，这类零件广泛应用在各类自动化设备的机架定位、工装夹具的支撑块、传感器安装底座等场景，结构简单但对尺寸精度的要求并不低，凸台的宽度尺寸直接决定了和配合槽的装配松紧度，高度尺寸决定了装配后相邻部件的相对位置精度。

　　在三维建模转工程图的实际工作中，这类练习掌握的标注逻辑可以直接迁移，不管是绘制焊接件的下料图，还是机加工零件的工序图，都能做到尺寸排布清晰，不会让加工人员反复核对尺寸，减少车间读图的时间成本，也能避免因为尺寸标注模糊导致的加工报废问题。图面右下角的标题栏区域，也对应实际工程图的规范要求，预留了材料、比例、件号等信息的填写位置，完全模拟工厂实际使用的图纸模板，训练时就养成规范填写标题栏、按国标排布标注线的习惯，进入工作岗位后能快速适配企业的图纸规范，不需要重新纠正绘图习惯。
