四旋翼日常航拍巡检简易无人机结构设计

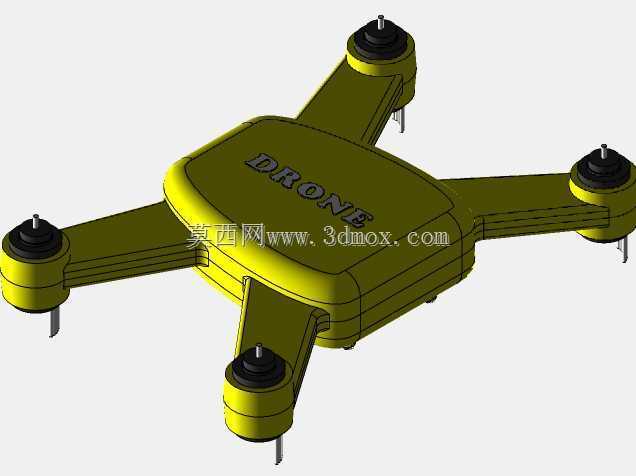

　　这套四旋翼飞行器结构围绕日常低空作业场景展开，机身采用一体化圆角矩形上壳作为承载主体，壳体表面预留标识区域，整体轮廓无尖锐棱角，既降低低空擦碰时的结构应力集中，也能在日常携带、起降搬运过程中减少剐蹭损伤。四个机臂从主机身四角向外呈放射状延伸，臂体与上壳采用连贯过渡造型，没有额外拼接缝隙，这种布局能让飞控板、电池、电调等核心部件集中布置在机身中心区域，使整机重心严格落在四个旋翼围成的几何中心附近，飞行姿态调整时转动惯量分布更均衡，悬停稳定性更易控制。

　　动力端在每个机臂末端设置独立电机安装座，座体采用阶梯凸台结构，下层凸台与机臂末端端面贴合定位，上层圆柱面用于套装电机，顶部预留桨叶压紧轴位，电机座下方伸出细柱状起落支撑脚，四个支撑脚底端处于同一水平基准面，起降时可直接在平整地面、硬质平台上稳定放置，无需额外加装复杂起落架，既压缩了整机竖向高度，也减轻了非必要结构重量。支撑脚的高度经过匹配设计，能够保证下方挂载的小型摄像模块、传感探头在着陆时不接触地面，同时为螺旋桨下洗气流留出通畅流通空间，避免地面效应在近地飞行时引发气流紊乱。

　　实际用途覆盖日常短途航拍、园区管线巡检、农田小范围长势查看、户外场地勘测等轻量化作业，不需要搭载重型专业载荷，因此结构设计优先兼顾易制造、易维护与低成本特性：机臂内部走线路径为中空贯通式，电机供电线、信号线可从臂内直接穿入机身内腔，外部无裸露线束，既降低飞行中勾挂障碍物的风险，也能减少雨水、扬尘对线束接头的侵蚀。机身内腔预留规整安装空间，飞控主板可固定在壳体中心的平面安装区，电池仓靠近重心位置设置，更换电池时无需拆解外围机臂结构，电调模块可就近布置在每个机臂根部，缩短动力供电线路长度，降低线路压降。

　　外形尺寸方面，对角电机轴间距控制在小型消费级飞行器常用范围内，整机对角线长度适配常规双肩包收纳尺寸，机臂无折叠结构，省去折叠铰链的间隙松动问题，长期使用后机臂定位精度不会因铰接磨损出现偏差，旋翼旋转平面与机臂上表面保持足够安全间距，桨叶转动时不会与机身、机臂发生气动干涉。安装边界上，电机安装座的配合尺寸适配通用小型无刷电机的安装孔距，螺旋桨采用标准快拆式压紧结构，桨叶拆卸更换无需专用工具，现场作业发生桨叶擦碰损伤后可快速替换。

　　结构细节上，壳体边缘全部做圆角导圆处理，飞行中若发生轻微碰撞，圆角面可引导碰撞力沿壳体曲面分散传递，避免直角位置出现应力开裂。机臂截面采用渐变厚度设计，靠近机身根部的臂体截面厚度更大，承担主要弯曲载荷，向末端电机座方向逐步收薄，在保证臂体刚性、抑制飞行中臂体振动的前提下，尽可能减少末端重量，降低动力系统的负载消耗。整机气动布局为正X型四旋翼结构，相邻电机转向相反，抵消自旋扭矩，飞控调参时姿态解算逻辑成熟，结构件的对称度控制简单，三维建模过程中仅需完成单侧机臂与电机座的特征绘制，通过圆周阵列即可快速生成其余三组动力单元，后续修改臂长、电机座尺寸时，关联特征可同步更新，大幅缩短结构迭代周期。机身底部预留通用载荷安装孔位，可根据作业需求加装小型摄像云台、气体检测传感器、喊话器等轻量化外设，安装孔位采用标准间距，适配常见小型机载配件的安装规格，不需要对机身主体进行二次打孔改造，日常切换作业任务时拆装效率较高。
