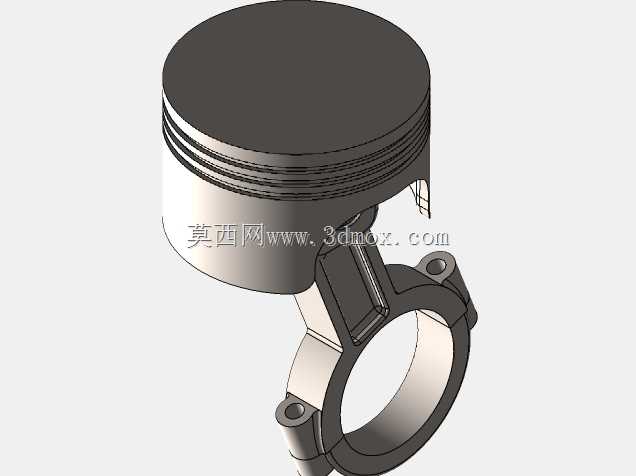

内燃机活塞连杆组合结构设计

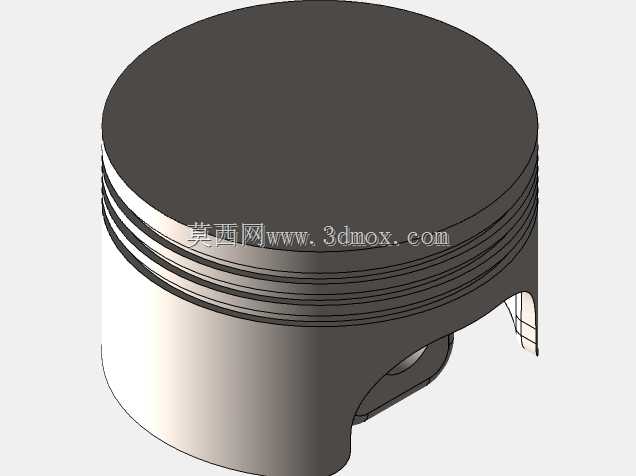

　　这套活塞连杆组合结构，是往复式内燃机动力转换单元的核心组成部分，日常在小排量通用汽油机、摩托车发动机、小型通用动力机组里都能见到这类结构的应用，它承担着将燃烧室燃气爆发压力转化为曲轴旋转扭矩的关键作用，整个组件的运行状态直接决定了动力输出的平顺性、燃油经济性以及整机的可靠运行寿命。从结构设计逻辑来看，活塞头部设置了多道环槽，分别适配气环与油环的安装，气环负责密封燃烧室高压燃气，避免做功行程的燃气下窜至曲轴箱，油环则负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞顶部的平顶结构适配多数平顶燃烧室的设计需求，在保证压缩比符合设计要求的前提下，尽可能减少燃烧室的面容比，降低热量传递损失与爆震倾向。

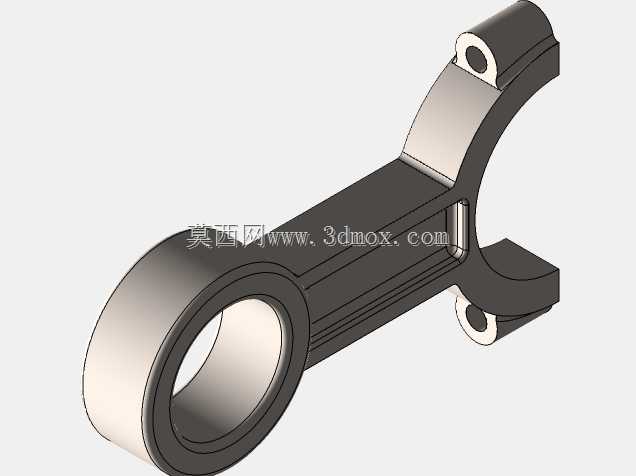

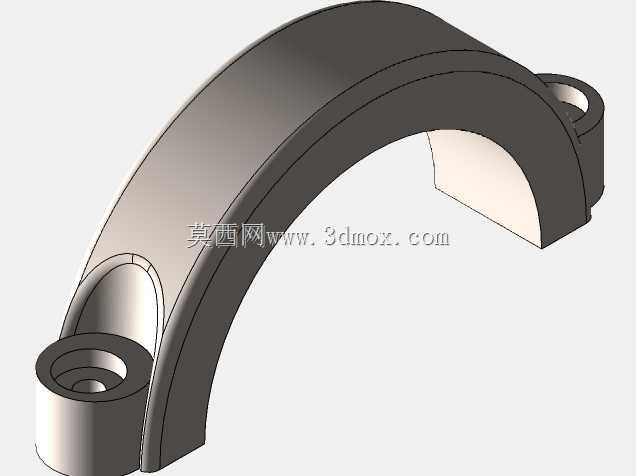

　　活塞销采用全浮式设计思路，销座位置预留了合适的配合间隙，工作状态下活塞销可在销座与连杆小头衬套之间缓慢转动，让销的圆周表面均匀承受载荷，大幅降低局部磨损速率，销的两端通过卡簧实现轴向限位，避免工作过程中销窜出刮伤气缸内壁。连杆部分采用工字形截面结构，在保证足够的抗弯、抗扭强度的前提下，尽可能降低往复运动的质量，减少曲轴高速旋转时的惯性力载荷，连杆大头采用剖分式结构，通过连杆螺栓实现与曲轴曲柄销的紧固连接，剖分面的定位精度直接决定了连杆大头孔的圆度，装配后需保证孔的圆柱度公差符合设计要求，避免运行过程中出现抱轴、烧瓦的故障。在安装边界上，活塞的外径尺寸需与对应缸径的气缸套保持合理的配合间隙，间隙过大会导致敲缸、密封不良，

　　间隙过小则会在热机状态下出现活塞胀缸拉缸的问题；活塞环的开口间隙、侧隙、背隙都需要按照装配工艺要求调整，保证热态下环的膨胀不会造成卡滞，同时又能满足密封要求。连杆的大小头孔中心距尺寸直接影响发动机的压缩比与活塞行程，加工与装配过程中需严格控制该尺寸的公差范围，同时要保证大小头孔的平行度要求，避免活塞在缸筒内出现偏磨。整个组件做往复运动时，需要提前对活塞与连杆组件进行重量分组，同一台发动机内的各缸活塞连杆组重量差需控制在极小的范围内，降低曲轴运转时的不平衡振动，这类结构的建模过程需要充分考虑各零件之间的运动干涉问题，比如活塞运行到上止点时，连杆与活塞销座、曲轴平衡块之间的安全间隙，活塞下行到下止点时，活塞裙部与曲轴曲柄之间的避让空间，都需要在装配验证阶段逐一核对，避免实际装机运行时出现运动碰撞。
