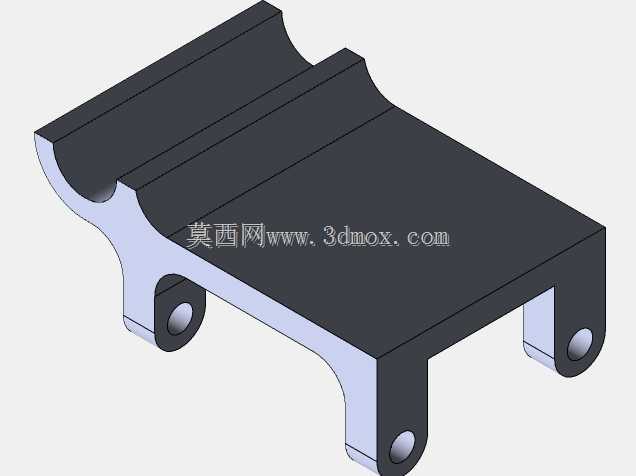

带铰接安装座的弧形支撑连接构件

　　这类带弧形支撑面与铰接安装孔的连接构件，常出现在需要实现小角度摆动、同时承载面状载荷的设备工位中，比如轻工输送线的侧边挡料架铰接支撑、小型检测设备的探头摆臂固定座、工装夹具的可调压块连接座等场景，核心作用是在两个相对运动的部件之间提供稳定的承载支撑，同时预留铰接转动的自由度，避免刚性连接带来的应力集中问题。从结构设计逻辑来看，顶部的弧形面并非随意做的曲面造型，而是为了匹配圆柱状配套件的外轮廓，比如配套的圆辊、铰接轴套或者管状杆件，安装时弧形面可以和配套件的外圆面形成更大的接触面积，相比平面接触能降低单位面积的压应力，减少长期承载后的接触面变形，同时弧形面的两侧设置的凸起挡边，可以限制配套件沿轴向的窜动，不需要额外加装轴向定位挡圈，

　　减少装配零件数量。构件下方的三个带通孔的支耳是核心安装受力部位，每个支耳的孔位都做了同轴度公差约束，装配时穿入铰接销轴即可实现构件的摆动连接，支耳的厚度根据承载载荷做了差异化设计，靠近弧形承载面的两个支耳厚度更大，承担主要的竖向载荷，侧边的支耳厚度稍薄，主要承担摆动过程中的侧向限位力，避免构件摆动时出现侧倾。设计这类构件时，首先要确定顶部弧形面的曲率半径，必须和配套接触的圆柱件半径保持一致，间隙控制在0.1mm到0.2mm之间，既保证装配时能顺利贴合，又不会因为间隙过大导致接触应力集中；其次要确定三个支耳的孔位中心距，这个尺寸直接决定了构件的摆动行程范围，孔位的中心高需要匹配安装基座的台面高度，

　　保证安装后弧形支撑面的高度和配套部件的中心高对齐，避免出现别卡问题。支耳上的安装孔需要做倒角处理，方便销轴穿入，同时孔的内壁粗糙度要控制在Ra1.6以下，减少销轴转动时的磨损，延长构件的使用寿命。构件的主体平板部分做了等厚度设计，厚度根据额定承载的载荷计算确定，平板和支耳、弧形支撑面的连接位置都做了圆角过渡，避免直角位置出现应力集中，在承受冲击载荷时不会从连接根部断裂。实际装配时，这类构件通常会在铰接孔内加装铜套或者自润滑轴承，不需要频繁加注润滑油就能保证摆动的顺畅性，顶部的弧形面如果是和金属件接触，还可以根据使用场景粘贴耐磨橡胶垫，既可以增大摩擦力避免配套件打滑，又能缓冲工作过程中的振动，减少噪音传递。
