带挂钩式直爬梯结构三维设计

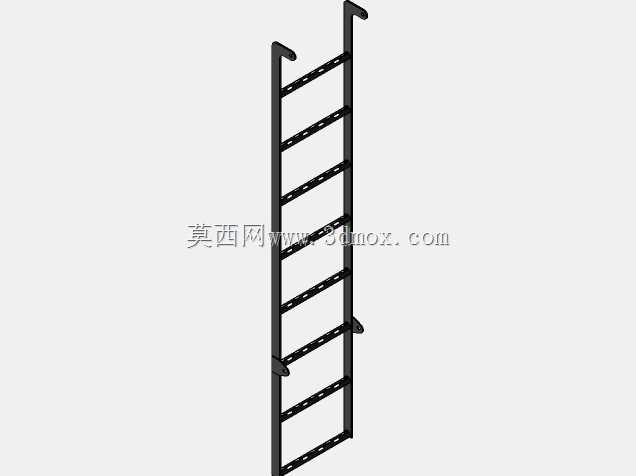

　　这款直爬梯的设计，主要面向工业场景中固定设备的高位检修、罐体周边登高作业、仓储货架高位取放货这类需要临时或长期固定的登高需求，区别于可移动的人字梯，它的上端带弯钩结构，可直接挂接在设备平台边缘、罐体顶部圈梁、货架横梁等位置，下端设置有带安装孔的固定支脚，可通过膨胀螺栓或者焊接方式与地面、设备侧壁做固定，避免使用过程中出现滑移、倾翻的风险。从结构设计来看，梯身采用两侧平行的竖梁作为主承力构件，踏棍采用等间距排布的冲孔式踏板，相比圆钢踏棍，冲孔踏板的踩踏接触面积更大，表面带防滑凸起纹路，即便作业人员鞋底沾有油污、水渍，也能保证足够的摩擦力，减少打滑坠落的风险。设计过程中首先确定了踏棍的间距，按照人体工程学的登高步距，

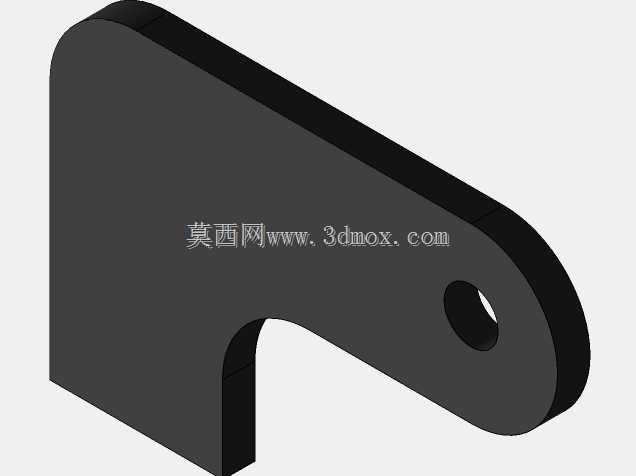

　　踏棍中心间距控制在300mm，既不会因为步距过大导致登高费力，也不会因为间距过小出现踏空磕碰的问题；梯身宽度设置为400mm，满足单人携带小型工具登高的通行需求，同时不会占用过多的设备周边安装空间。上端的挂钩做了向下的弯折收口，挂接后挂钩与挂接梁的接触长度达到120mm，即便受到横向的外力冲击，也不会出现脱钩的情况，挂钩内侧还预留了加装橡胶防滑垫的安装位，可根据实际使用场景加装，减少金属接触的异响同时增大摩擦系数。下端的固定支脚向外延伸出50mm的安装面，每个支脚设置两个φ12的安装孔，适配常规的M10膨胀螺栓安装，支脚与竖梁的连接位置做了三角形加强筋设计，可承受不小于100kg的集中载荷，满足单人作业加随身工具的承重要求。

　　整体结构没有多余的装饰构件，所有型材均采用常用的等边角钢与扁钢下料焊接成型，加工工艺简单，不需要复杂的冲压模具，一般的五金加工厂都可完成制作，焊接完成后整体做喷塑防锈处理，可适应室内干燥环境或者室外有防雨遮挡的半露天场景使用。设计时还考虑了安装边界的适配性，上端挂钩的开口尺寸设置为80mm，可适配厚度不超过70mm的挂接梁，不管是设备的槽钢平台边、还是罐体的角钢圈梁、或是货架的矩形横梁，都能稳定挂接，不需要额外做适配改造；梯身整体长度可根据实际登高高度做模块化调整，在保持踏棍间距不变的前提下，可通过增减竖梁与踏棍的数量，适配1.5米到4米不等的登高高度，不需要重新设计整体结构，大幅降低了不同场景下的改造成本。在实际使用中，

　　这类爬梯通常会被固定安装在反应釜侧边、大型设备的检修平台旁、高架仓库的货架端部，相比可移动梯具，它的固定安装方式不需要每次使用时搬运就位，也不会因为地面不平整出现放置不稳的问题，长期使用的维护成本极低，只需要定期检查焊接位置是否开裂、固定螺栓是否松动即可，不需要复杂的日常维保。
