带安装底座的轴孔支撑座结构设计

项目分类:通用机械零部件 发布时间:2022-03-28 ID:599500
  • 带安装底座的轴孔支撑座结构设计

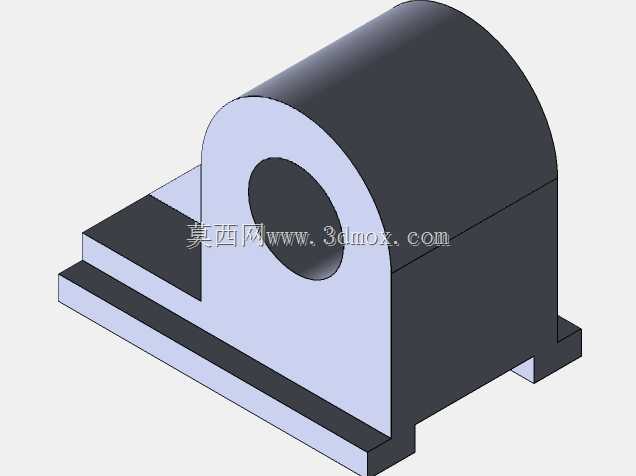

  这类带双层安装底座的半圆弧轴孔支撑件,常应用在中小型传动设备的转轴支撑工位,也可作为轻型输送线、小型工装夹具的旋转副定位基座使用,实际工况中主要承担径向载荷传递,同时为穿装在中心孔内的转轴提供稳定的回转支撑边界,避免转轴运行过程中出现径向窜动。从结构设计逻辑来看,底部的双层阶梯式安装底座是整个零件的安装基准,下层底座两侧预留的卡槽结构,可直接卡入设备机架的对应安装导轨,无需额外加工沉头孔即可实现快速定位,上层底座与半圆弧支撑主体做一体化衔接,过渡位置采用直角加小圆弧的处理方式,既避免应力集中导致的受力断裂,也能减少机加工过程中的走刀次数,降低加工成本。中心的通孔为核心功能面,孔壁的粗糙度要求需控制在Ra1.6以内,

  保证与转轴或者配套轴套的配合精度,半圆弧的外轮廓设计并非单纯为了减重,而是在满足支撑强度的前提下,减少零件整体的材料占用,同时避免与周边安装的其他传动部件产生运动干涉。安装边界方面,底部安装面的平面度公差需控制在0.05mm以内,保证安装后支撑座不会出现倾斜,中心孔的轴线与底部安装面的平行度公差需控制在0.02mm/100mm范围内,避免转轴安装后出现别劲、运转卡滞的问题。零件的壁厚设计遵循等强度原则,支撑主体的壁厚与底座厚度保持一致,避免铸造或者3D打印过程中出现缩孔、变形等缺陷,两侧的竖直立面可作为加工时的装夹基准面,一次装夹即可完成中心孔、底面的加工,有效提升加工效率。实际选型应用时,可根据穿装轴的直径调整中心孔尺寸,同时对应调整底座的安装孔距,适配不同规格的机架安装需求,这类支撑结构相比标准轴承座成本更低,适合载荷不大、转速不高的传动场景使用,在小型自动化设备、教学实训装置中应用十分广泛。
