多通孔球形连接结构件三维设计

　　这款多通孔球形结构件，常作为传感检测装置的配套连接载体使用，在多维度姿态传感、空间角度检测类设备中承担核心安装基座的作用。从实际应用场景来看，这类球形构件多用于需要多方向管路走线、多方位检测探头布设的传感单元中，比如工业设备的空间位姿检测模块、多通道流体参数传感组件，都需要这类球面结构来实现无死角的安装角度调整，避免传统方形基座存在的安装干涉、角度受限问题。

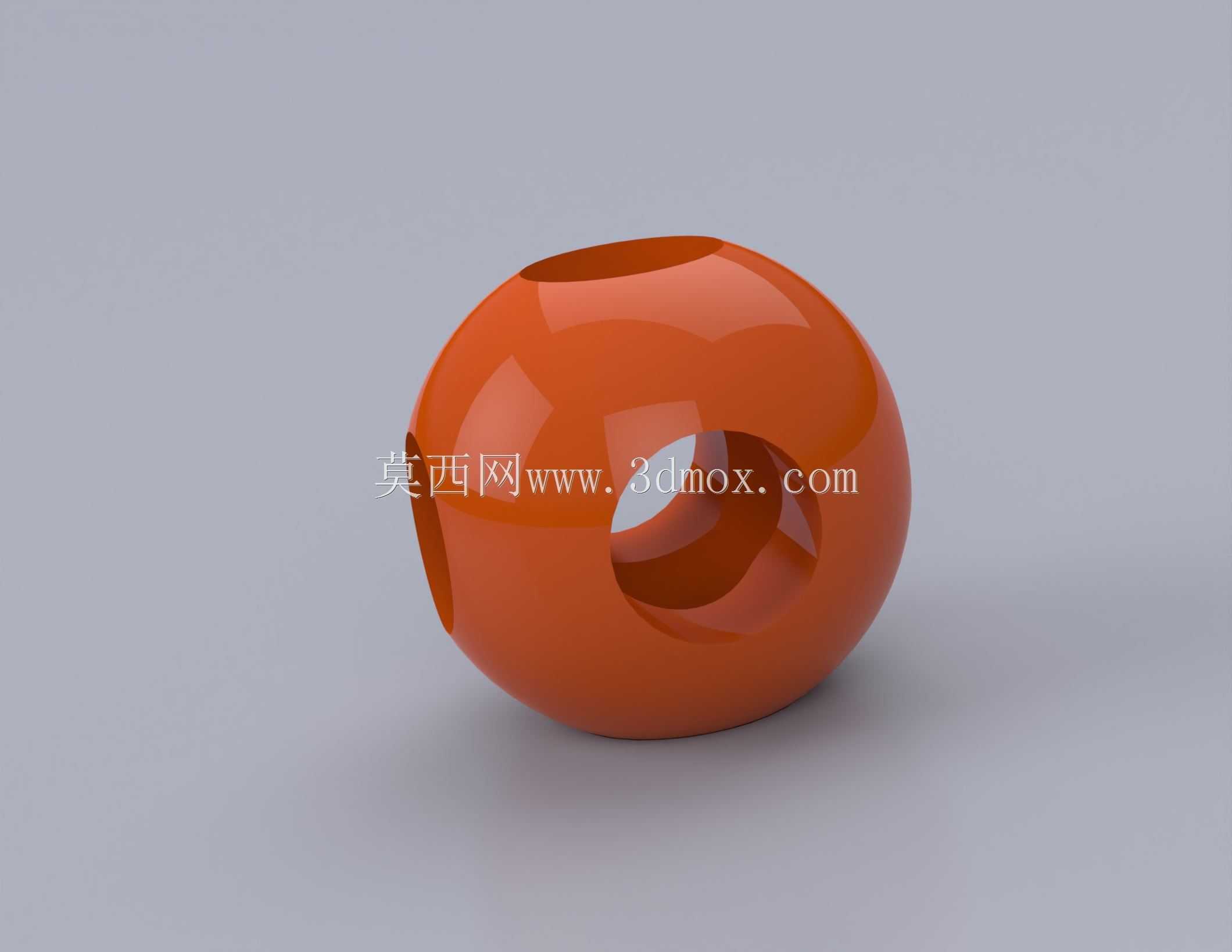

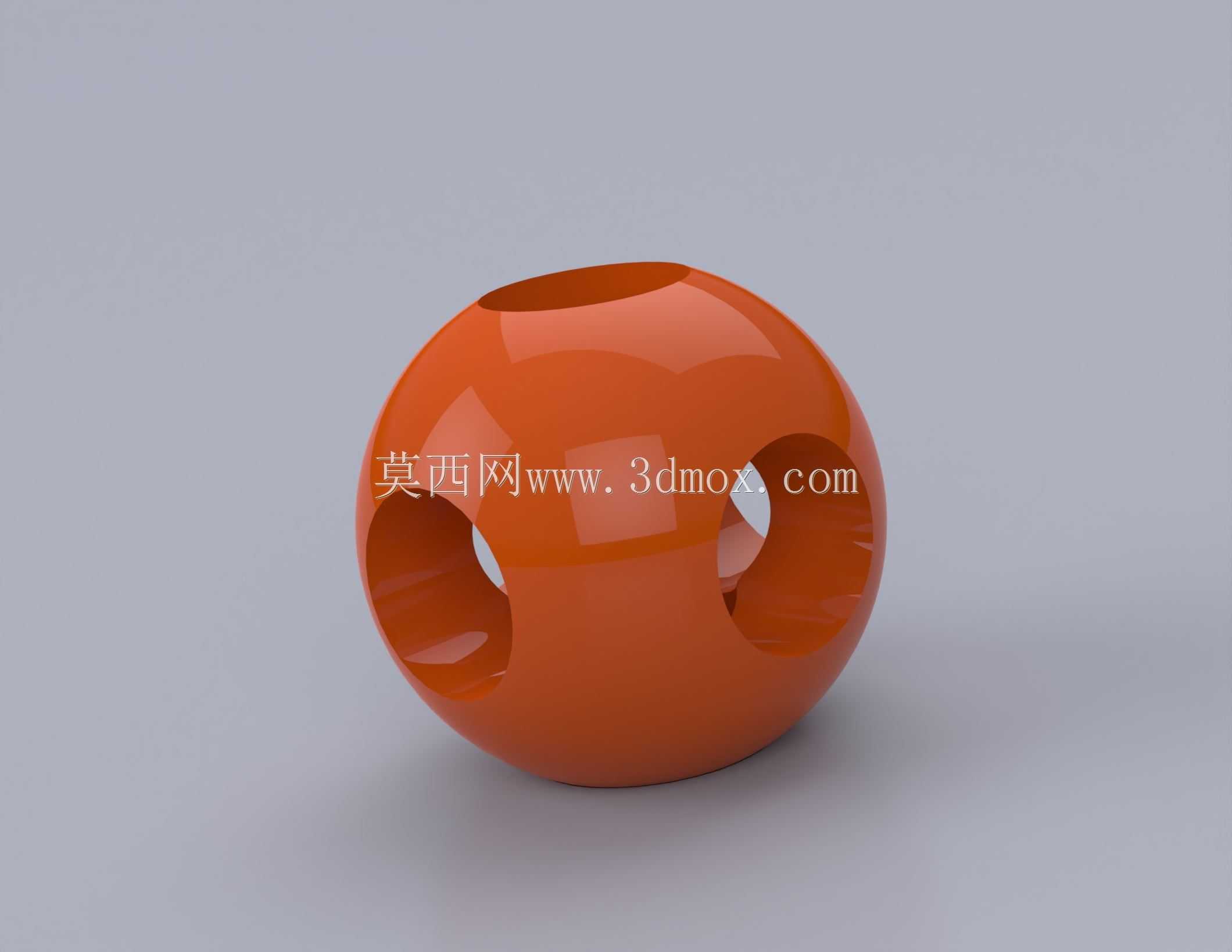

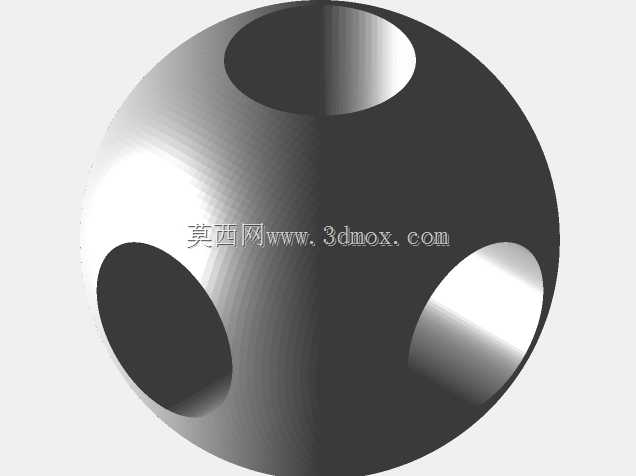

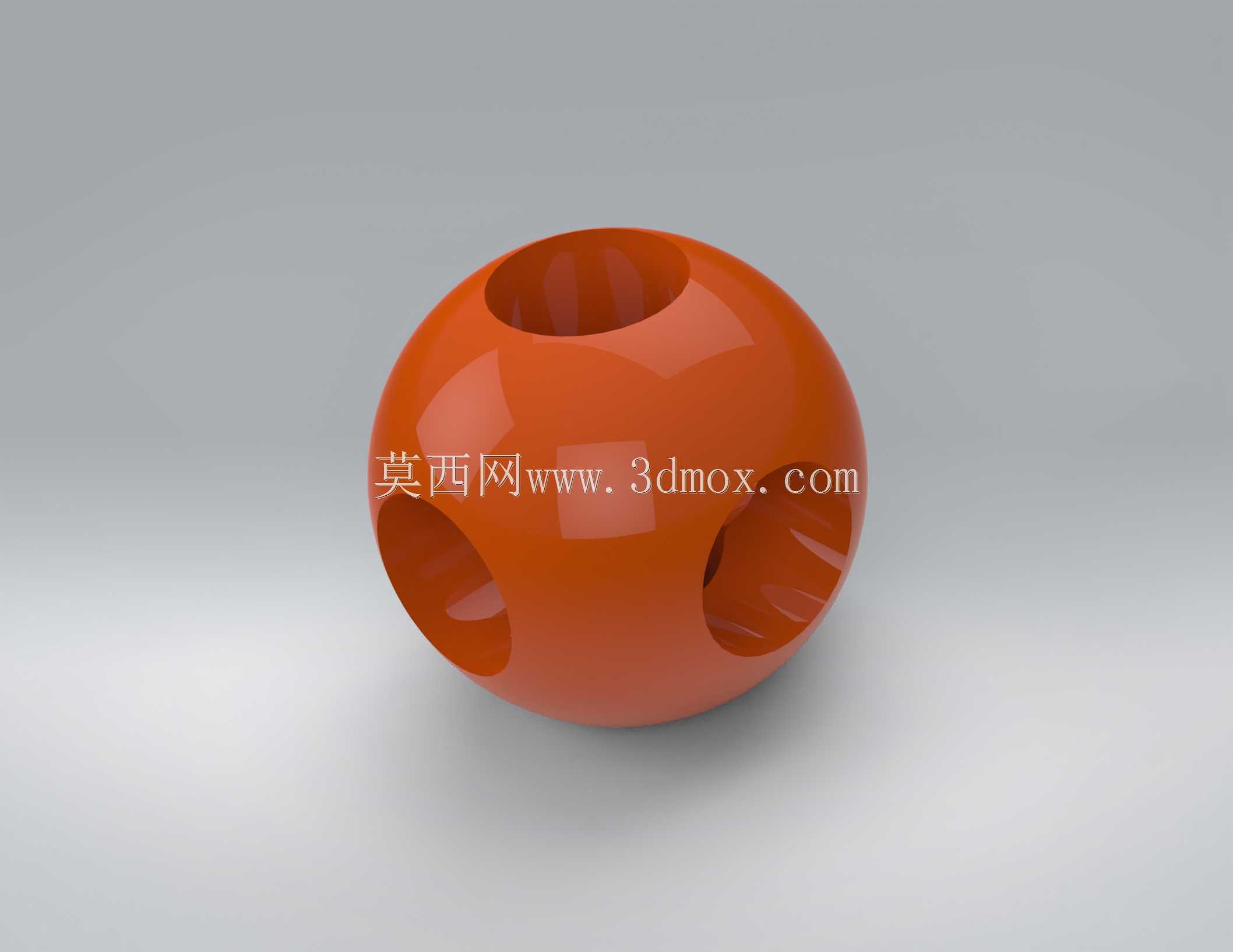

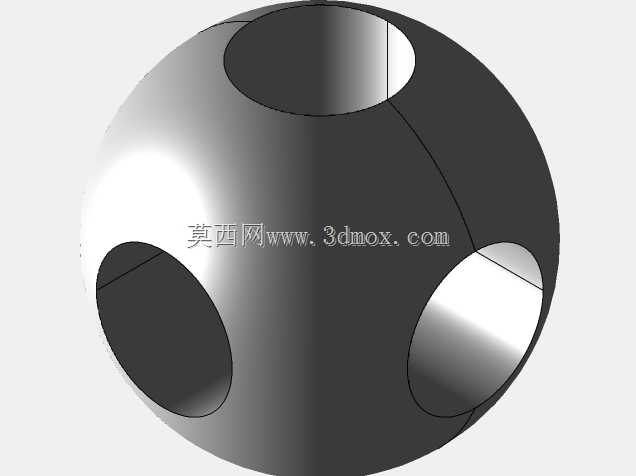

　　设计层面上，整体采用正球体作为基础构型，三个径向通孔沿空间正交方向分布，孔道内壁做了光滑过渡处理，既可以穿设传感线缆、流体导管，也可以作为销轴连接位，实现相邻构件的多自由度铰接。球体表面做了高光整面处理，没有多余的凸台、棱边，在安装空间内可以实现任意角度的转动调整，不会因为边角剐蹭周边的设备壳体或者线路。从安装边界来看，三个通孔的孔径保持一致，孔的轴线全部交汇于球心位置，装配时只要保证销轴或者导管与孔道同轴，就能保证整个构件的转动中心与球心重合，不会出现偏心卡滞的问题。

　　实际选型使用时，这类球形构件的球面直径需要匹配安装腔的内径尺寸，预留0.2-0.5mm的转动间隙，既不能间隙过大导致晃动影响检测精度，也不能间隙过小造成转动卡涩。通孔的内壁粗糙度需要控制在Ra1.6以下，减少穿线或者穿轴时的摩擦阻力，同时孔口位置做了微小的倒角处理，避免装配时割伤线缆表面的绝缘层，或者刮伤销轴表面的镀层。

　　从功能特性来说，这种多孔球形结构相比传统的铰接支座，能够实现三个正交方向的连通，既可以作为机械铰接的核心转动件，也可以作为多通路的介质导流载体，在集成化的传感模组中，能够同时完成机械连接、线路布设、流体导通三个功能，大幅减少模组内的零件数量，缩小整体安装体积。设计建模时需要重点保证三个孔的同轴度、孔轴线与球心的位置度，一旦出现位置偏差，装配后会出现转动阻力大、相邻构件装配错位的问题，直接影响整个传感单元的检测精度与运行稳定性。球面的圆度公差也需要严格控制，否则在转动调整角度时会出现卡顿，无法实现平滑的角度微调，对于需要频繁调整检测角度的场景，这类公差控制直接决定了构件的实际使用寿命。
