紧凑型伺服电机结构三维设计方案

项目分类:伺服电机 发布时间:2022-03-28 ID:602234
  • 紧凑型伺服电机结构三维设计方案
  • 紧凑型伺服电机结构三维设计方案
  • 紧凑型伺服电机结构三维设计方案
  • 紧凑型伺服电机结构三维设计方案
  • 紧凑型伺服电机结构三维设计方案
  • 紧凑型伺服电机结构三维设计方案
  • 紧凑型伺服电机结构三维设计方案
  • 紧凑型伺服电机结构三维设计方案

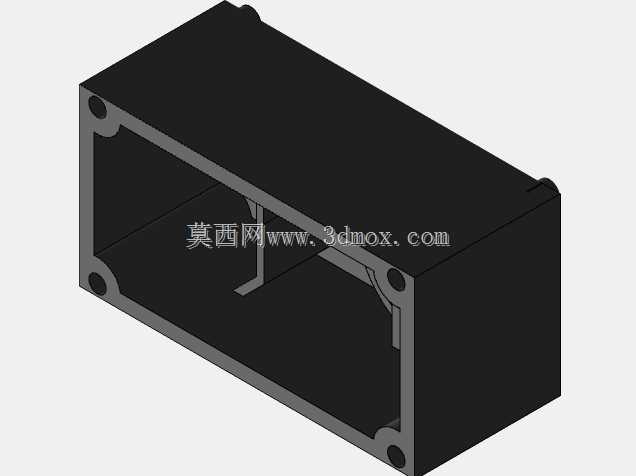

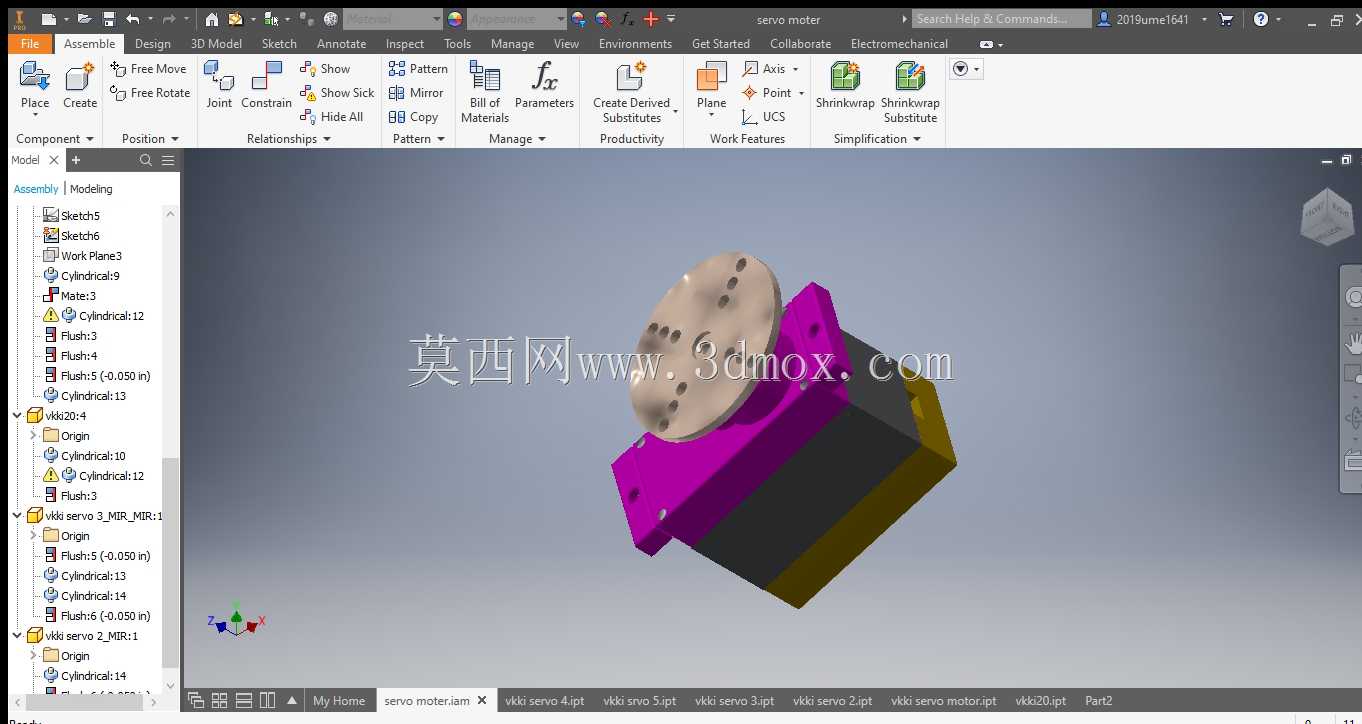

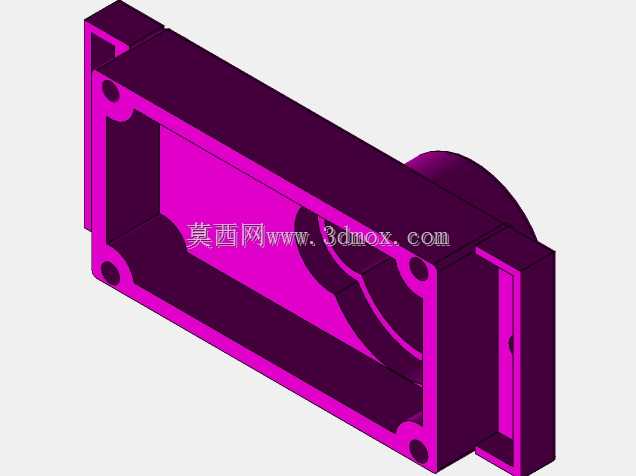

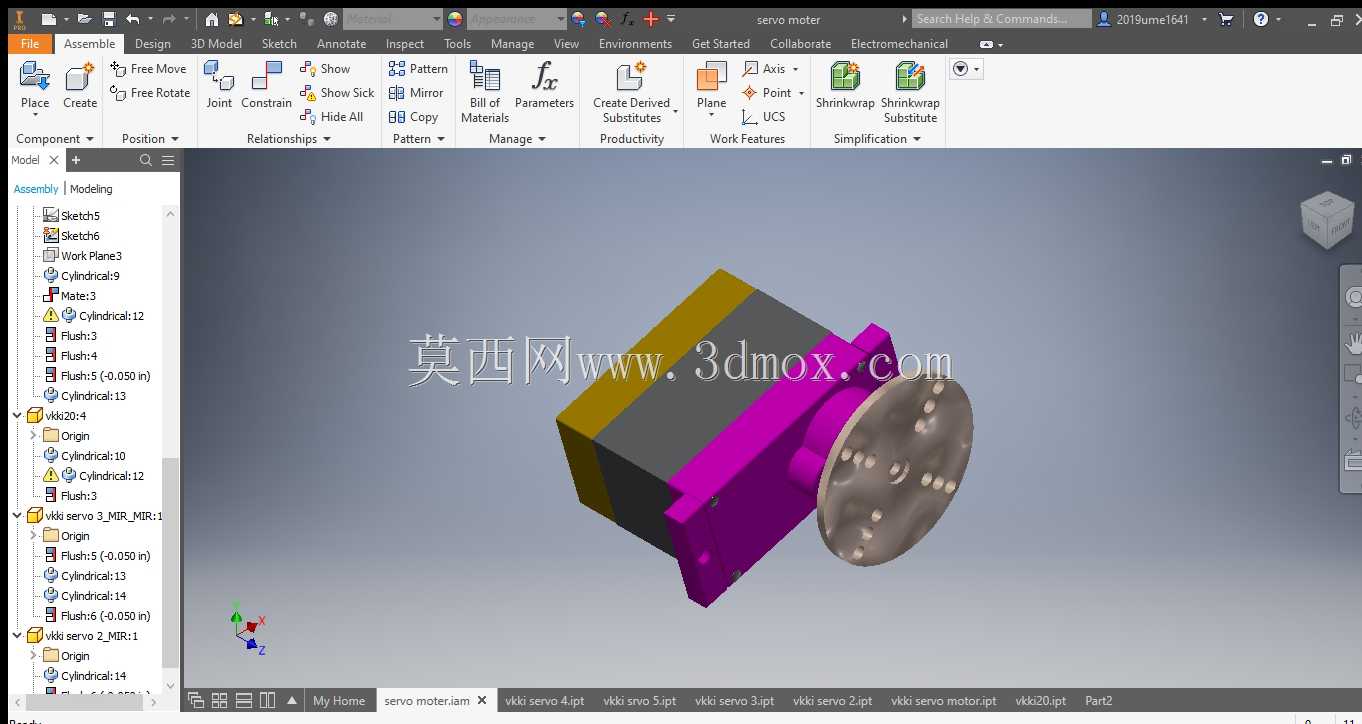

  这款伺服电机的结构设计,首先要匹配小型自动化设备的安装空间限制,在做结构排布时优先压缩了轴向安装尺寸,将输出端法兰与主体壳体的衔接面做了同轴度公差约束,保证输出轴的径向跳动控制在常规伺服产品的精度区间内。从实际应用场景来看,这类小规格伺服电机多用于桌面级自动化工位、小型检测设备的执行端驱动,也可适配小型机械臂的关节动力输出,需要兼顾低速扭矩输出稳定性与高速运转时的结构刚性。设计过程中,将输出端的安装法兰做了标准化孔位排布,孔位间距与市面同功率段伺服的安装尺寸保持兼容,方便设备端做替换选型时不需要重新加工安装位,降低设备改造成本。壳体部分采用方形截面结构,相比圆形壳体更便于安装时的定位锁紧,侧面预留的安装平面可以直接贴装在设备立板上,

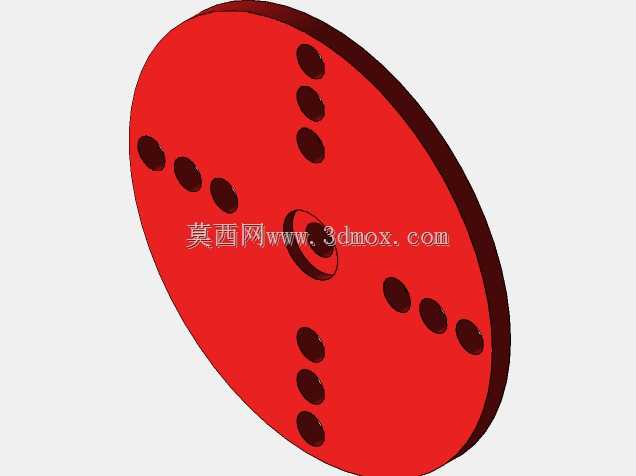

  不需要额外做转接支架。内部结构的排布上,将定子固定位与壳体做一体化的止口定位,减少装配时的累计误差,转子部分与输出轴采用过盈配合加键连接的方式,保证大扭矩输出时不会出现相对滑移。输出轴端的法兰盘做了加厚处理,能够承受一定的径向负载,适配同步带轮、联轴器等不同连接件的安装需求,法兰端面的定位止口尺寸按照通用传动件的配合公差设计,安装时可以快速实现同轴对位。考虑到实际使用中的布线需求,壳体侧面预留了走线槽位,动力线与编码器线的出口做了防拉扯的结构加强,避免设备运行过程中线缆晃动导致的接口松动。在做三维建模时,所有配合面都预留了合理的装配间隙,既保证零件加工后能够顺利装配,也不会因为间隙过大导致运转时出现异响或精度损失。

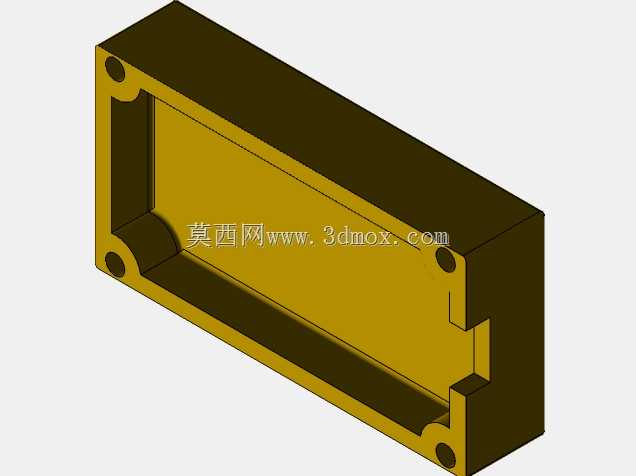

  端盖与壳体的连接采用周向均布的螺丝锁紧,螺丝孔位做了沉头处理,保证安装后螺丝端面不突出壳体表面,避免与周边设备结构产生干涉。输出轴的伸出长度做了严格控制,既满足常规联轴器的插入深度要求,也不会因为轴伸过长导致悬臂负载过大,影响轴承使用寿命。轴承位的设计采用双轴承支撑结构,前后轴承分别承受径向与轴向负载,保证电机在正反转切换时不会出现轴向窜动,适配频繁启停、正反转的工况需求。
