变电站用中等电压绝缘子结构设计

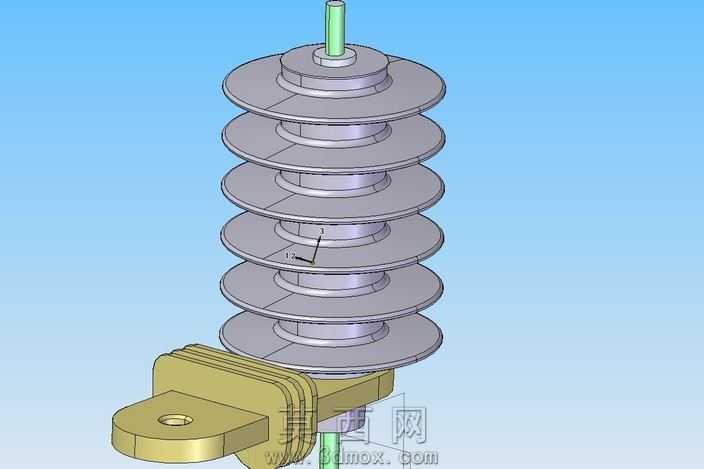

本作品为变电站场景使用的中等电压绝缘子三维建模成果，建模过程依托主流三维设计软件完成，整体采用参数化建模逻辑搭建，确保各部件尺寸匹配电力行业通用安装规范。模型主体由上部接线端、多层伞裙绝缘段、下部固定金具三部分构成，上部接线端采用圆柱凸台结构设计，预留接线安装位，建模时通过拉伸、倒角命令完成细节处理，表面赋予亮面金属材质，还原导电端的金属质感。中部绝缘段为多层同轴伞裙结构，每层伞裙采用等距阵列方式生成，伞裙边缘做圆弧过渡处理，避免应力集中问题，材质选用浅灰色绝缘陶瓷材质，调整材质粗糙度参数模拟陶瓷表面的亚光质感，伞裙之间的同轴度通过基准轴约束严格控制，保证绝缘爬电距离符合中等电压等级的设计要求。下部固定金具为带安装孔的耳座结构，建模时通过多段拉伸、布尔运算完成安装孔与连接槽的结构设计，表面赋予黄铜色金属材质，添加轻微做旧质感模拟实际使用中的金属氧化效果，金具与绝缘段的连接部位做了贴合面的公差配合设计，还原实际产品的装配逻辑。渲染阶段采用蓝天背景作为展示环境，添加柔和的环境光与定向补光，突出伞裙的层叠结构与金具的金属轮廓，整体结构设计兼顾绝缘性能要求与机械安装强度，可用于电力设备教学演示、变电站场景搭建、电力配件选型参考等场景，模型各部件可单独拆分编辑，方便后续根据不同电压等级调整伞裙层数与金具安装尺寸。
