造纸生产线蒸汽介质用brss型旋转接头

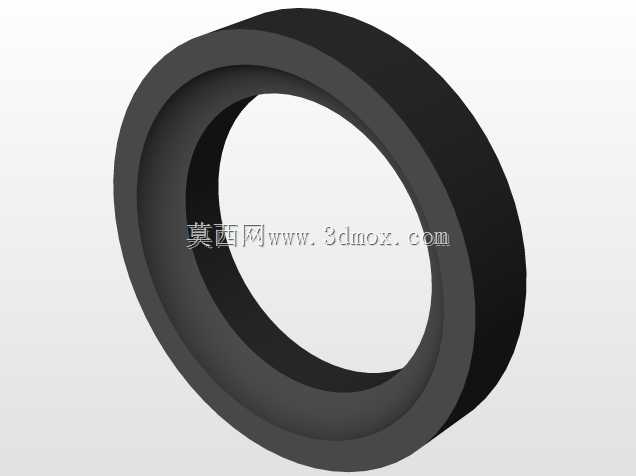

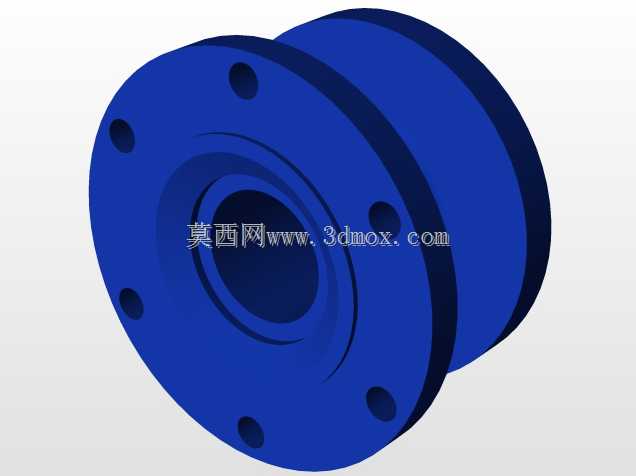

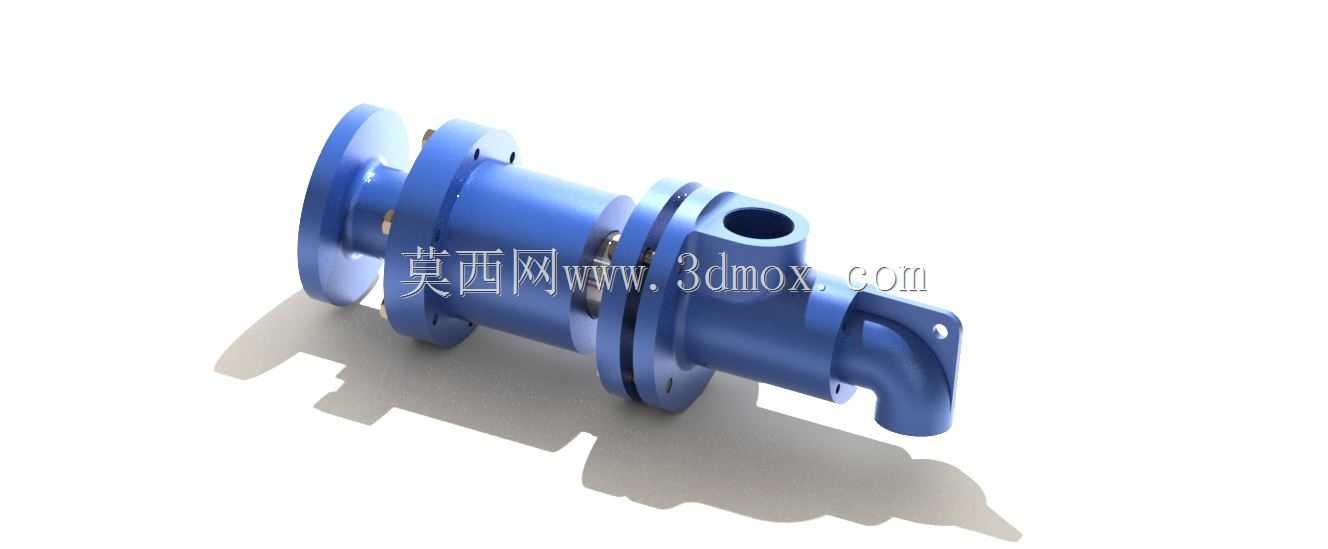

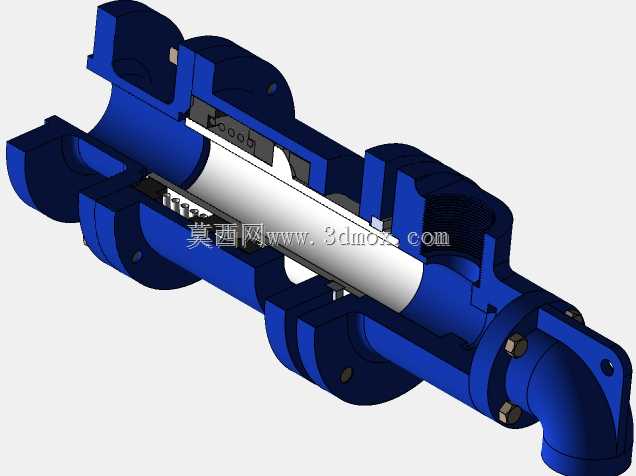

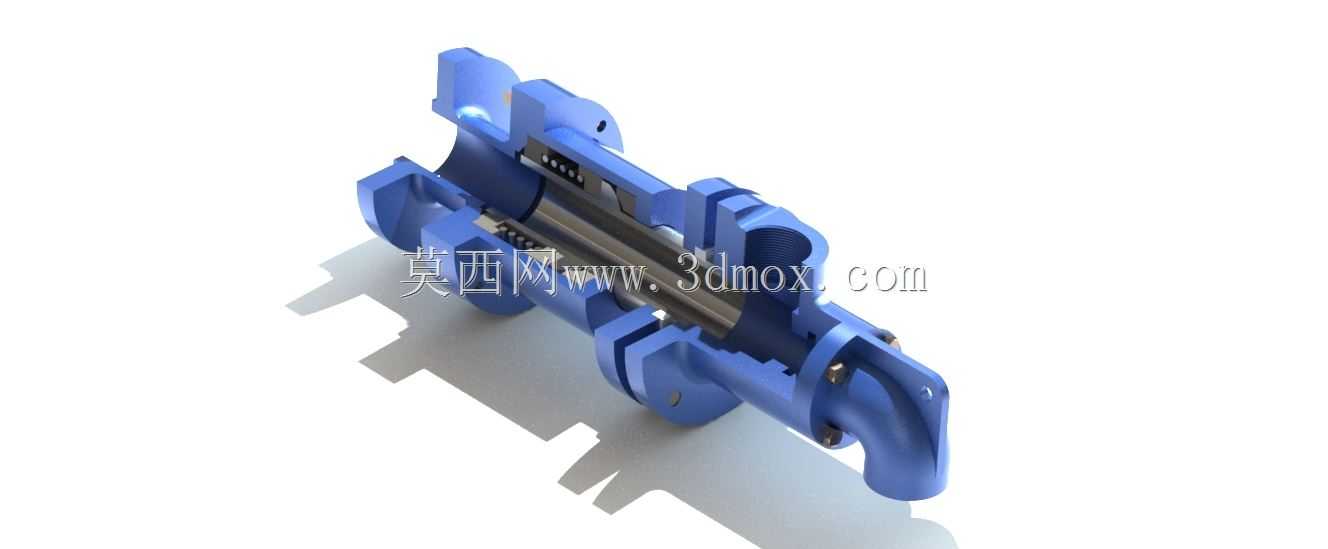

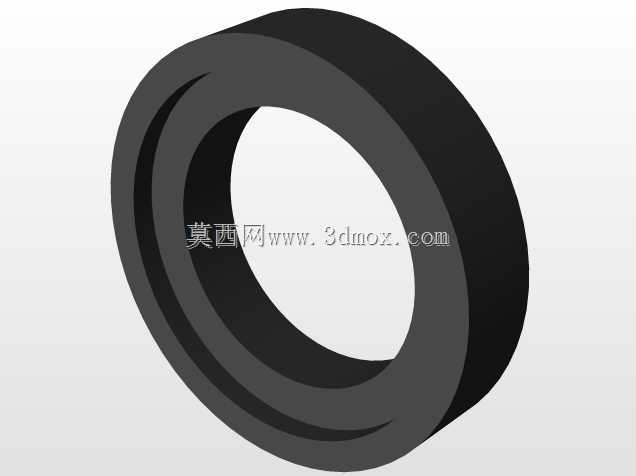

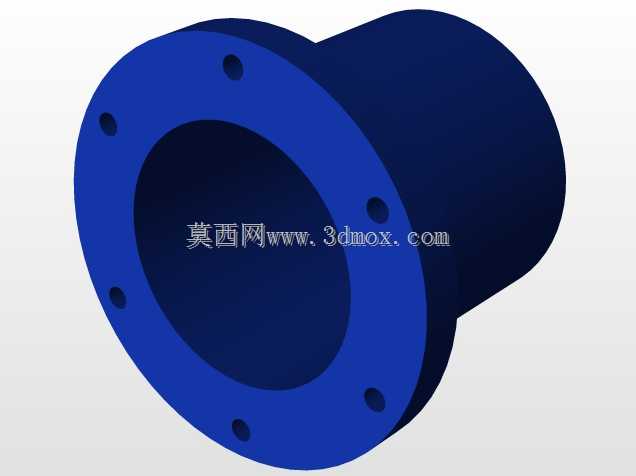

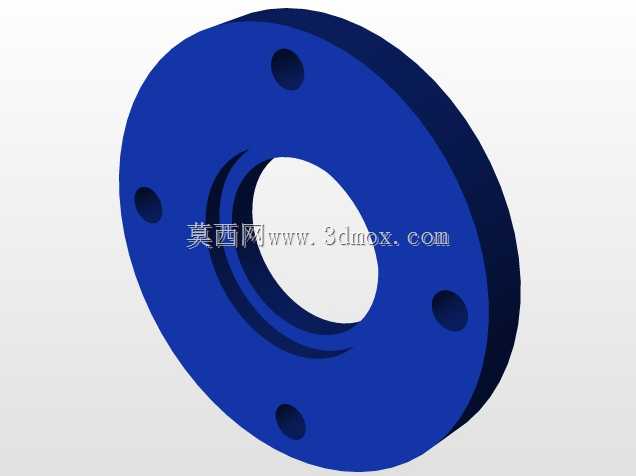

　　在造纸工业连续化生产工段，烘缸、压光辊等旋转辊筒需要持续通入高温蒸汽完成纸幅干燥、定型工序，这类旋转工况下的介质输送无法通过硬管直接连接，旋转接头就是承担固定管路与旋转辊筒之间介质导通、密封的核心部件。这款brss型旋转接头针对造纸行业蒸汽输送工况做了专项结构适配，整体采用法兰式输入端与弯管式输出端的组合结构，主体外壳为圆柱形分段式设计，通过多组螺栓实现各段壳体的紧固连接，内部集成了动密封环、静密封座、弹性补偿组件以及轴承支撑结构，能够在辊筒高速旋转过程中持续保持密封面的贴合压力，避免高温蒸汽出现泄漏。从安装边界来看，输入端法兰采用标准凸面法兰结构，可直接与车间主蒸汽管路的对应法兰配对安装，法兰端的止口尺寸做了公差优化，

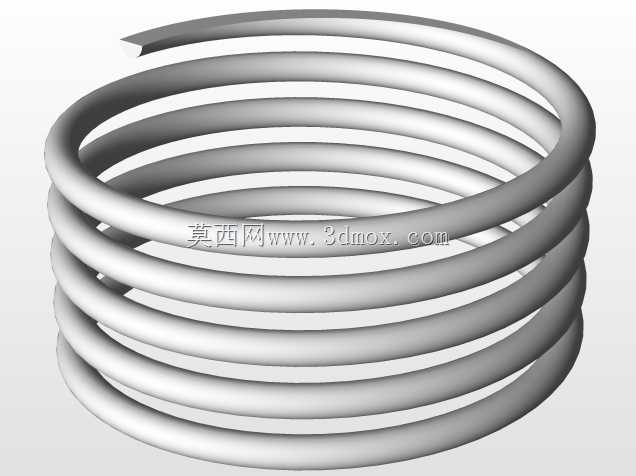

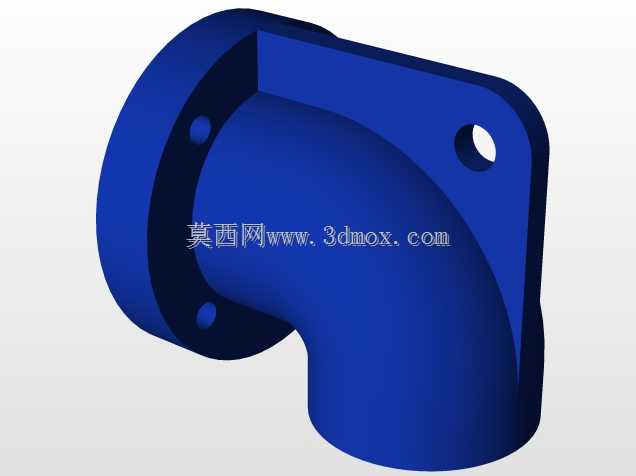

　　安装时无需额外调整同轴度即可完成定位；输出端的弯管结构采用90°弯折设计，出口端可直接对接旋转辊筒的轴心介质通道，弯管的弯折半径经过流体阻力校核，蒸汽通过时不会产生明显的压力损失，同时弯管外壁做了加厚处理，能够承受辊筒旋转带来的径向振动载荷。设计过程中针对造纸车间多粉尘、高湿度的环境特点，在壳体的轴承位置设置了防尘密封结构，避免纸毛、水汽进入轴承腔造成轴承卡滞，内部密封组件采用耐温耐磨的复合材质，可适配180℃以内的饱和蒸汽输送工况，密封补偿结构采用多组圆柱弹簧均匀布置，即使密封面出现正常磨损，也能持续提供稳定的压紧力，延长接头的维护周期。在实际选型应用时，需要注意该接头的安装同轴度误差需控制在0.1mm以内，

　　管路对接时不能给接头施加额外的径向拉力，避免运行过程中出现偏磨导致密封失效；接头的壳体上预留了观察泄漏的溢出口，日常巡检时可通过溢出口的泄漏量判断密封件的磨损状态，当泄漏量超过允许值时可在线更换密封组件，无需将整个接头从设备上拆除，大幅降低生产线的停机维护时间。这款接头除了应用在造纸烘缸工段，也可适配其他需要连续输送蒸汽、导热油等高温介质的旋转设备，比如磨机的旋转冷却管路、管线收放设备的介质输送端等，结构上的分体式设计也方便针对不同工况更换对应材质的密封件，拓展适用场景。
