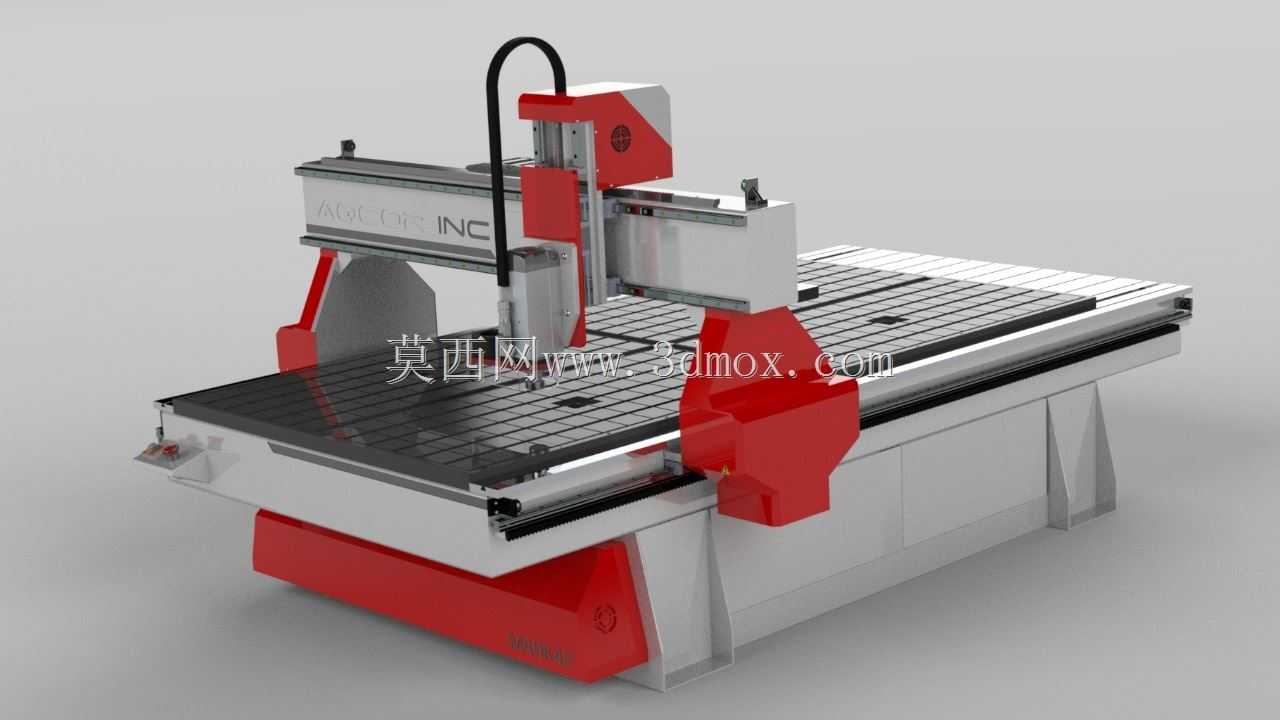

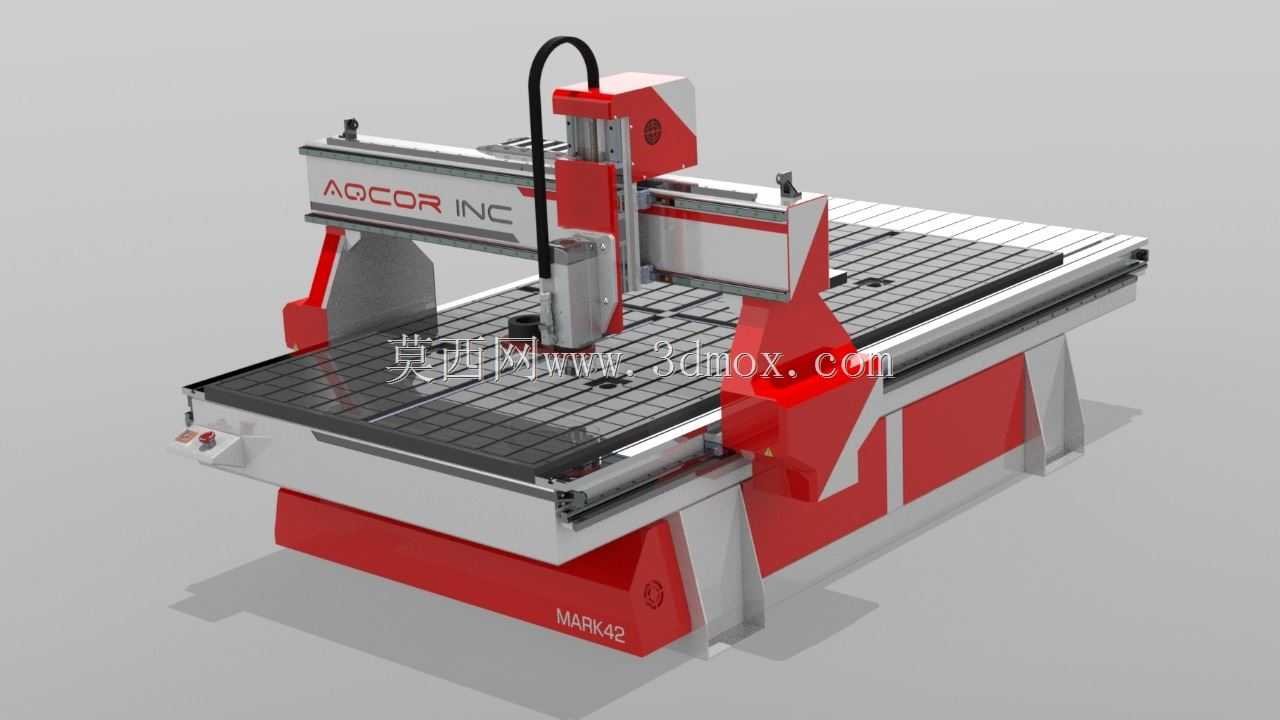

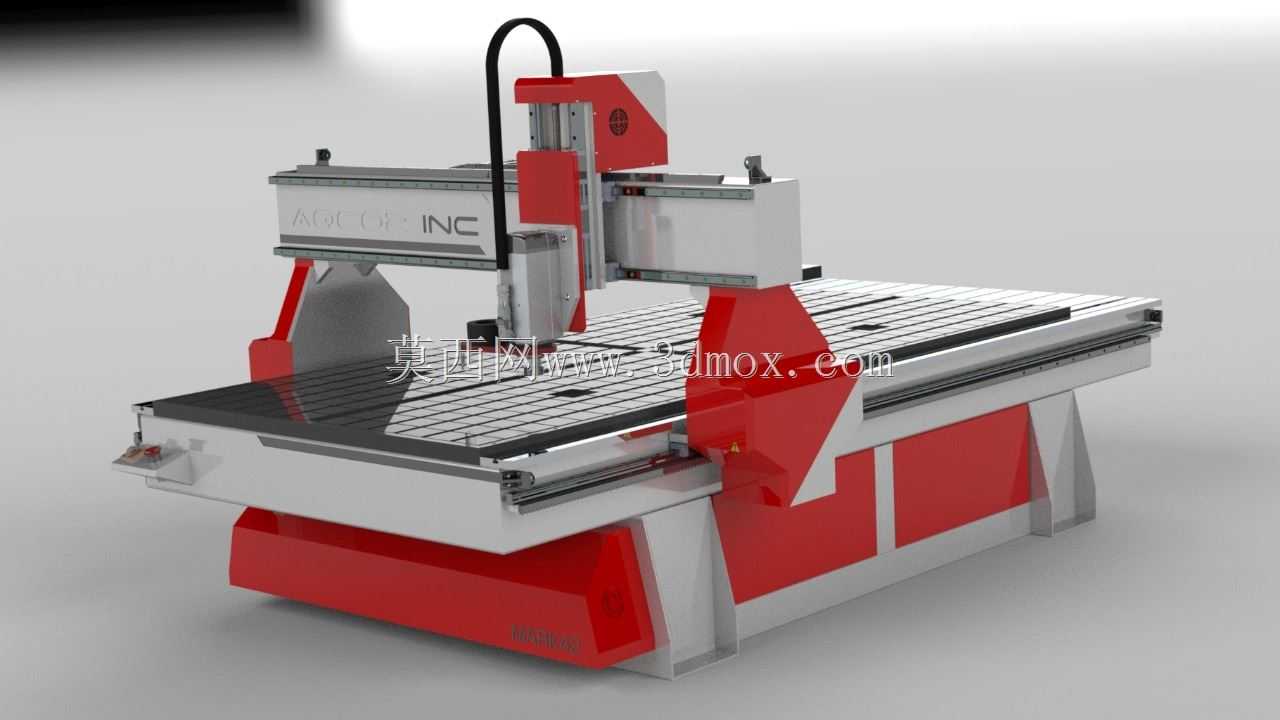

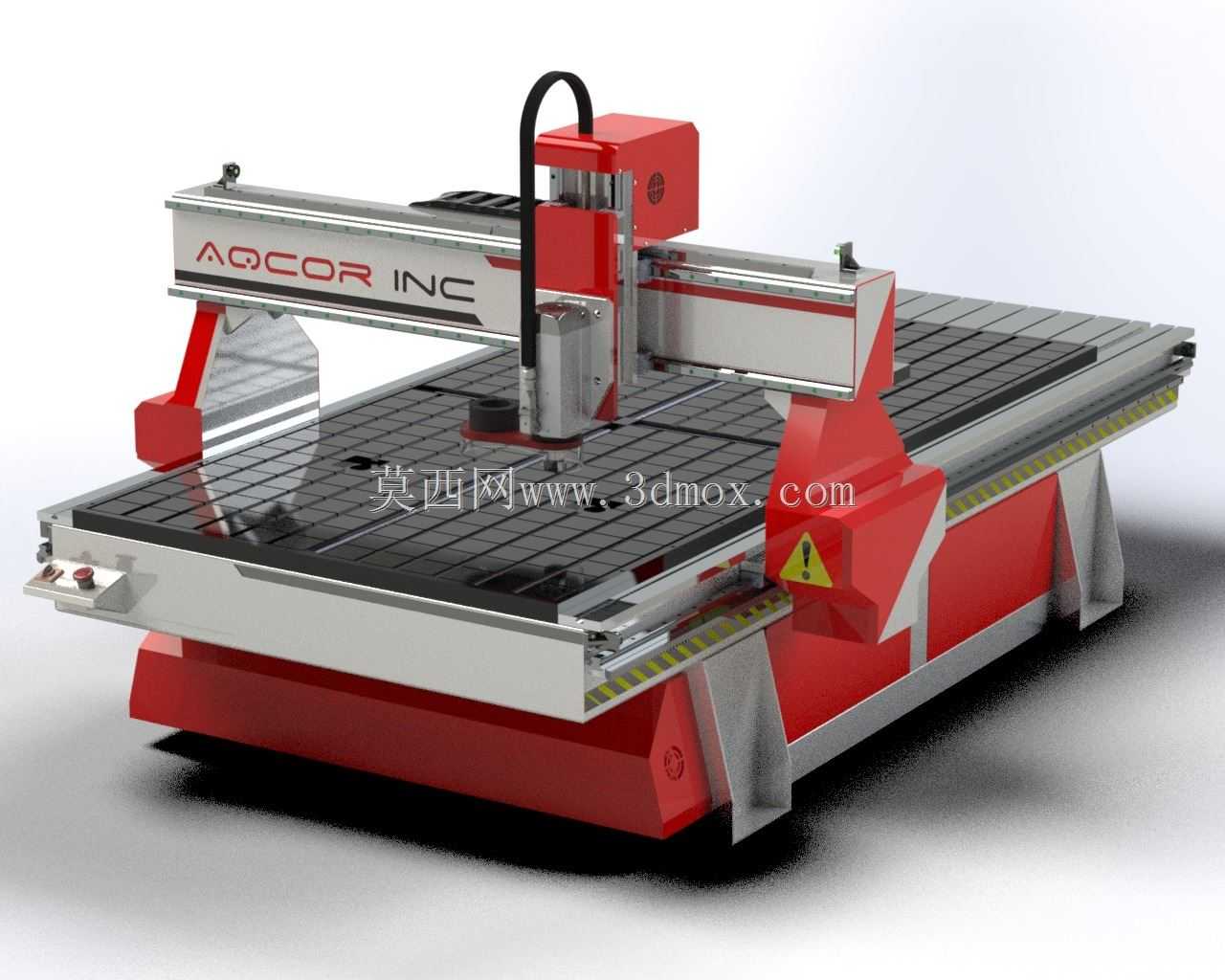

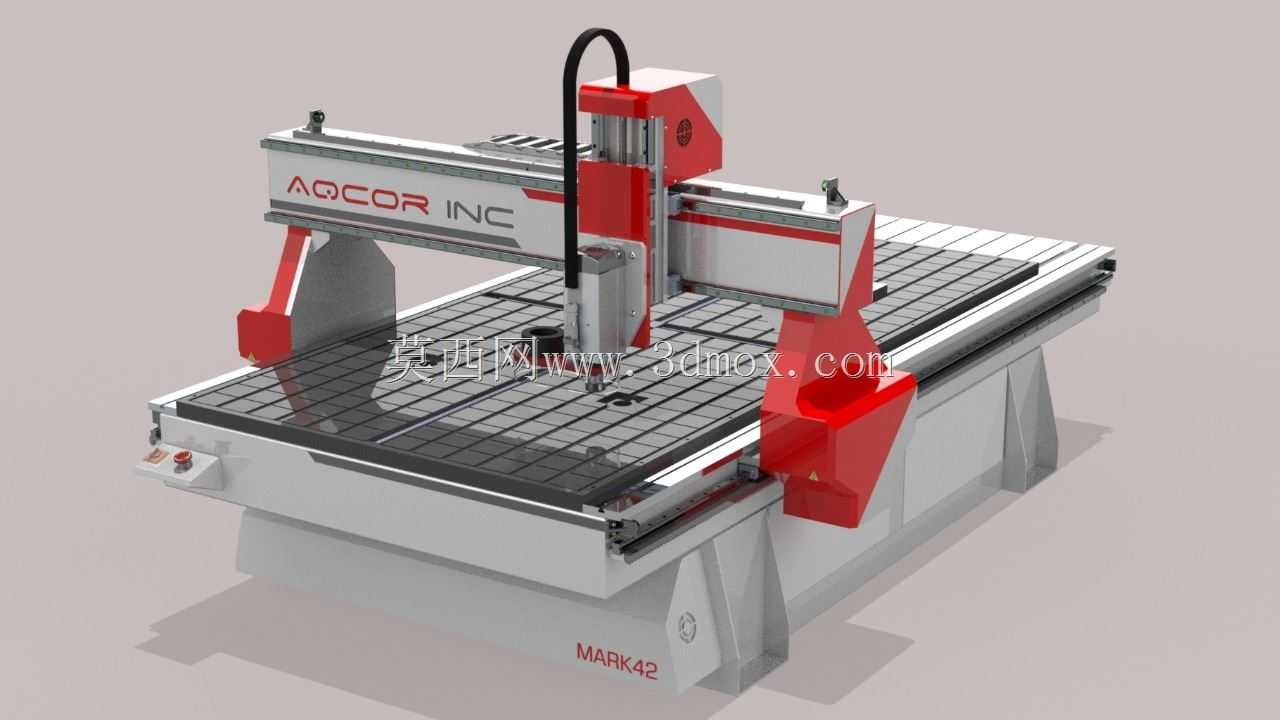

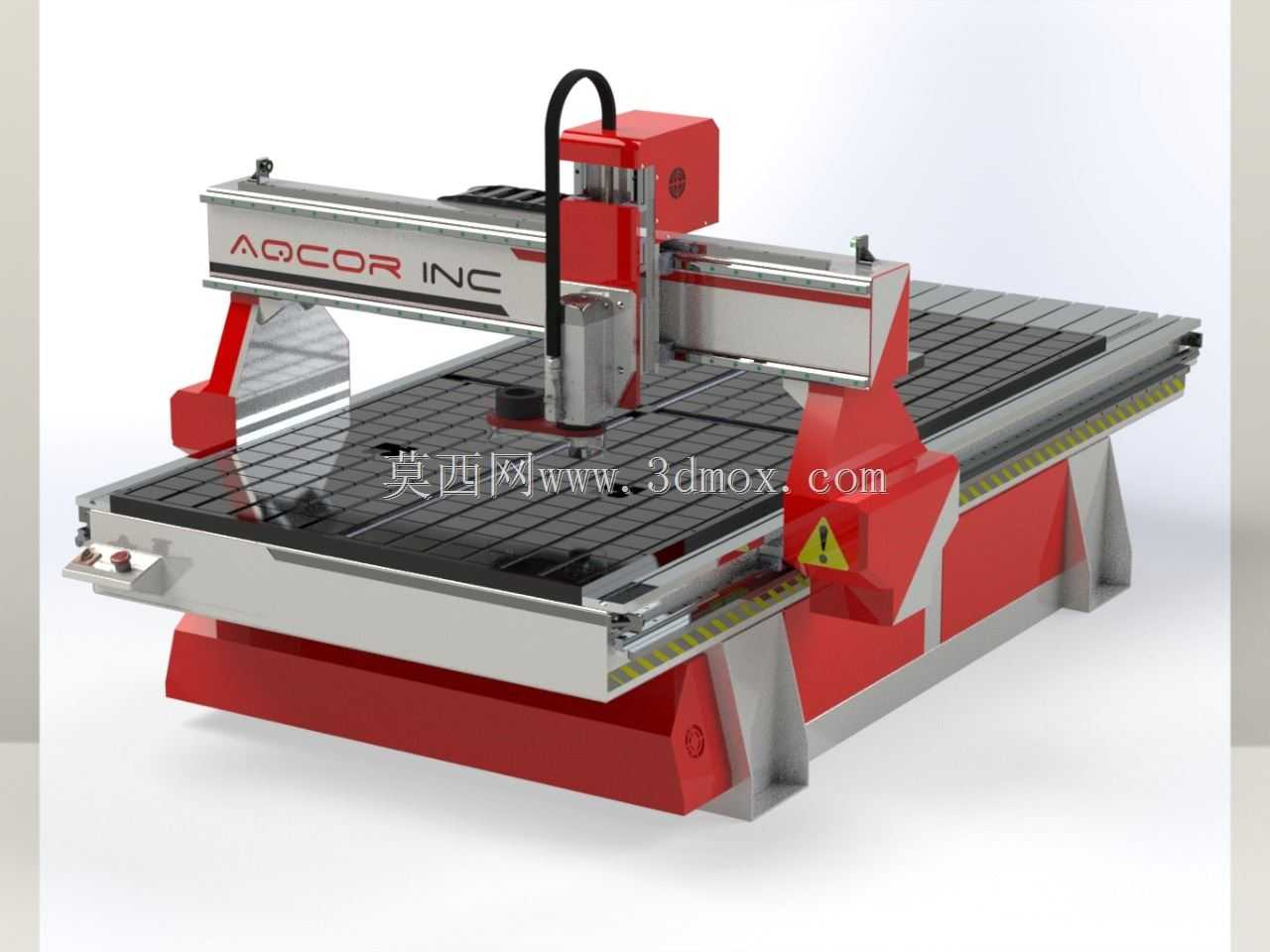

马克48木工数控雕刻切割设备结构

　　这款数控加工设备主要面向板材类工件的铣削、雕刻、切割作业场景，在家具制造、广告标识加工、工艺品开料、非金属模具粗加工领域应用广泛，可适配密度板、亚克力、实木板、PVC板等多种常见加工材料，能完成平面浮雕、轮廓切割、开槽打孔等多类加工工序。从结构设计来看，设备采用龙门移动式布局，床身作为整体承载基础，采用箱型焊接结构设计，内部布置合理的加强筋结构，可抵消主轴高速切削时产生的振动，保证长时间加工的精度稳定性，工作台面采用T型槽搭配真空吸附的复合结构，既可以通过压块固定异形工件，也能通过真空吸附快速固定大尺寸平板类工件，减少工件装夹的辅助时间。横梁采用高强度铝合金型材拼接后经时效处理，在保证结构刚性的前提下降低运动部件重量，

　　提升X轴方向的运动响应速度，Z轴滑枕采用线性导轨导向，搭配滚珠丝杠传动，主轴安装座预留标准的刀具装夹接口，可适配不同直径的铣削刀具，满足不同加工深度的作业需求。设备的两侧立柱作为龙门的支撑部件，与床身采用螺栓定位连接，保证Y轴运动方向的平行度，X轴传动部件布置在横梁内部，通过伺服电机驱动丝杠带动滑座移动，传动间隙经过预紧消除，可保证高速运动下的定位精度。从安装边界来看，设备整体占地长度约4.2米，宽度约2.8米，高度约2.1米，安装时需要在设备周边预留不小于0.8米的操作维护空间，地面需要做硬化处理，保证水平度误差在每米0.02毫米以内，避免床身长期放置产生变形。设备的电气柜布置在床身侧方，走线全部采用拖链防护，

　　避免运动过程中线缆磨损，主轴采用水冷高速电主轴，转速范围可覆盖0到24000转每分钟，可根据不同加工材料调整对应转速参数，在加工木质材料时可搭配除尘接口，连接工业除尘设备及时排走切削产生的木屑，保证加工现场的作业环境。在设计过程中，各运动轴的行程经过合理匹配，X轴有效加工行程约1.3米，Y轴有效加工行程约2.5米，Z轴有效加工行程约0.2米，可覆盖绝大多数常规板材的加工尺寸需求，各轴的限位开关布置在行程两端，同时配备硬限位块，避免超程运动造成设备损坏。设备的操作面板布置在床身前端侧方，方便操作人员上下料时就近操作，观察加工状态。
