AQCOR GLX-2211数控玻璃切割设备结构

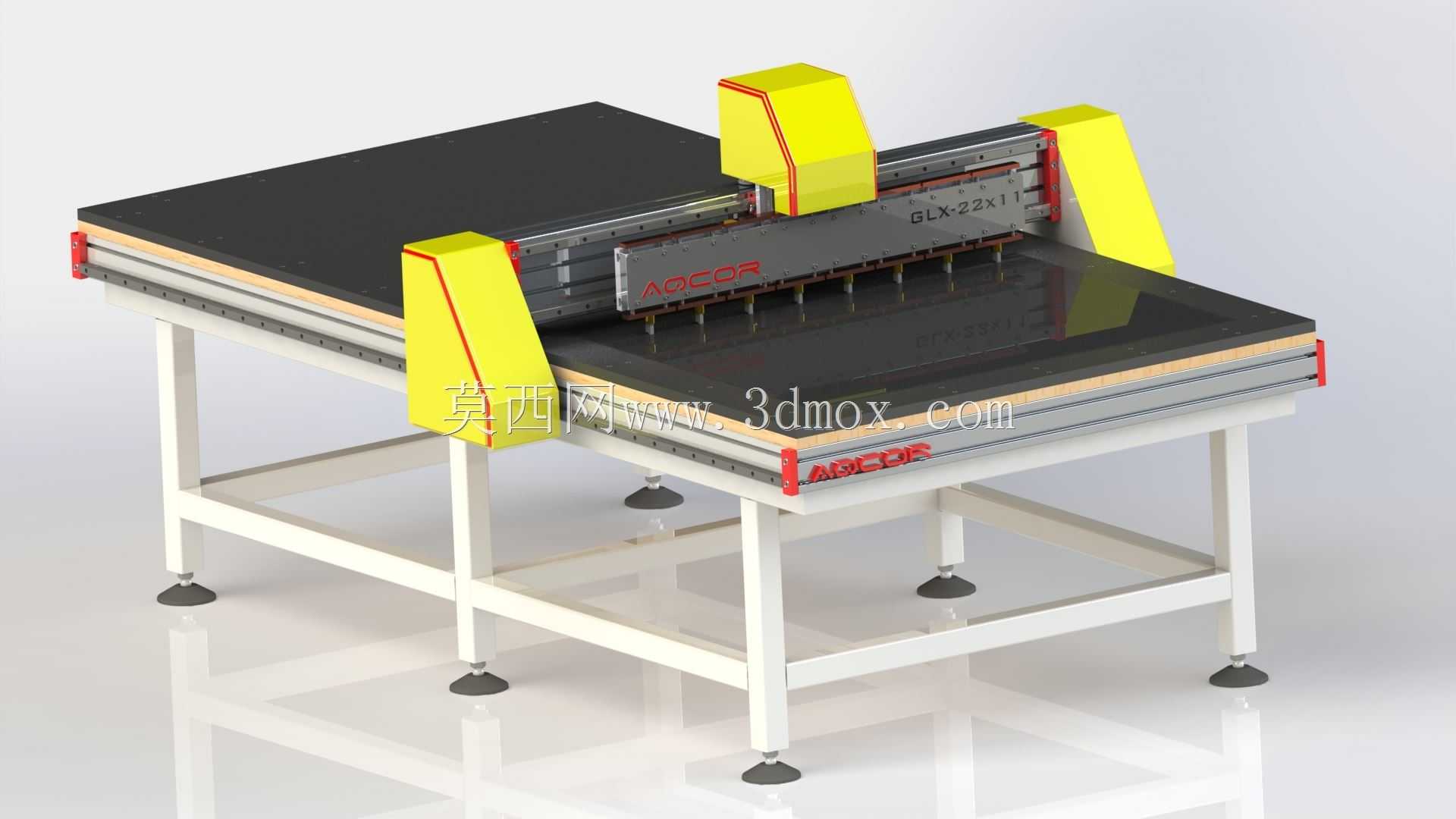

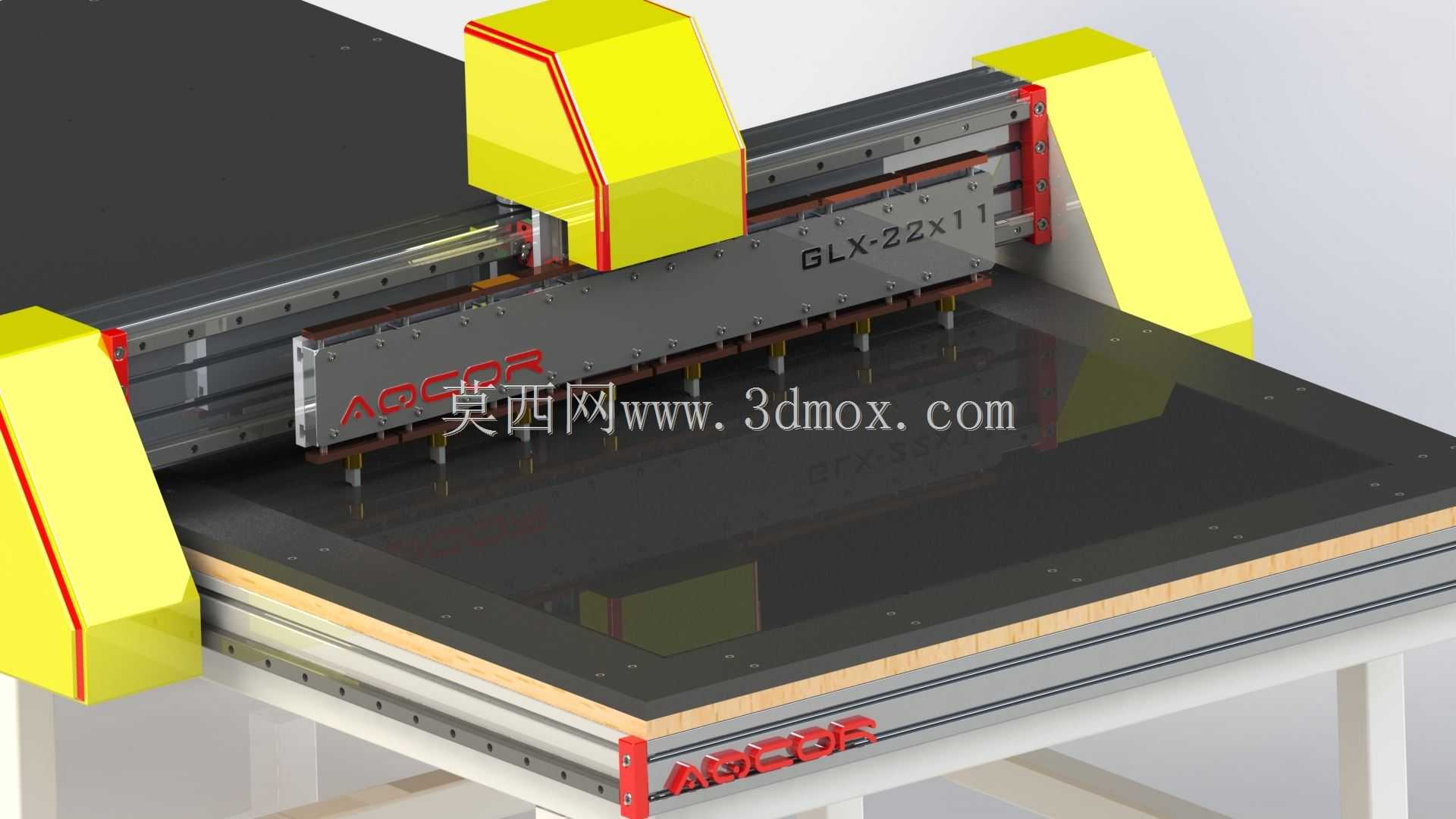

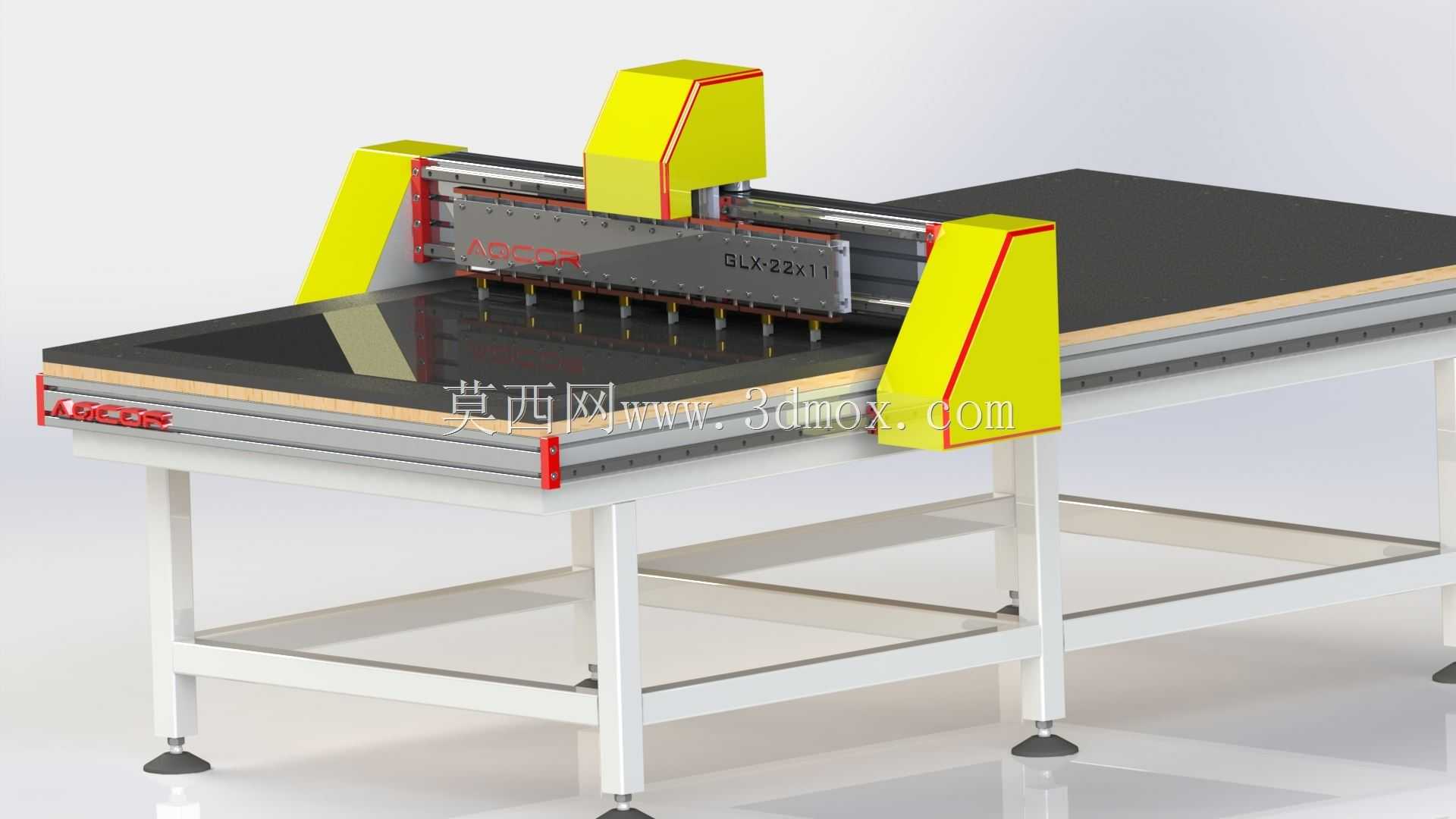

　　该设备属于数控加工类玻璃加工专用设备，核心应用场景覆盖建筑玻璃深加工、广告行业亚克力与玻璃板材裁切、工艺品玻璃雕刻切割、汽车玻璃异形件加工、医疗器材玻璃配件生产等多个领域，可适配平板玻璃、镜面玻璃、夹胶玻璃等多种常见板材的加工需求，也可拓展用于薄型亚克力、PVC板材的裁切作业。从结构设计来看，设备采用龙门式双驱移动架构，横梁搭载的切割头组件可沿X轴方向高速移动，两侧Y轴导轨采用同步带搭配直线导轨的传动组合，保证长行程移动过程中的定位精度，切割头端集成了刀座升降机构与压力调节模块，可根据不同厚度的板材调整下刀深度与切割压力，避免出现玻璃崩边、切不透的问题。设备工作台采用木质层板搭配真空吸附槽的结构，

　　加工时可通过负压将板材牢牢固定在台面上，防止高速移动切割时板材出现位移，工作台边缘设置了定位挡边，方便操作人员快速上料定位，减少辅助作业时间。从安装边界来看，设备整体采用立式落地结构，底部设置可调式支撑脚，可根据车间地面平整度调整设备水平度，设备两侧预留了电气柜与气路接口的安装空间，横梁移动行程覆盖整个工作台幅面，切割头Z轴行程可满足不同厚度板材的抬刀需求，避免移动过程中刀头刮伤已加工表面。设计过程中重点考虑了加工过程中的稳定性，横梁采用铝合金型材拼接结构，在保证结构刚性的同时降低移动部件重量，提升高速移动时的动态响应速度，两侧导轨安装面经过精密铣削加工，保证平行度公差控制在合理范围内，避免长期运行出现导轨磨损不均的问题。

　　设备的切割路径完全通过数控系统编程控制，可导入CAD绘制的异形切割图形，自动生成走刀路径，支持连续批量加工，相比手动玻璃切割方式，加工精度与生产效率都有明显提升，同时减少了人工操作带来的安全风险。切割头组件还预留了雕刻刀具的安装接口，更换对应刀具后可完成玻璃表面的图案雕刻作业，实现一机多用，适配小批量多品种的加工需求。设备的气路系统集中布置在横梁侧端，方便日常维护检修，线路采用拖链收纳，避免移动过程中线路拉扯磨损，延长设备使用寿命。
