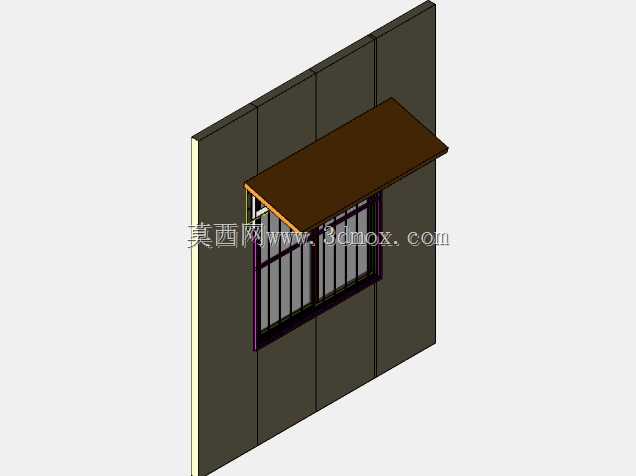

带外置遮阳挡雨板的铝合金外窗结构

　　这款窗体结构的设计，首先要匹配民用建筑、工业辅助用房外墙的常规安装需求，日常使用中既要满足室内采光通风的基础功能，也要兼顾窗体自身的防护性能与外立面的视觉协调性。从实际应用场景来看，这类带外置遮阳挡雨板的窗体，常被用在低层临建、厂区附属用房、户外设备间的外墙立面，相比普通无外伸结构的窗户，上方挑出的挡雨板能在雨天减少雨水顺着窗扇缝隙渗入室内的概率，正午时段也能遮挡部分直射阳光，避免室内局部区域温度过高，减少强光对室内视线的干扰。设计过程中，窗体主框架采用铝合金型材拼接，型材截面的选型兼顾了结构刚度与轻量化需求，既不会因为型材过薄导致运输安装过程中出现框架变形，也不会因为型材截面过大造成材料浪费、增加整体荷载。

　　窗体内部设置的格栅式防护栏，和主框架采用嵌入式连接，不需要额外在墙面打膨胀螺栓固定防护结构，安装工序更简洁，同时格栅的间距控制在安全防护要求范围内，能避免高空坠物风险，也不会过度遮挡采光视线。上方的遮阳挡雨板采用外挑式安装，挑出长度结合常规降雨时的雨水飘落角度设计，既保证挡雨效果，也不会因为挑出过长导致大风天气下出现结构颤振，挡雨板和窗体上沿的连接位置做了折边防水处理，能避免积水顺着连接缝隙渗进窗体与墙体的安装间隙。安装边界方面，窗体整体的外框尺寸适配常规民用建筑的预留窗洞模数，安装时只需要在窗洞四周做固定点排布，不需要额外改动墙体结构，窗体和墙体之间的填充间隙预留了常规密封胶的施工空间，方便现场做防水密封处理。从结构细节来看，

　　窗扇和主框架的配合间隙控制在合理公差范围内，既保证窗扇开关顺畅，也能减少关闭状态下的空气对流，提升窗体的密封保温性能，挡雨板的表面做了耐候涂层处理，长期暴露在户外环境下也不容易出现褪色、锈蚀的问题，减少后期维护的工作量。
