复合弓专用硬质防护收纳箱结构设计

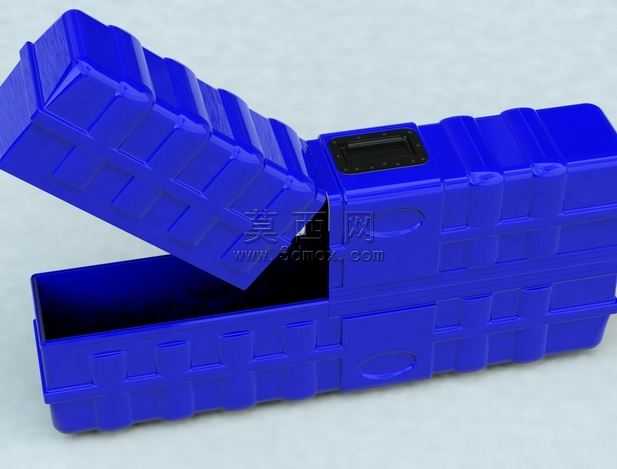

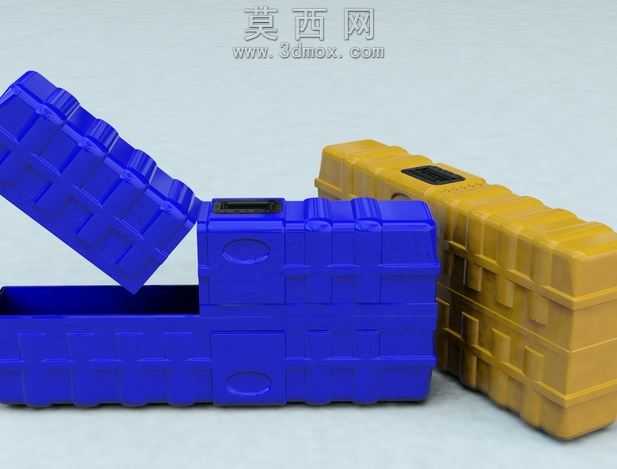

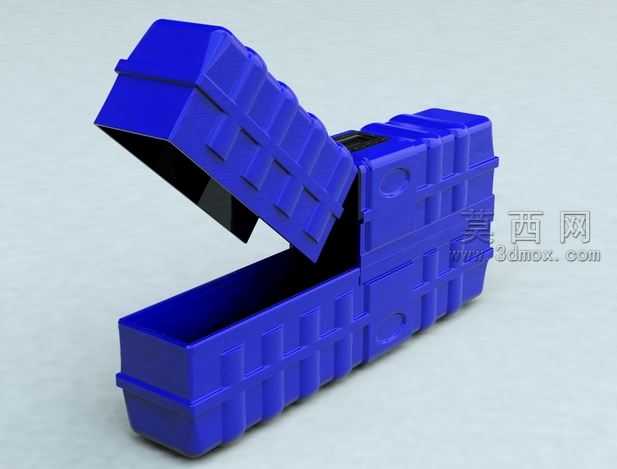

本作品为复合弓配套的硬质防护收纳箱三维设计，整体采用上下对开的翻盖式结构，建模阶段通过Autodesk Inventor完成全参数化特征构建，先以基础拉伸命令搭建箱体的整体轮廓，再通过阵列、布尔运算完成箱体表面的加强筋格结构设计，这类交错分布的格状凸起不仅能提升箱体整体的抗冲击、抗挤压性能，避免收纳状态下内部复合弓受外力磕碰损坏，也能在堆叠存放时提升箱体之间的摩擦力，防止滑落。箱体的开合铰接结构做了一体化的限位设计，翻盖开启角度控制在合理区间，避免过度翻开导致铰接部位断裂，同时在翻盖与箱体的闭合接触面预留了密封胶条的安装槽位，可实现基础的防尘、防泼溅效果，适配户外携带使用的场景。箱体顶部内嵌了嵌入式提手结构，提手做了内凹隐藏式设计，不额外占用外部空间，也避免搬运过程中提手剐蹭周边物体。渲染阶段为箱体赋予了高强度工程塑料的材质效果，模拟了PP材质略带磨砂的表面质感，颜色选用辨识度较高的宝蓝色，既符合户外用品的视觉特性，也能在野外环境中更容易被找到。内部腔体做了规整的大空间设计，预留了缓冲泡棉的填充余量，用户可根据复合弓及配套配件的实际外形自行裁切泡棉，实现定制化的固定防护，同时箱体闭合后的锁止结构做了卡扣式的快开设计，无需额外工具即可快速开合取放物品。整个设计充分考虑了复合弓这类精密运动器材的收纳防护需求，在结构强度、使用便捷性、户外适应性之间做了平衡，所有结构特征都做了拔模斜度处理，可直接适配注塑生产的工艺要求，无需二次调整结构参数。
