双环连接支座类机械零件结构设计

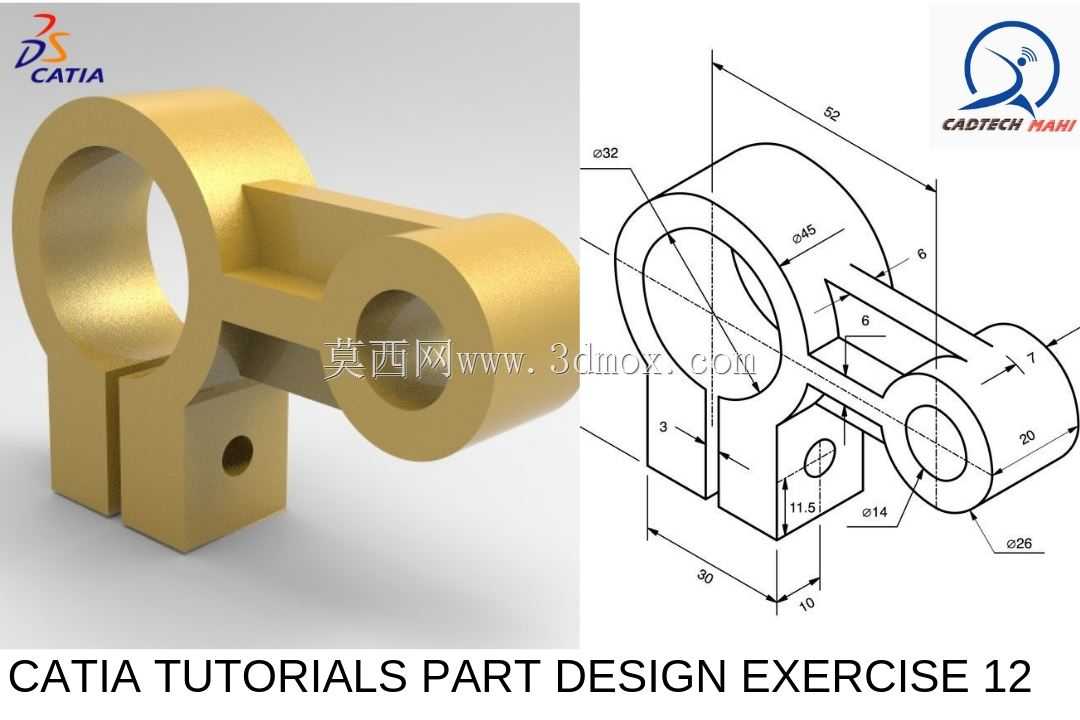

　　这类双环带安装座的连接支座零件，常见于轻工自动化输送线、小型检测设备的传感安装支架、工装夹具的铰接定位模块中，主要承担轴类部件的铰接支撑、相邻功能组件的位置固定作用，可实现两个平行排布的圆轴类零件的相对位置锁定，同时通过底部的安装块完成与设备基座的刚性连接，避免传动或检测过程中出现部件偏移、晃动的问题。从结构设计逻辑来看，零件采用两个同轴度要求较高的环形套作为核心承载结构，大直径环套主要适配直径32mm的铰接主轴，承担主要的径向载荷与摆动扭矩，小直径环套适配直径26mm的从动轴或定位导杆，两个环套之间通过等截面的连接筋实现刚性衔接，连接筋的厚度设置为6mm，既保证了两个环套之间的连接刚度，避免受载后出现相对形变，

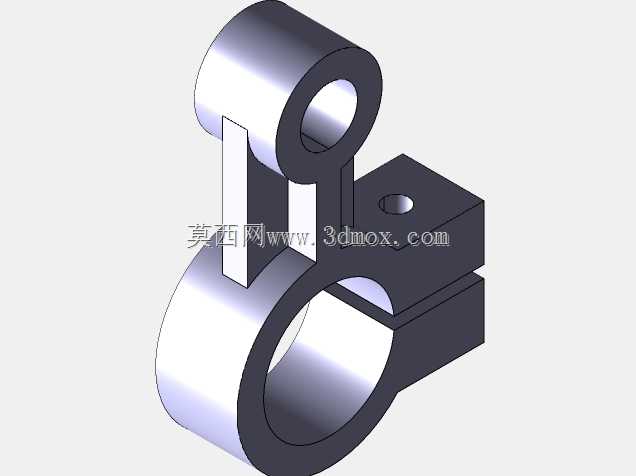

　　又尽可能控制了零件的整体重量，减少不必要的材料浪费。底部的安装块采用分体式开槽结构，开槽宽度为10mm，可卡入设备基座的安装凸台，安装块上预留直径14mm的安装孔，孔中心距离安装块侧面的定位尺寸为11.5mm，可通过螺栓完成快速锁紧固定，安装块与大环套的衔接处做了3mm的圆角过渡，避免应力集中导致的零件断裂问题。在建模过程中，需要优先确定两个环套的中心距为52mm，以此为基准定位所有结构的位置尺寸，大环套的轴向宽度为8mm，小环套的轴向宽度与大环套保持一致，保证安装后两个轴的支撑面处于同一平面，避免出现轴系倾斜的问题。安装块的总高度为30mm，底部到安装孔中心的高度尺寸为10mm，保证安装后螺栓锁紧时的受力均匀，

　　不会出现安装座翘起的问题。这类零件在实际应用中，通常采用铝合金或45号钢加工，表面做氧化或发黑处理，适配的工况多为低速轻载的铰接场景，比如小型检测设备的探头摆臂支座、工装夹具的快速夹钳连接座、自动化设备的门体铰接座等，设计时需要重点关注两个环套的同轴度、安装孔与环套中心的位置度公差，避免安装后出现轴卡滞、摆动不畅的问题。连接筋的位置设置在两个环套的中心连线上，尽可能让载荷传递路径沿筋板方向分布，减少结构的弯矩受力，提升零件的整体承载能力，安装块的开槽深度为15mm，可适配厚度10mm以内的安装板，开槽的两个侧面需要保证平行度，避免卡入安装板后出现间隙过大导致的晃动。
