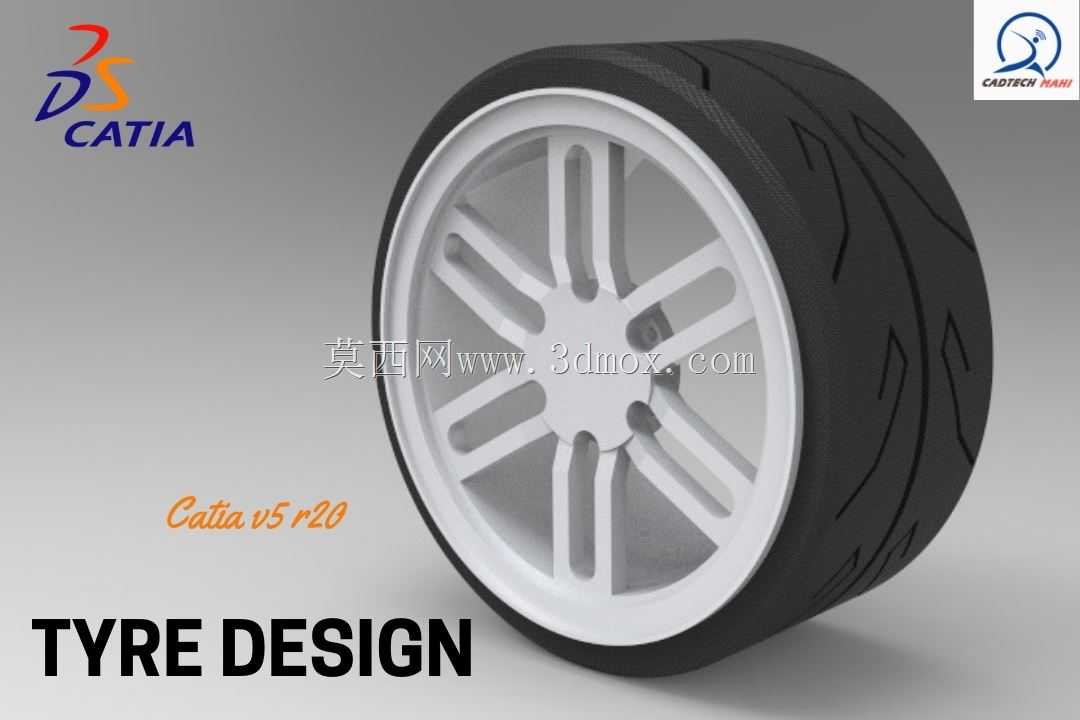

乘用车轮毂轮胎总成结构设计方案

　　这套轮胎与轮毂的组合结构，主要面向民用乘用车的行走系统配套场景，是车辆直接与路面接触的核心承载部件，既要承担整车整备质量与满载工况下的垂向载荷，也要传递驱动、制动过程中的纵向力，以及转向、过弯时的横向力矩，同时还要缓冲路面颠簸带来的冲击，过滤高频振动提升驾乘平顺性。从设计逻辑上看，轮胎部分采用了不对称胎面花纹布局，胎肩位置的连续块状花纹主要用于提升干地抓地力，内侧细密的刀槽花纹则用来增强湿地排水性能，避免高速行驶时出现水滑风险，胎侧的厚度设计兼顾了侧向支撑性与吸震能力，过薄会导致胎侧易受路面硬物剐蹭破损，过厚则会降低转向响应的直接性。轮毂部分采用多辐条镂空结构，辐条的分布角度经过受力校核，在螺栓安装孔位置做了局部加厚处理，

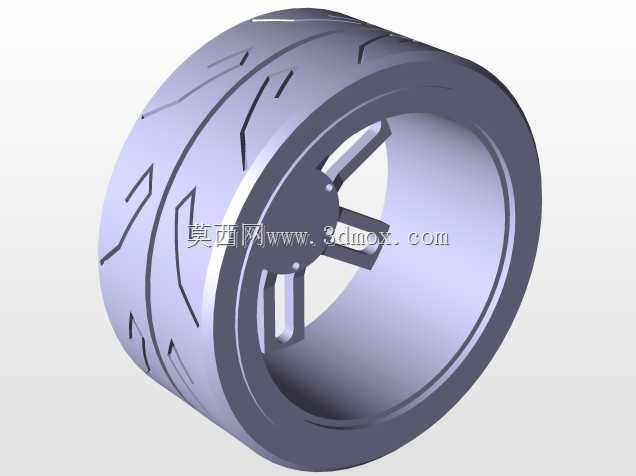

　　避免轮辋与轮毂轴承连接位置出现应力集中，辐条之间的镂空区域一方面可以降低簧下质量，提升悬架系统的响应速度，另一方面也能为制动系统留出足够的散热空间，避免连续制动时制动盘温度过高导致热衰减。在安装边界的考量上，轮毂的中心孔直径、螺栓孔节圆直径都严格匹配对应车型的轮毂轴承安装尺寸，轮辋的宽度与轮胎断面宽度做了适配，避免轮胎安装后出现拉伸过度或者胎侧挤压变形的问题，轮胎的外径尺寸也和轮拱间隙、悬架跳动行程做了匹配，保证满载颠簸工况下轮胎不会与轮拱内衬、悬架摆臂发生运动干涉。实际建模过程中，胎面的花纹沟槽做了等深度偏移处理，还原真实轮胎的橡胶层厚度，轮毂的辐条背面做了拔模斜度设计，适配低压铸造的工艺要求，避免生产过程中出现脱模困难的问题，

　　轮辋与轮胎的配合面做了粗糙度与公差标注，保证充气后轮胎与轮辋之间的密封性能，不会出现慢漏气的情况。这类轮组结构在日常使用中，还要考虑动平衡的配重块安装位置，轮毂边缘预留了平衡块的粘贴空间，避免装配后动平衡量超标导致高速行驶时方向盘抖动。
