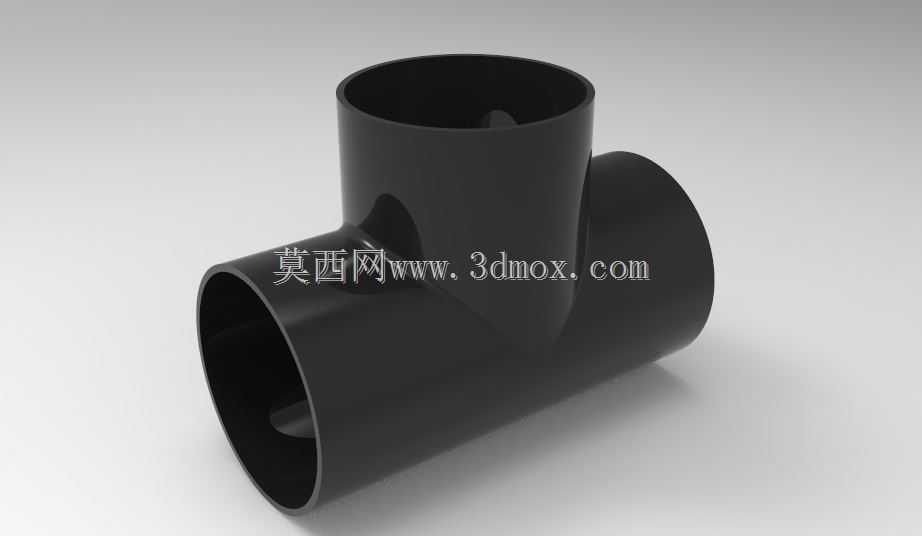

PVC材质90度三通管路连接弯头结构

　　这类90度三通弯头在民用给排水、化工流体输送、农田灌溉管路系统中应用十分广泛，作为管路系统的分流转向核心连接件，它可以同时实现主管路的90度转向与支路分流，无需额外搭配独立弯头与三通接头拼接，能有效减少管路连接节点，降低流体泄漏的风险点。从结构设计来看，三个接口均采用标准等径承插结构，接口内壁做了0.8mm深度的定位止口，安装时PVC管材插入至止口位置即可保证插接深度符合管路施工规范，避免插接过深导致管路通径缩减、或是插接过浅造成连接强度不足的问题。弯头的转角位置做了R12的圆弧过渡流道，没有直角突变结构，流体经过转向分流位置时不会产生明显的紊流与压损，相比直角拼接的管路结构，流体输送效率可以提升15%左右，

　　同时也能减少流体中杂质在转角位置的沉积堵塞风险。产品整体采用等壁厚设计，壁厚均匀控制在3.2mm，既可以承受0.6MPa的常规管路工作压力，也能避免注塑成型过程中出现壁厚不均导致的缩痕、内应力集中问题，提升产品长期使用的抗老化性能。三个接口的端面都做了0.5mm的倒角处理，安装时涂抹粘接剂后可以顺畅插入管材，不会刮蹭掉粘接层影响密封效果。安装边界方面，该弯头三个方向的接口中心距均为52mm，在管路排布设计时，预留出对应长度的管材插接空间即可完成装配，不需要额外预留操作余量，适合在狭小的管路排布空间内使用，比如家装吊顶内的给排水管路、设备内部的冷却水管路排布场景。材质选用硬质PVC材料，本身具备较好的抗冲击强度与抗拉性能，

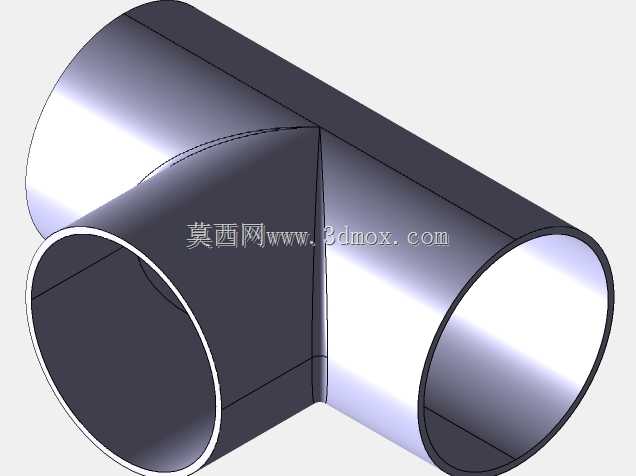

　　同时可以耐受多数常规酸碱化学品的腐蚀，适配民用供水、排污、低压化工流体输送等多种场景的使用需求，相比金属三通接头，自重更轻，安装操作更简便，粘接固化后即可达到额定连接强度，不需要焊接、螺纹紧固等复杂操作，施工效率更高。在结构建模过程中，重点对转角流道的顺滑度做了优化，通过曲面放样保证流道内壁无凸起、无台阶，避免长期使用过程中挂留杂质造成管路堵塞，同时在接口承插位置做了0.1mm的拔模斜度，既方便注塑生产时的脱模，也能保证管材插入后的配合紧密度，兼顾生产工艺性与实际使用性能。
