四缸真空马达机械结构三维设计

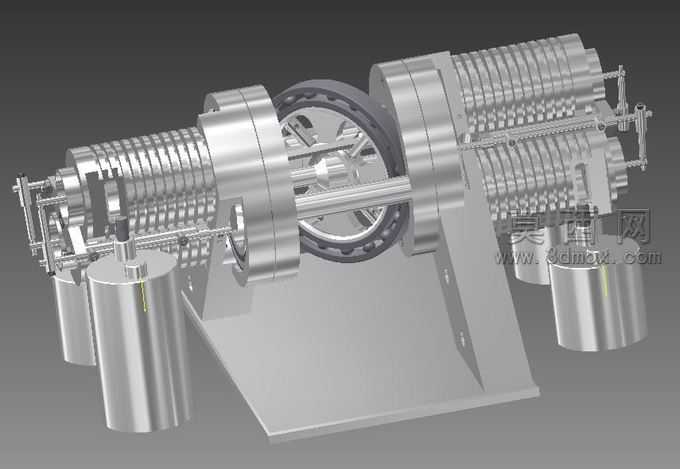

本作品为四缸真空马达的三维结构设计，整体采用三维建模软件完成全参数化建模，对马达的核心组成部分进行了1:1等比例还原，完整呈现了真空马达的内部构造与装配逻辑。建模过程中首先对核心的缸体组件进行参数化绘制，四个对称分布的圆柱缸体采用统一的尺寸基准，保证缸体内壁的同轴度与表面光洁度符合气动元件的设计要求，缸体与底部安装基座的连接部位做了圆角过渡处理，既避免应力集中问题，也提升了整体结构的美观度。中部的传动主轴采用阶梯轴结构设计，轴段与轴承配合部位的公差严格按照机械设计标准设定，主轴上集成的传动齿轮与两侧缸体的驱动部件做了精准的啮合装配，齿轮的齿形参数经过反复校验，保证传动过程中不会出现卡滞、干涉问题。两侧的散热鳍片组采用阵列特征完成建模，等距分布的环形鳍片既可以增大散热面积，也提升了马达整体的结构强度，鳍片与主体外壳的连接部位做了一体化处理，还原了实际加工中的一体成型工艺。渲染阶段采用金属材质为主，主体外壳、传动部件、缸体均赋予抛光不锈钢材质，调整材质的反射率与粗糙度参数，还原金属部件的真实质感，基座部分采用哑光金属材质，与光亮的运动部件形成视觉区分，渲染时添加了柔和的环境光与定向补光，清晰呈现各部件的轮廓与装配关系，同时通过半透明预览效果可直观观察内部的传动路径。设计过程中充分考虑真空马达的工作原理，四个缸体的相位差经过精准计算，保证马达运转过程中动力输出平稳，进气与排气通路的结构也在模型中做了完整还原，各管路接口的位置与尺寸符合通用气动元件的安装标准，整体模型装配关系清晰，无结构干涉问题，可直接用于教学演示、结构原理分析以及后续的工程优化参考。
