电解槽配套水阱集成式功能阀组结构

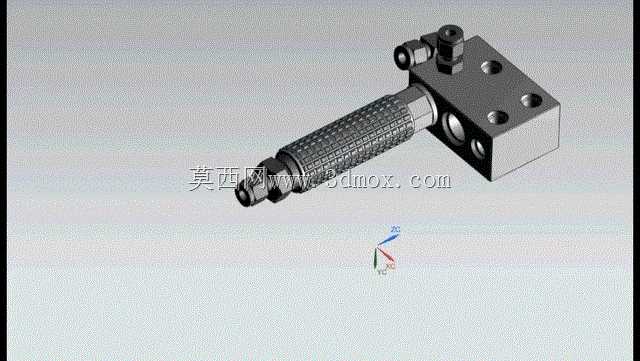

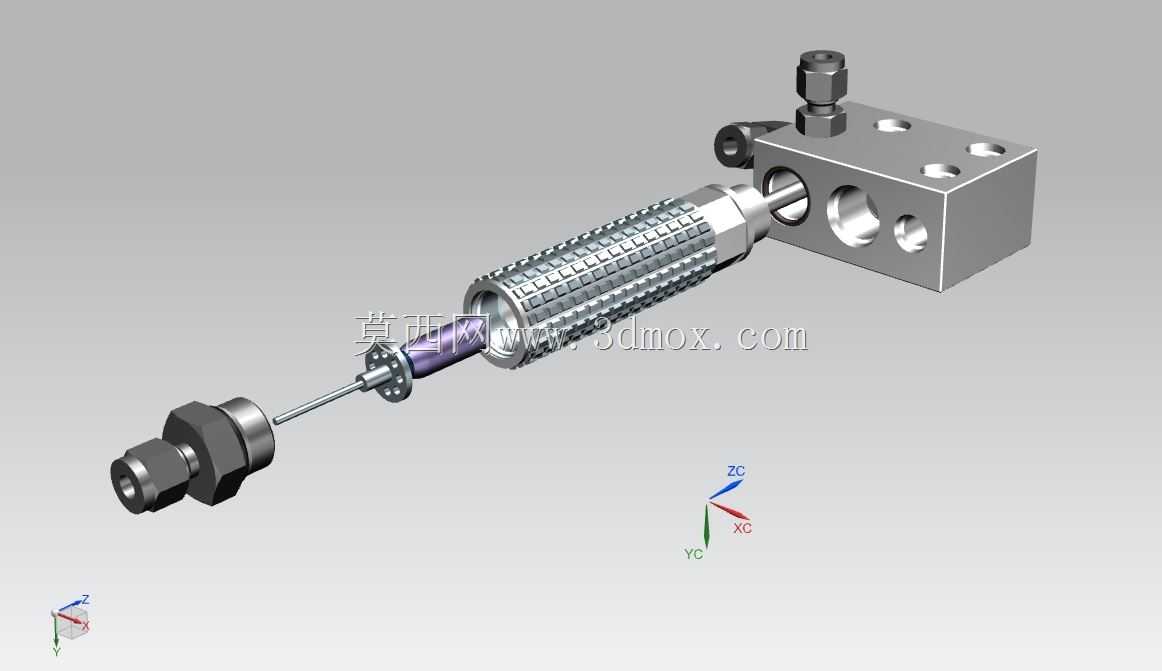

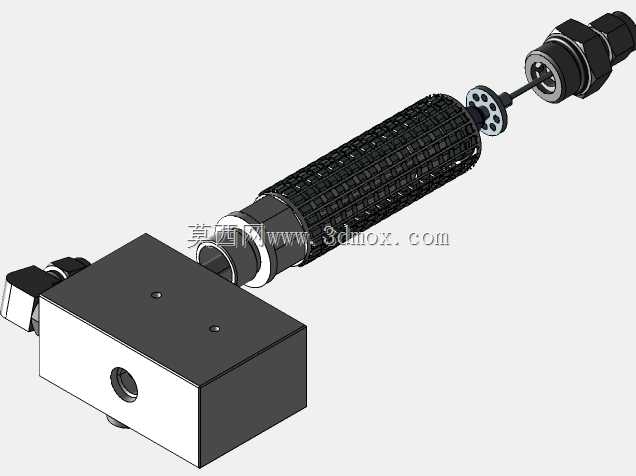

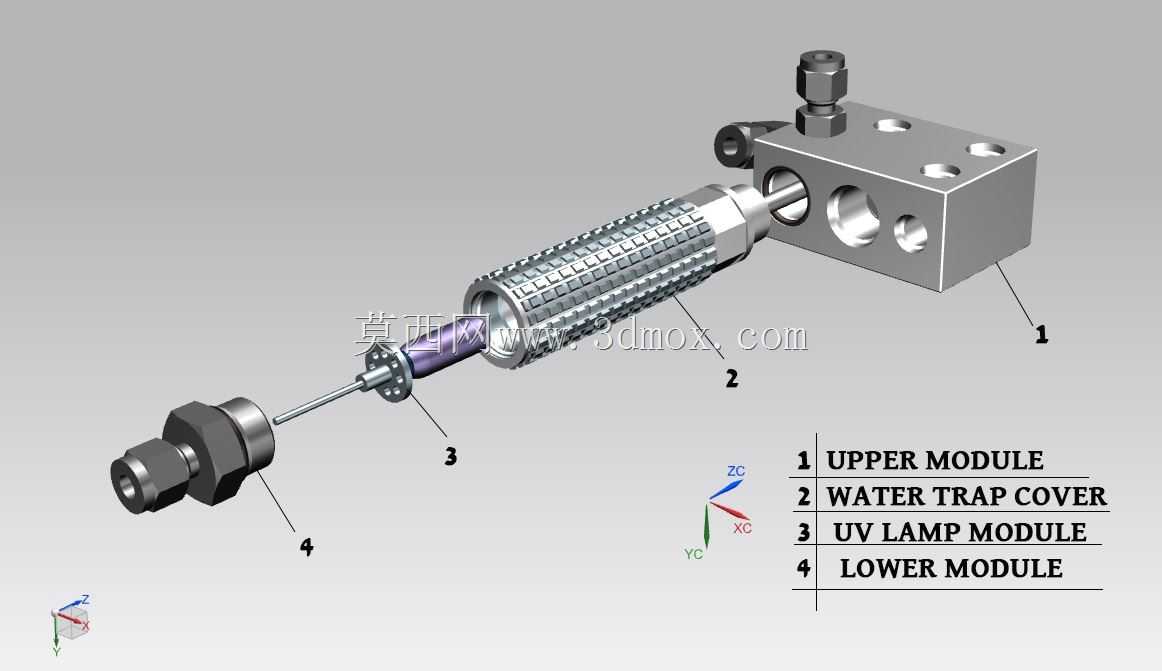

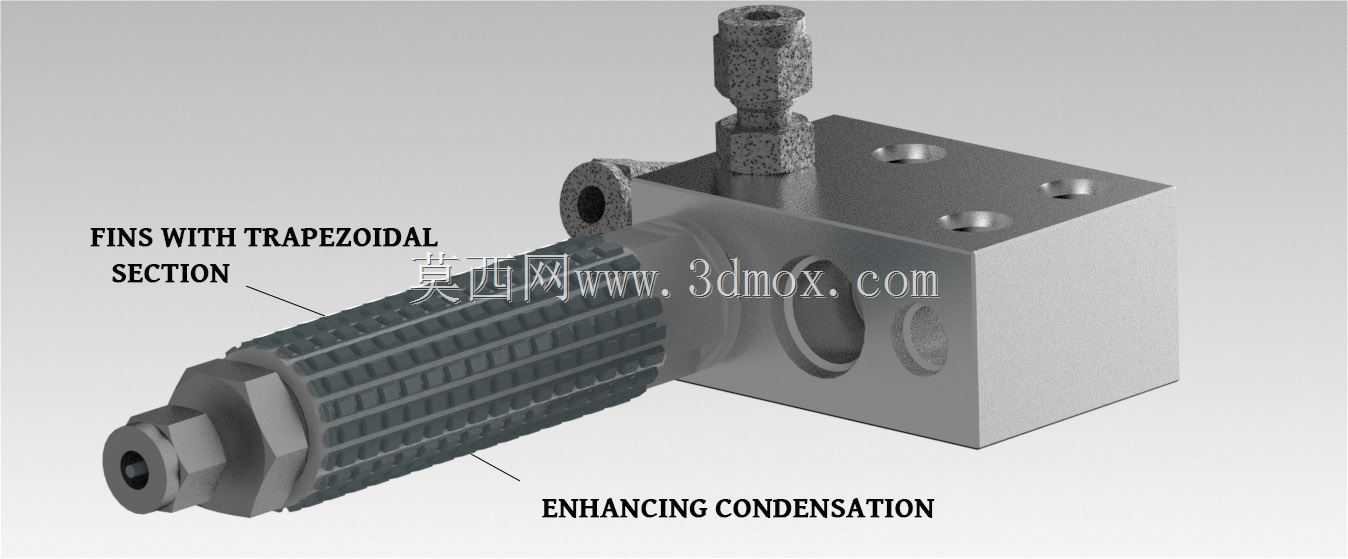

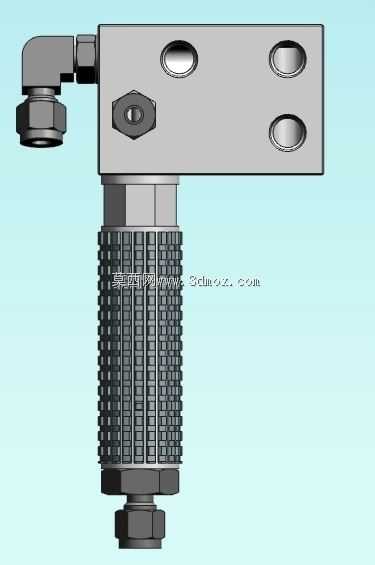

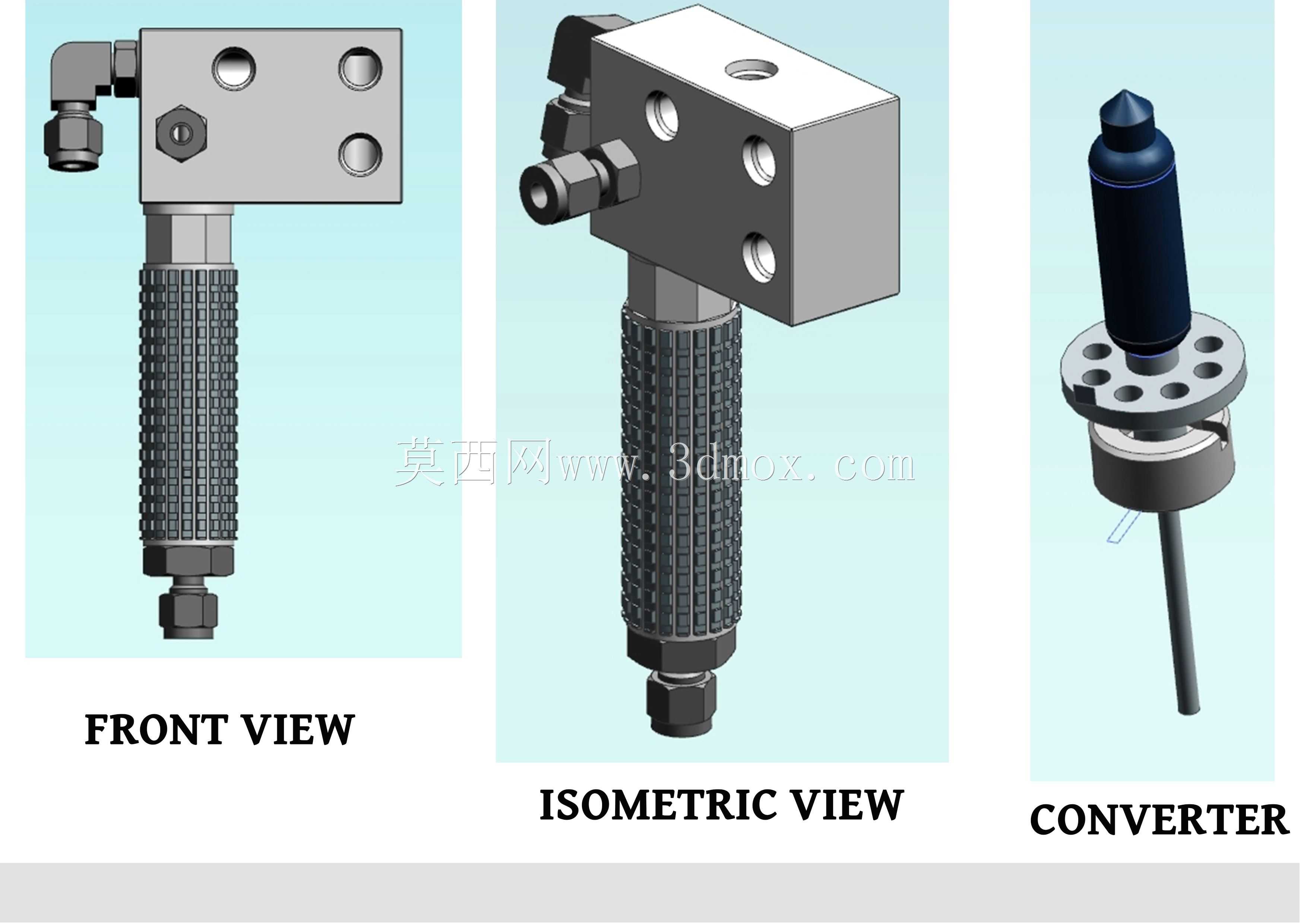

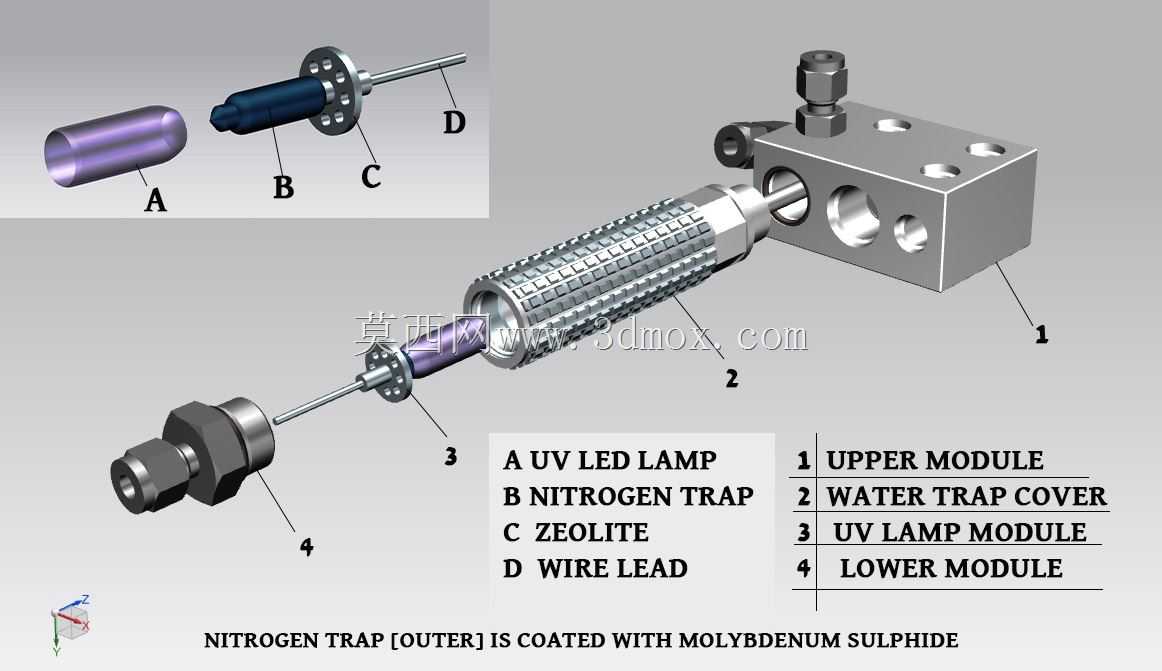

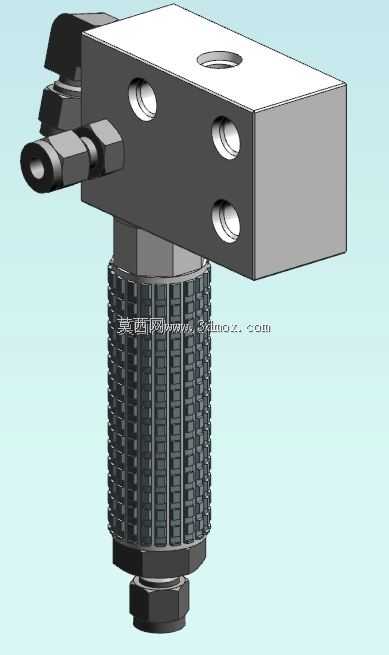

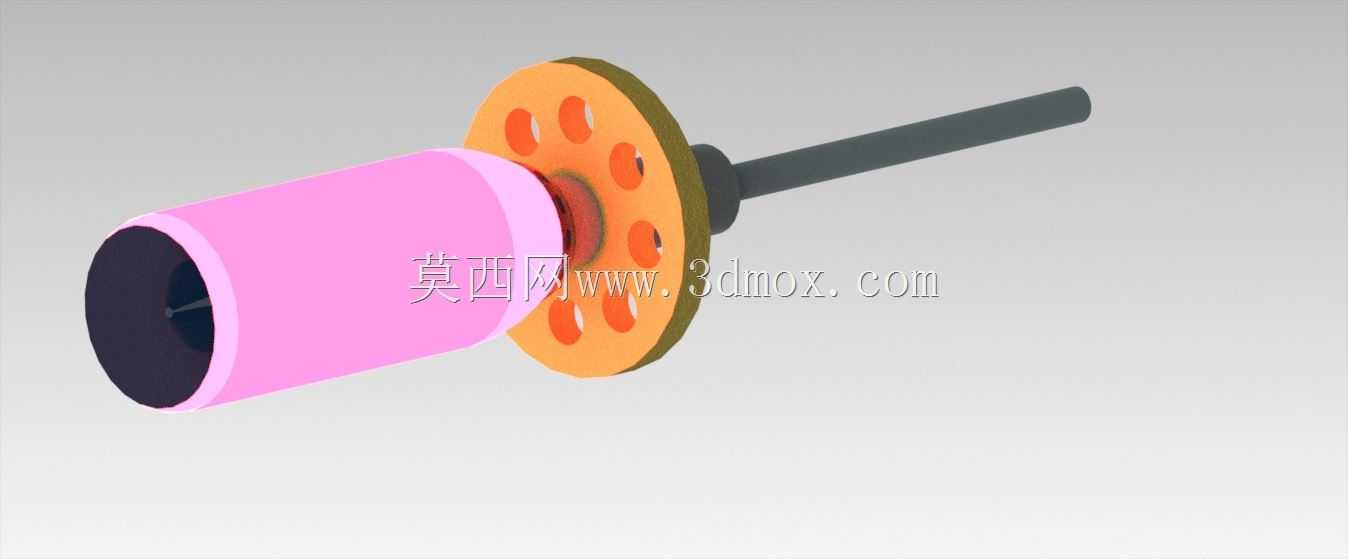

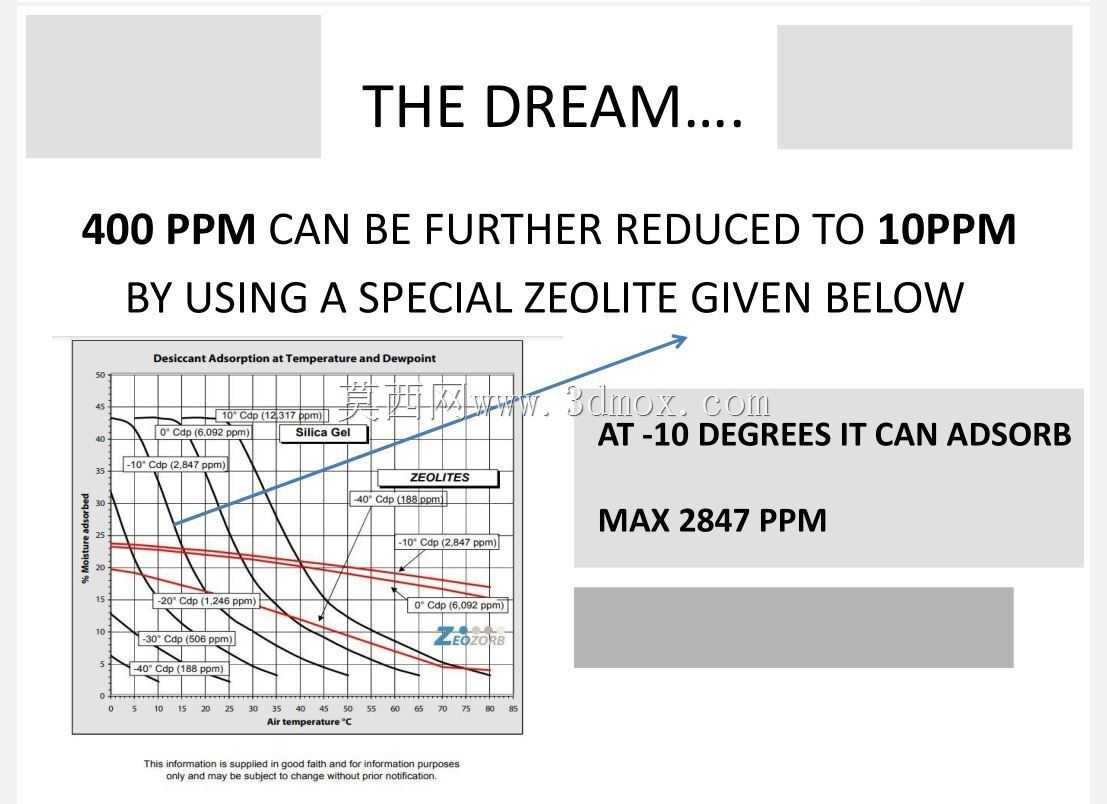

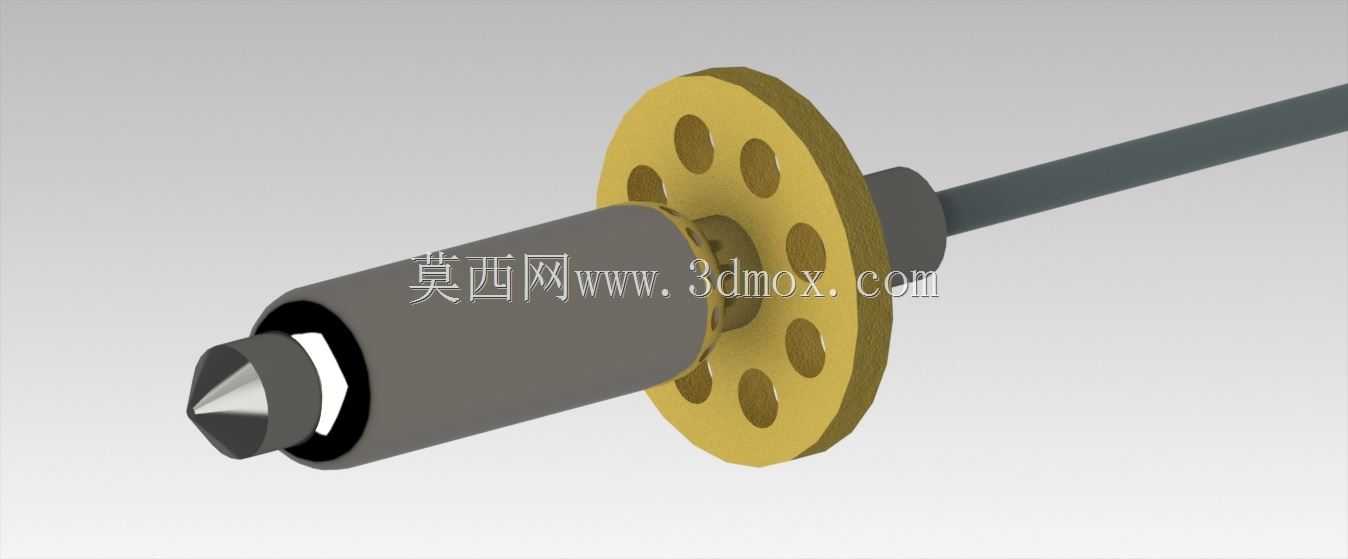

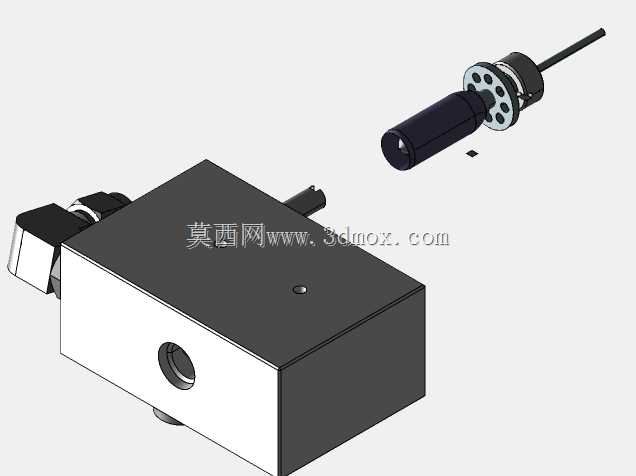

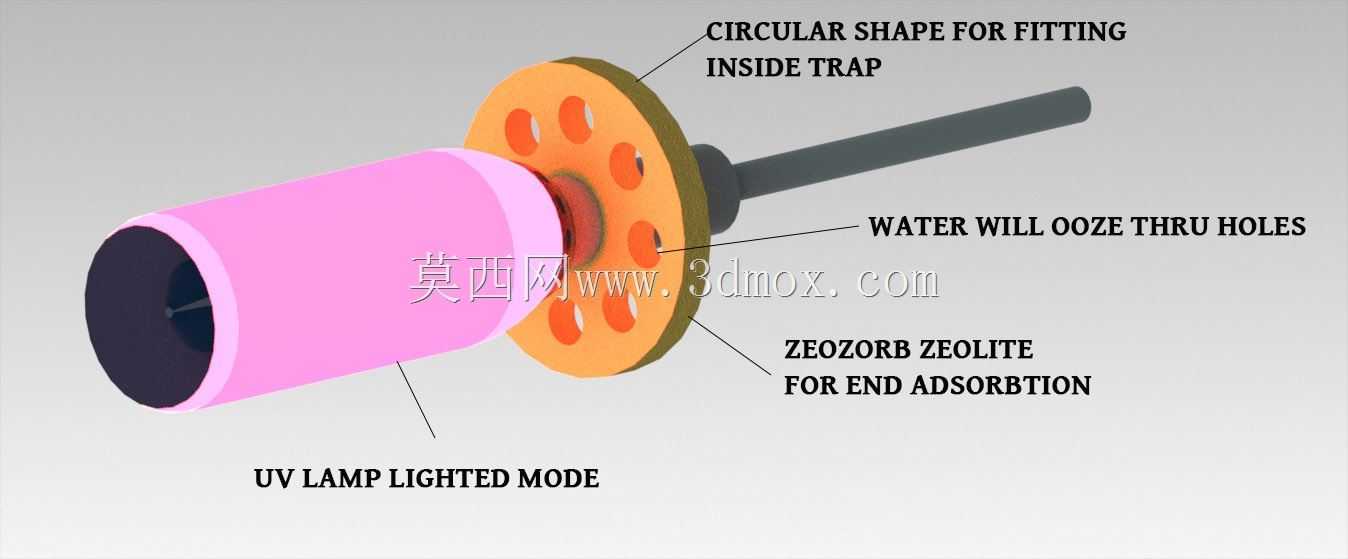

　　该结构主要配套小型电解制氢单元使用，适配桌面级、分布式制氢场景的气液管路集成需求，核心作用是在电解槽输出端完成气液两相的初步分离、流体通断控制与压力调节，避免未完成气液分离的湿态流体直接进入后续纯化或用气端，降低下游管路带液引发的设备故障风险。从结构布局来看，整体采用阀块集成式设计，将手动调节手柄、流体通道、安装接口全部整合在方形金属阀块上，没有分散的管路接头，大幅减少了外接管路的泄漏点，适配小空间内的紧凑安装需求。带滚花纹理的长手柄为手动调节部件，表面的滚花结构可在操作时增大摩擦力，即便操作人员佩戴防滑手套也能精准完成开度调节，无需额外辅助工具。阀块顶面设置的两个内螺纹接口为流体进出接口，可直接对接标准卡套接头或硬管管路，

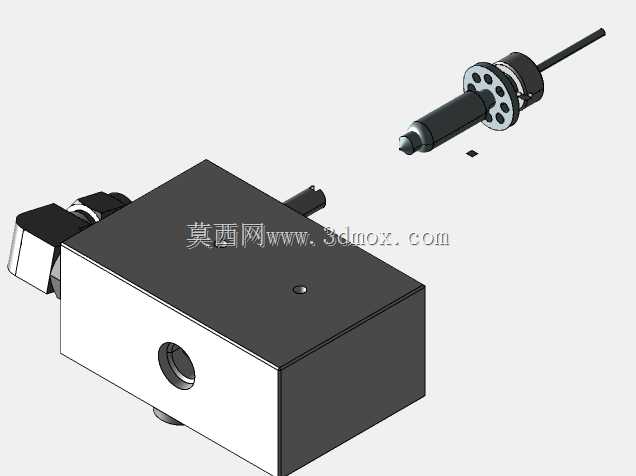

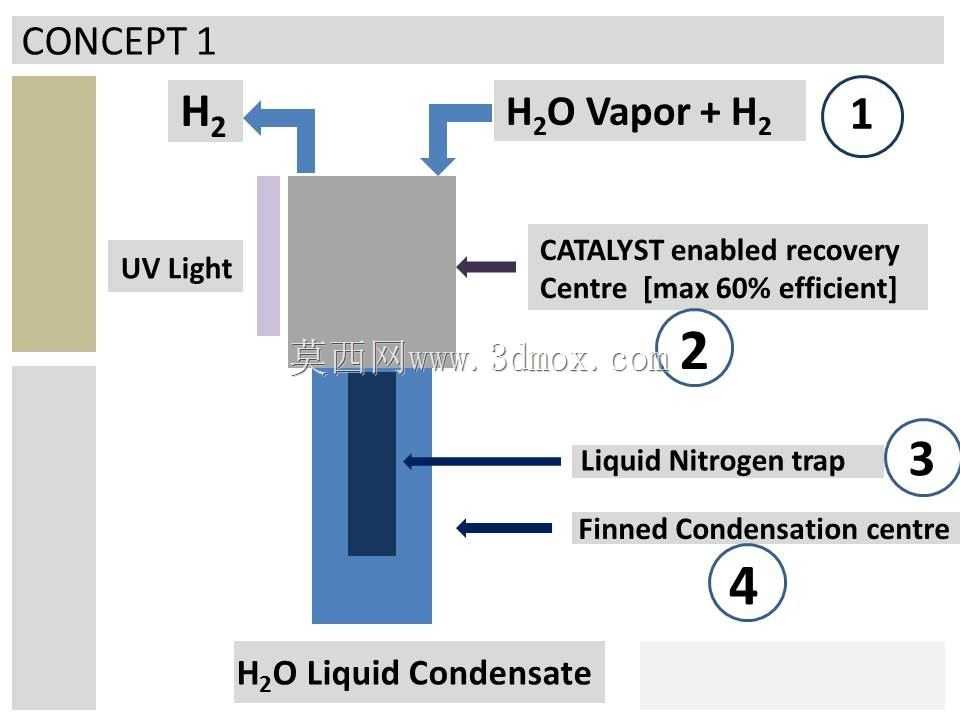

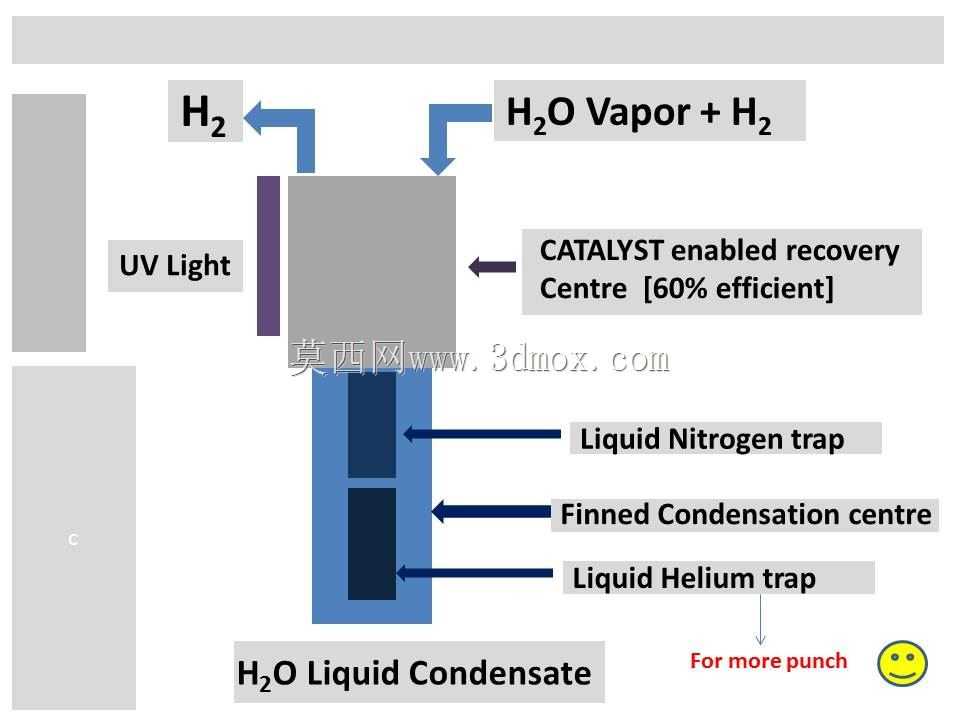

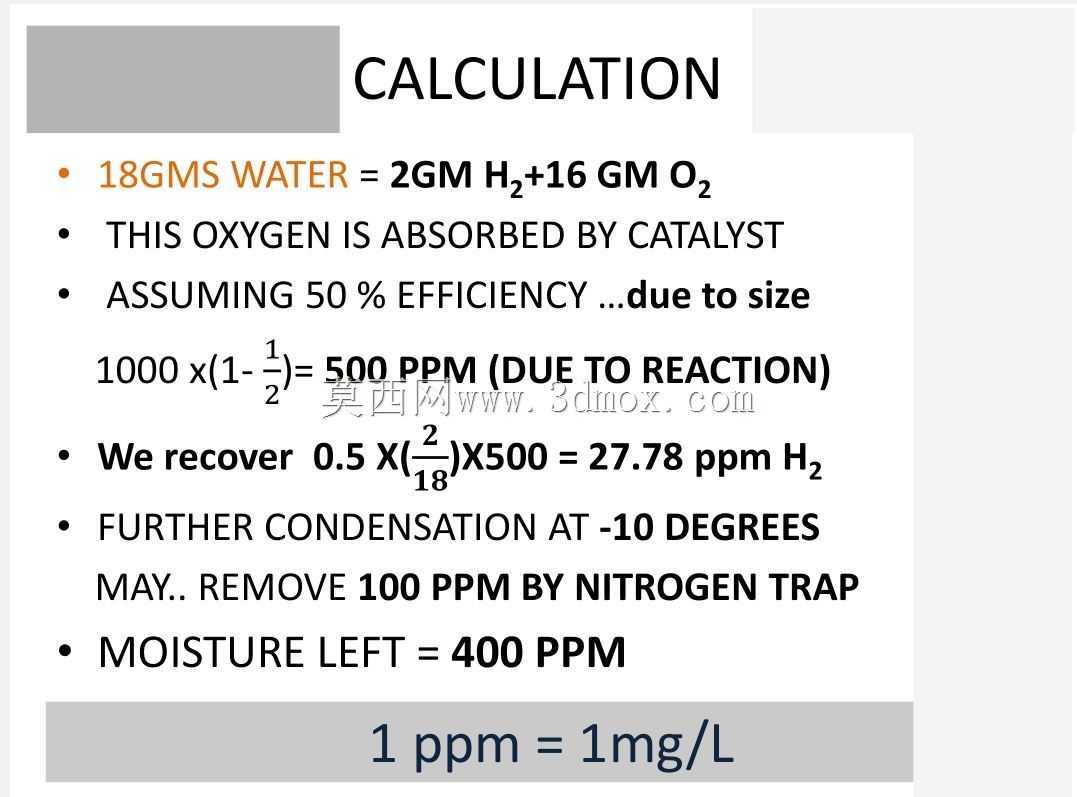

　　侧面的观察窗口可直观查看内部流体的液位与流动状态，方便日常巡检时快速判断设备运行状态。设计过程中优先考虑了低温工况下的运行适配性，针对配套氮气收集单元的低温传导特性，在阀块与低温部件的连接位置预留了隔热安装间隙，避免低温直接传导至手柄操作端引发结冰冻住的问题，同时流体通道采用等径圆滑过渡设计，减少流道内的直角突变，降低流体阻力与局部涡流产生的概率，避免杂质在流道拐角处沉积堵塞。安装边界方面，阀块本体为规整的方形结构，底面为平整安装面，可直接通过螺栓固定在安装基板上，手柄的转动行程范围内无结构干涉，安装时仅需预留手柄转动的操作空间即可，无需额外留出大量拆装维护空间，整体安装占用空间远小于分散式阀组搭配独立分离器的布局方案。

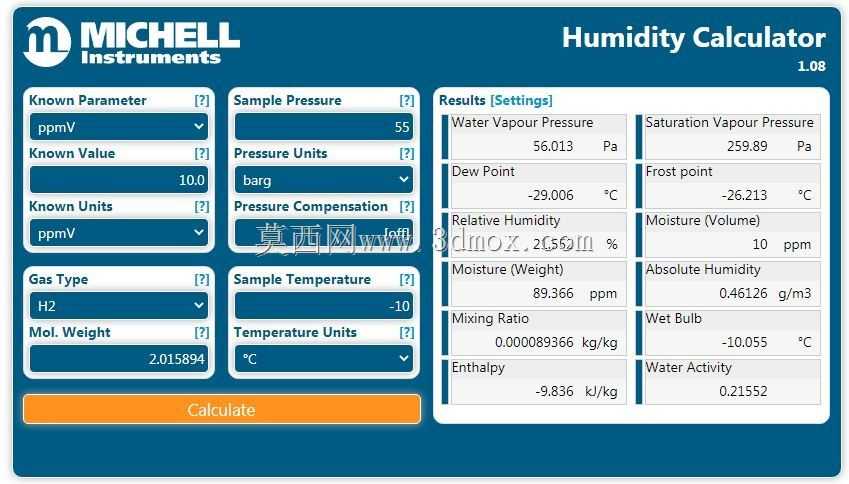

　　在功能实现上，该结构整合了截止调节、气液捕集、临时存液的多重作用，流体进入阀块后首先经过扩容腔，流速降低后液态水在重力作用下沉积在腔体下部，气体从上部出口流出，沉积的液态水可通过定期操作手柄排出，无需额外设置独立的排水阀，简化了管路系统的部件数量，也降低了后续维护的点位数量。针对电解槽输出流体带微量杂质的特性，流道入口位置内置了简易过滤结构，可拦截大颗粒固体杂质，避免杂质进入后续精密调压部件造成卡涩，日常维护时仅需拆开入口接头即可完成过滤部件的清理，无需整体拆解阀块。
