带悬浮臂结构的对称环形阵列构件

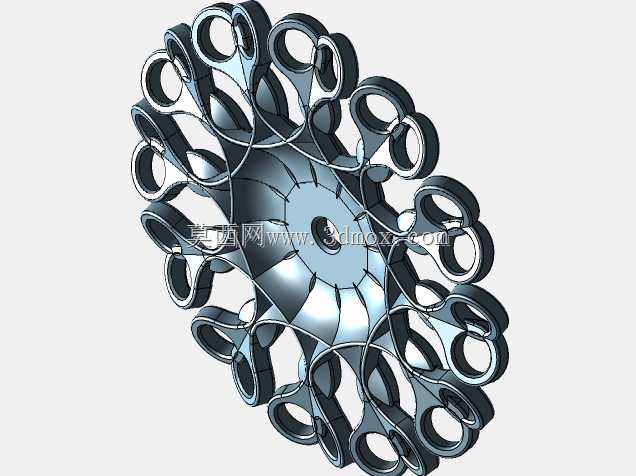

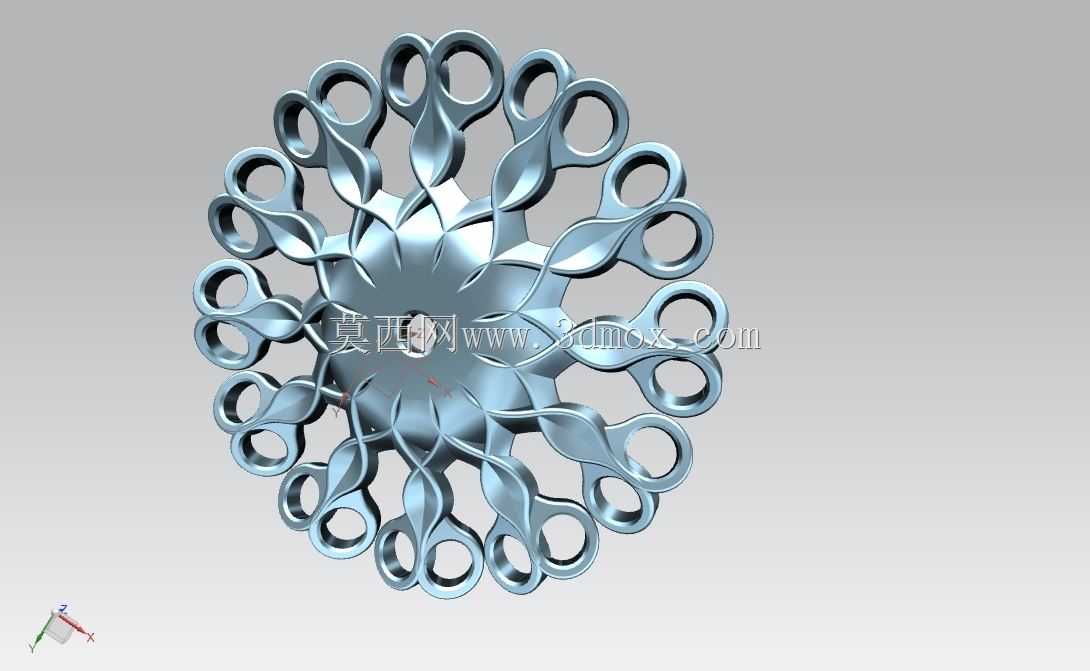

　　该环形构件采用中心辐射式悬浮臂阵列布局，整体为完全中心对称的圆形结构，所有单元臂沿中心基准轴等角度均匀排布，相邻臂体间预留均匀的镂空间隙，既控制了整体构件的自重，也能在流体通过时形成均匀的扰流效果，适配通风、流体整流类设备的前端整流场景，也可作为装饰性承载构件用于工业设备的外观防护端盖。从结构设计逻辑来看，每根悬浮臂的根部与中心基体做平滑圆弧过渡，避免直角连接带来的应力集中问题，臂体中段采用收窄再外扩的流线型曲面，末端设置环形闭环结构，相邻臂的末端环体间保持均匀间隙，不会出现运动干涉，若作为旋转类构件使用时，这种闭环末端能有效降低高速旋转下的风阻损耗，同时提升臂体末端的结构强度，避免长期受离心力作用出现臂端变形。在安装边界设计上，

　　构件中心预留了与传动轴配合的基准安装位，可通过键连接或过盈配合的方式与动力输出轴固定，中心基体的厚度略大于悬浮臂的厚度，保证安装接触面的压紧力足够，不会在运转过程中出现松动偏移。整体外轮廓为标准正圆形，所有臂体的外端环共同构成构件的最大外圆边界，安装时可根据外圆尺寸匹配对应的防护外壳，预留0.5-1mm的装配间隙即可，不会出现剐蹭外壳的问题。从功能特性来看，这种对称阵列结构的动平衡性能优异，所有臂体的质量分布完全一致，高速旋转时不会产生额外的偏心振动，不需要额外做动平衡配重处理，能降低装配环节的工序成本。臂体的曲面造型采用连续G2曲率过渡，加工时无论是采用CNC铣削还是3D打印成型，都能保证曲面顺滑无台阶，

　　表面处理时也不会出现积漆或者打磨死角。镂空的间隙设计除了减重之外，也能让流体介质均匀穿过构件，在作为风机导流部件或者流体整流栅使用时，可将通过的气流或液流梳理成均匀的层流状态，降低后端设备的紊流损耗。在结构强度校核层面，每根悬浮臂的截面采用变厚度设计，靠近中心根部的截面厚度最大，向末端延伸时逐渐减薄，符合悬臂梁受力的应力分布规律，在承受同等离心力或外部载荷的情况下，能最大化降低材料用量，同时保证结构的刚性满足使用要求，不会出现臂体颤振的问题。
